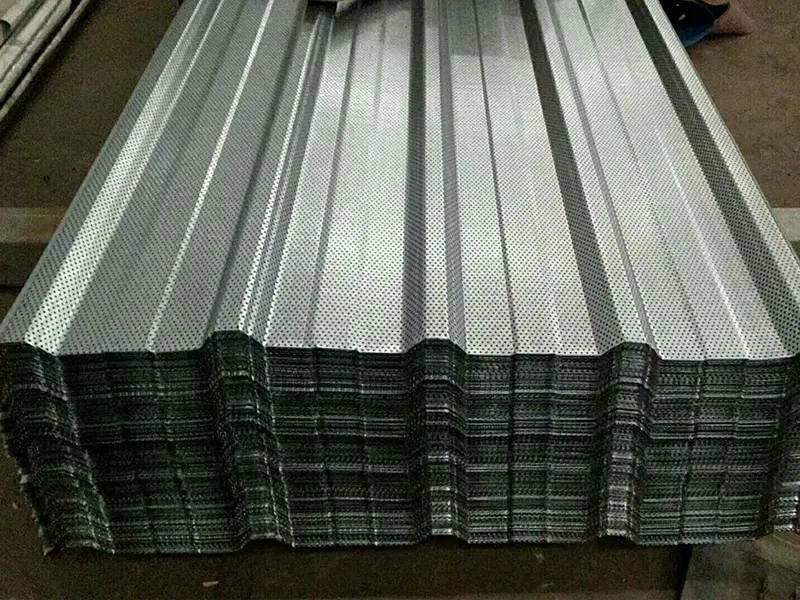

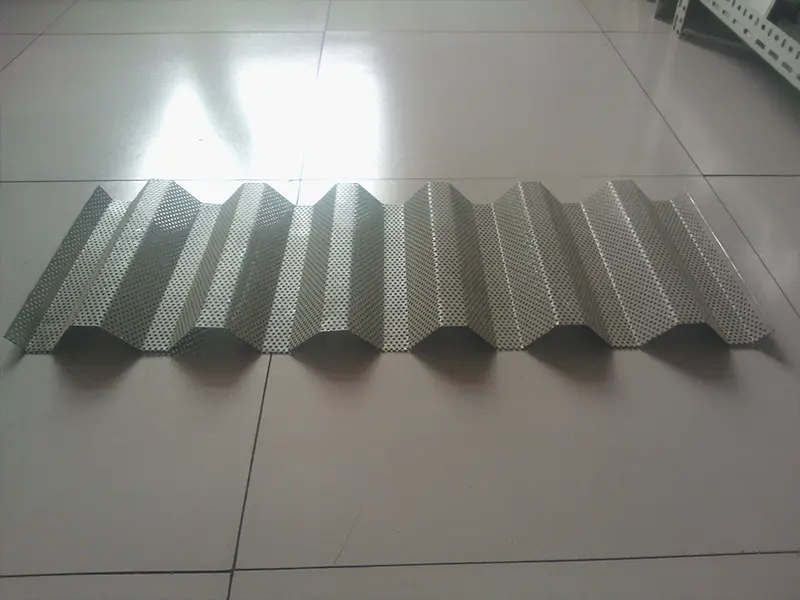

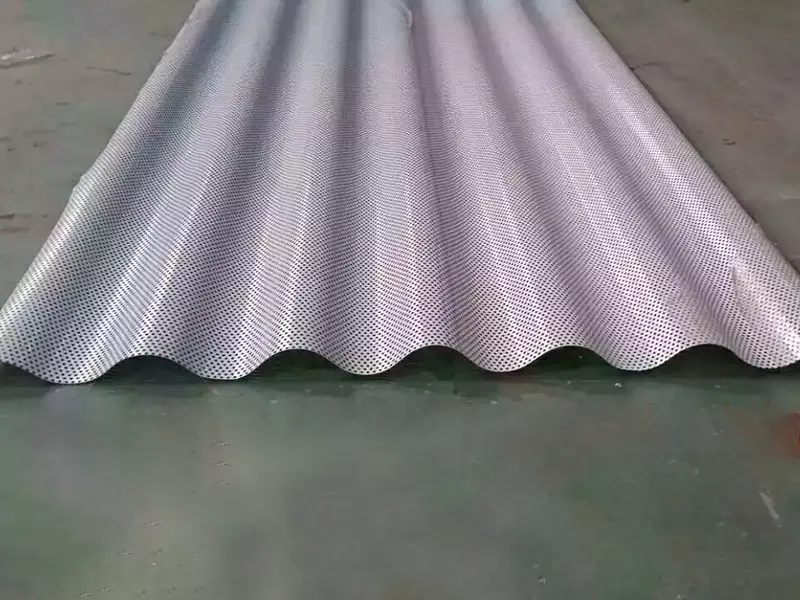

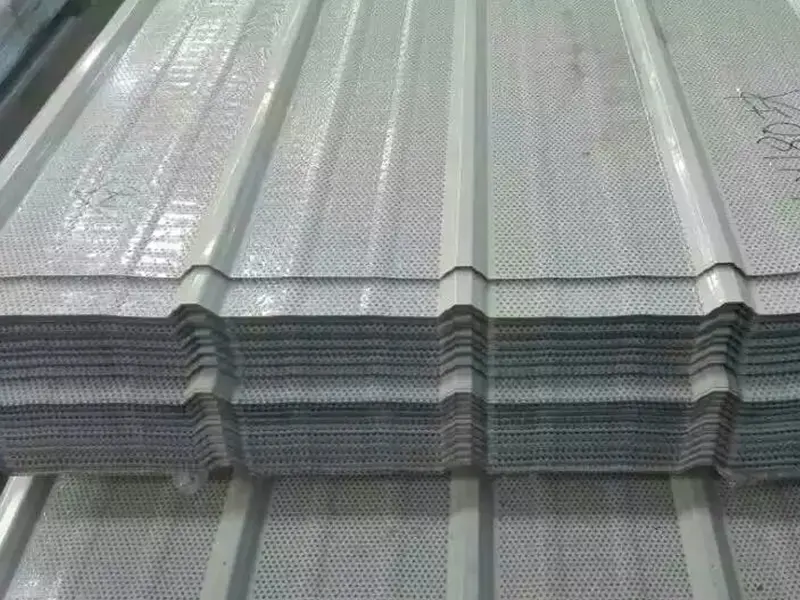

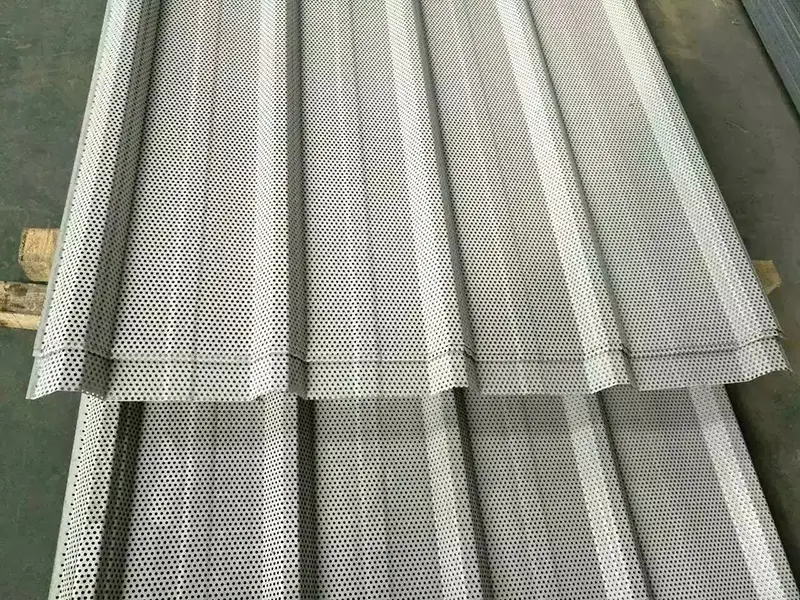

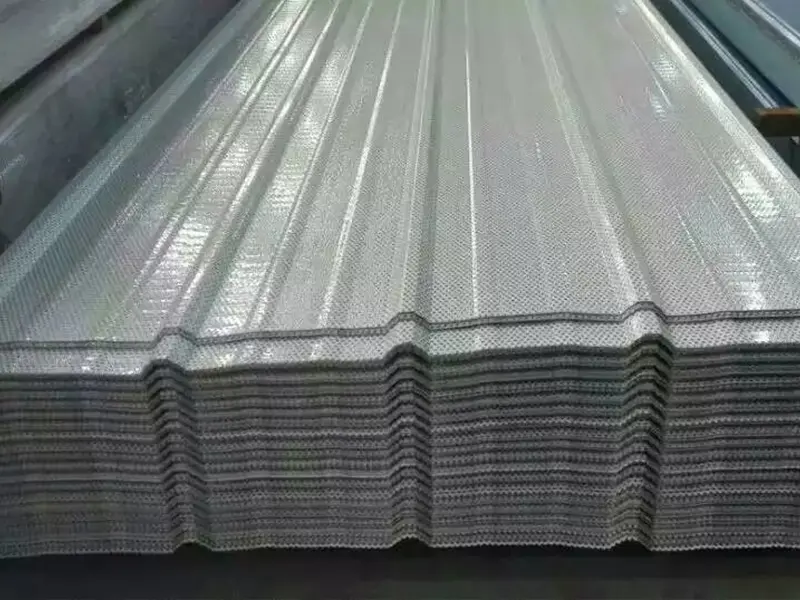

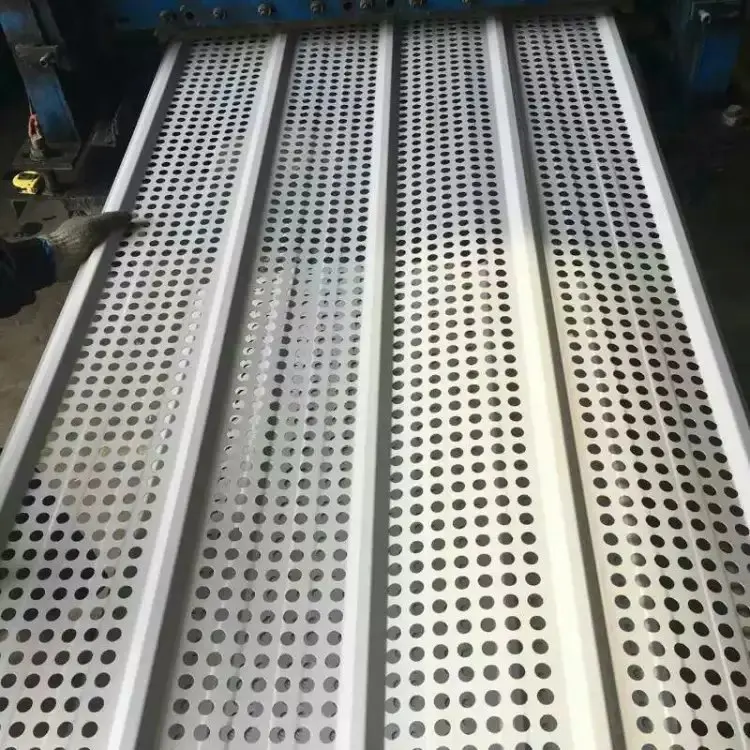

Perforeeritud profileeritud metallpaneelid

SENBO Building Materials on funktsionaalsetele profileeritud metallpaneelidele pühendatud kaubamärk. Meie põhitootmisbaas ja automatiseeritud liinid asuvad Jinghai majandusarengu tsoonis, Tianjinis, Hiinas. Oleme pühendunud konstruktsiooni mehaanika, akustilise ja ventilatsiooni disaini ning ilmastikukindla korrosioonivastase tehnoloogia integreerimisele meie perforeeritud metallpaneelidesse.

Metallümbriketööstuses väljakujunenud tarnijana järgime täielikku suletud ahelaga kvaliteedikontrolli protsessi. Alates alusmaterjali sissevõtmisest, CNC-stantsimisest ja rullvormimisest kuni pinna lamineerimise ja lõpptoote kohapealse kontrollimiseni läbivad kõik paneelid enne tehasest lahkumist mitmemõõtmelise toimivustesti.

Aastatepikkuse kogemusega perforeeritud akustiliste profileeritud paneelide eritellimusel tootmises tarnime järjekindlalt kvaliteetseid tooteid, mis pakuvad konstruktsiooni stabiilsust, müra vähendamist, ventilatsiooni ja vastupidavust. Soovi korral on saadaval põhiparameetrite katsearuanded ja materjalisertifikaadid.

Toimivuse testimine tegelikes töötingimustes

1. Kaheksa kuud kestnud põhjalik kohapealne katsetamine

Testimise kestus:Kaheksa järjestikust kuud katkematut kohapealset jälgimist.

Testimisstsenaariumid:Tööstusliku tehase katuse- ja siseseinad, staadioni laed, metrooseadmete ruumi akustilised seinad ja maanteede müratõkked.

Tavalised koormused:Ühtlaselt jaotunud koormused 0,6–1,2 kN/m², mis vastavad tööstusettevõtete ja ruumide lagede standardkoormustele.

Peamine järeldus:Arhitektuursete ümbrispaneelide puhul on müra vähendamine, ventilatsioon ja konstruktsiooni stabiilsus tavaliste perforeeritud lehtede omaduste suhtes ülimuslikud. See esindab SENBO perforeeritud metallpaneelide peamist disainieelist.

2. Konstruktsioonide kandevõime katse

Kuu aega kestnud tehasepaneelide võrdlev koormuskatse näitas selgelt SENBO perforeeritud profiilplekkide ja standardsete perforeeritud profiilplekkide konstruktsiooniomaduste erinevust.

Standardsed perforeeritud profiilplekid:1,5-meetrise vahemiku all tekkis pärast 3-tunnist pidevat laadimist märkimisväärne läbipaine.

SENBO perforeeritud profiilplekid:Optimeeritud laineprofiili ja ühtlase perforatsiooni paigutusega koormus jaotub ühtlaselt. Sama ulatuse ja täiskoormuse all 72 tunni jooksul nähtavat deformatsiooni ei toimunud. Paindevõime võrdluskatsed kontrollitud tingimustes (paneeli paksus 0,6 mm, perforatsioonisuhe 20%, ribiprofiil 35 mm) näitasid paranemist 22–28%.

Peamised konstruktsioonielemendid, mis saavutavad selle kõrge tugevuse:

Standardsed 35 mm kõrge profiiliga ribid:Optimeerib inertsimomenti, jaotab ühtlaselt katuse- ja laekoormused ning vähendab lokaalseid pingekontsentratsioone.

Ajastatud (quincunxi) perforatsioonimuster:Väldib lineaarsete perforatsioonimustritega seotud pingekontsentratsiooni, säilitades seeläbi üldise struktuuri jäikuse.

3. Professionaalne helineeldumise ja müra vähendamise test

SENBO perforeeritud profiilplekkidel on akustiline struktuur, mis on optimeeritud töökoja müra, liiklusmüra ja koha kaja jaoks. Müra vähendamise jõudlust on kontrollitud professionaalsetes akustilistes laborites simuleeritud testimise teel.

Katsetingimused:Heli neeldumise standardne perforatsioonimäär 20%, 50 mm kivivillast aluskiht, testitud keskmise kuni kõrge sagedusega müra (500 Hz–2000 Hz) suhtes vastavalt ISO 354 / ASTM C423 järelkõla ruumi meetoditele.

Testi tulemused:Müra vähendamise koefitsient (NRC) ulatub 0,7–0,9-ni. Perforatsioonid loovad resonantse heli neelava struktuuri. Auke läbivad helilained kaotavad õõnsuses mitmeid energiakadusid, summutades tõhusalt mehaanilist müra, liiklusmüra ja koha kajasid.

See helisummutav jõudlus sobib tehaste töökodadesse, metrooseadmete ruumidesse, staadionidele ja maanteede müratõketele, optimeerides oluliselt siseruumide akustilist keskkonda ning vastates tööstusliku müra kontrolli ja avalike hoonete akustikastandarditele. Täielikud akustiliste testide aruanded on saadaval nõudmisel.

Reaalse maailma rakendusstsenaariumid

1. Tööstuslikud töökojad ja tehased

Teraskonstruktsioone valmistavas tehases vähendas siseseinapaneelide asendamine SENBO perforeeritud profiilpaneelidega oluliselt masinate müra. Pärast viit aastat pidevat kasutamist ei ilmne paneelidel värvi koorumise ega rooste märke ning struktuur püsib stabiilne ilma deformatsioonita. Üksikasjalik teave projekti kohta on saadaval nõudmisel.

2. Staadionid ja suured avalikud kohad

SENBO perforeeritud profiilpaneele kasutati laialdaselt staadioni lagede jaoks, et lahendada kaja ja müraga seotud probleeme. Paneelid hõlbustavad ka loomulikku valgustust ja ventilatsiooni. Erinevates värvitoonides pakuvad need puhta, esteetilist välimust ning neid on lihtne paigaldada ja ühendada, lühendades oluliselt ehitusgraafikut.

3. Maantee- ja raudteetransiidi müratõkked

Kombineerides SENBO perforeeritud profiilpaneele müratõkete kivivillaga, vähendati liiklusmüra, et see vastaks kohalikele vastavusstandarditele. Paneelid on vastupidavad vihma- ja lumekorrosioonile. Rannikualadele paigaldatud sektsioonid ei ole pärast kolmeaastast kasutamist näidanud roostet ega kahjustusi.

Kontrollitud toote spetsifikatsioonid

Kõik allpool loetletud spetsifikatsioonid kehtivad tehase katsearuannete ja materjalide sertifikaatidega. Koopiad on saadaval nõudmisel.

1. Alusmaterjal:Kuumtsingitud või Alu-tsink värvitud teras, alumiiniumsulam, 304/316 roostevaba teras. Kattevalikute hulka kuuluvad PE (polüester), HDP (kõrge vastupidavus) ja PVDF (fluorosüsinik). Need pinnakatted pakuvad kulumis- ja UV-kindlust ning nende kasutusiga välistingimustes on 10–30 aastat.

2. Standardne efektiivne laius:840mm, 900mm või 950mm. Standardmudelil on 35 mm ribi kõrgus. Kohandatud laineprofiilid on saadaval nõudmisel.

3. Paneeli paksus:0,4-1,2 mm. Standardprojektide puhul kasutatakse tavaliselt 0,5–0,6 mm, pika avaga katuse puhul aga 0,8–1,0 mm.

4. Perforatsiooni spetsifikatsioonid:Aukude läbimõõt Φ3mm kuni Φ12mm. Mustrid hõlmavad ümmargusi, piklikke, ruudukujulisi ja astmelisi ploomiõite auke. Avatud ala suhet saab vastavalt vajadusele reguleerida vahemikus 10% kuni 40%.

5. Kandestandardid:Maksimaalne ühtlane kandevõime 1,2 kN/m². Sobib standardsetele katuse-, lae- ja ümbrisprojektidele. Tuule survetakistus vastab riiklikele hoonekarpide paneelide standarditele.

6. Tulekahju:Tsingitud aluspind on A-klassi mittesüttiv. Koos kivivilla täitekihiga vastab see tööstusrajatiste korpuste tuleohutusstandarditele.

Peamised eelised

1. Kinnitatud tegelike andmetega, ilma liialdatud väideteta.Kõik kandevõimet, müra vähendamist ja ventilatsiooni puudutavad parameetrid on saadud kaheksa kuud kestnud välikatsetest ja professionaalsetest laborianalüüsidest.

2. Optimeeritud konstruktsiooni disain suure tugevuse ja deformatsioonikindluse tagamiseks.Sisaldab integreeritud disaini astmeliste perforatsioonide ja kõrgendatud ribidega. Paindekandevõimet suurendatakse kindlaksmääratud katsetingimustes 22–28%, tagades, et pikaajalisel kasutamisel laiaulatuslikel aladel ei langeks.

3. Resonantsheli neeldumine ja müra vähendamine erinevates keskkondades.Täitekihiga ühendatud standardsed akustilised perforatsioonid saavutavad müra vähendamise koefitsiendi (NRC) kuni 0,9, vähendades tõhusalt tööstustegevusest, liiklusest ja suurtest kohtadest tulenevat müra.

4. Põhjalik tehase kvaliteedikontroll ja pikaajaline ilmastikukindlus.Toodetud automatiseeritud liinidel neljaastmelise kontrolliga (alusmaterjal, perforatsioon, kate ja valmistoode). Korrosiooni- ja ilmastikukindlus tagavad sobivuse pikaajaliseks välitingimustes kasutamiseks.

5. Kõrge kohandamise tase.Perforatsioonimustreid, avatud ala suhteid, paneeli paksust, värve ja laineprofiile saab kohandada projektiplaanide jaoks, tasakaalustades funktsionaalsust arhitektuurilise esteetikaga.

Sihtkasutajad ja projektirakendused

1.Müra vähendamist ja ventilatsiooni vajavad teraskonstruktsioonide tehased, tootmistsehhid ja generaatoriruumid.

2.Avalikud hooned, millel on spetsiifilised akustilised nõuded, nagu staadionid, näitusekeskused ja loengusaalid.

3.Müratõkkeprojektid maanteedele, linna kergraudtee- ja metroosüsteemidele.

4.Ärikompleksi fassaadid, päikest varjavad vaheseinad ja siseviimistluslaed.

5.Pikaajalist konstruktsioonitugevust ja korrosioonikindlust nõudvad välistingimustes kasutatavad korpuseprojektid.

Miks valida SENBO perforeeritud profiilpaneelid?

Kas otsite multifunktsionaalset perforeeritud profileeritud paneeli, mis pakub konstruktsiooni stabiilsust, heli neeldumist, ventilatsiooni, soojuse hajumist ja ilmastikukindlust? Valige SENBO. Ühendame ehitusmehaanika, akustika ja ventilatsioonitehnika alased teadmised, mis on kinnitatud reaalsete välikatsetustega ja mida toetab meie oma kodumaise tehase standardiseeritud kvaliteedikontroll.

Usaldusväärse ehitusmaterjalide tarnijana pakume otse tehases kohandatud perforeeritud profiilpaneele. Pakume ühtset lahendust erinevatele hoonekarpide vajadustele, sealhulgas tööstusliku müra vähendamisele, ruumide akustikale, liiklusmüratõketele ja dekoratiivsetele fassaadidele, tagades tasakaalu praktilise jõudluse ja pikaajalise vastupidavuse vahel. Valige SENBO perforeeritud profileeritud paneelid juba täna, et kogeda integreeritud lahendust, mis ühendab konstruktsiooni tugevuse, heli neeldumise ja ventilatsiooni.

Korduma kippuvad küsimused

1. Millise perforatsioonimäära peaksin valima heli neeldumiseks?

Enamiku akustiliste rakenduste puhul on soovitatav avatud ala suhe vahemikus 15% kuni 25%. 20% perforatsioonimäär koos 50 mm kivivilla alusega saavutab NRC väärtuse 0,7–0,9, mis sobib tööstuslike ja avalike hoonete müra vähendamiseks.

2. Milline on katusekatte jaoks soovitatav paneeli paksus?

Pikaajalise katusekatte puhul soovitame paneeli paksust 0,8–1,0 mm, et tagada piisav kandevõime ja vastupidavus tuuletõmbusele. Tavaliste seina- või laerakenduste jaoks on üldiselt piisav 0,5–0,6 mm.

3. Kas neid paneele saab kasutada rannikuäärses või väga söövitavas keskkonnas?

Jah. We offer Alu-zinc coated steel, aluminum alloy, and 304/316 stainless steel substrates with PVDF or HDP coatings. These options provide excellent corrosion resistance and have been used successfully in coastal areas with no rust after three years of service.

4. Kas pakute enne tellimist näidiseid ja tehnilist tuge?

Absoluutselt. Pakume hindamiseks tasuta näidiseid ja meie insenerimeeskond pakub tehnilist konsultatsiooni perforatsiooni projekteerimise, konstruktsiooniarvutuste ja paigaldusjuhiste kohta. Palun võtke meiega ühendust oma projektinõuetega.

5. Millist teavet pean hinnapakkumise tegemiseks esitama?

Esitage paneeli tüüp, mõõtmed, perforatsioonimuster ja avatud ala suhe, substraadi materjal ja kattekiht, kogus ja kõik erinõuded, nagu tulekindlus või akustiline sihtmärk. Meie meeskond koostab üksikasjaliku hinnapakkumise ja tarneaja.
