Hoone välispiirete tugisüsteem koosneb teisestest konstruktsioonielementidest, kinnitusdetailidest, hüdroisolatsioonikomponentidest ja viimistlustarvikutest, mis ühendavad peamise terasraami katuse- ja seinapaneelidega.SENBOEhitusmaterjalidtarnib nende komponentide täielikku valikut teraskonstruktsioonide projektide jaoks, sealhulgas võreid, tugiklambreid, vihmaveerennisüsteeme, katteid ja tihendusmaterjale.
Süsteem jaguneb tavaliselt viide funktsionaalse rühma:
Struktuuritoetus:C-, Z-, U- ja L-kujulised terasest purlinid, kübarakanalid, vardad ja tugitorud. Need osad kannavad koormusi katuse- ja seinapaneelidelt esmasele terasraamile.
Kinnitus ja ühendus:Katuse ja seina tugiklambrid, lükand- ja fikseeritud kronsteinid, isepuurivad kruvid, lõikepoldid ja varjatud kinnitusdetailid. Need komponendid määravad, kuidas paneelid on kinnitatud ja kuidas soojusliikumine on kohandatud.
Drenaaž:Terasest või roostevabast terasest vihmaveerennid, vihmavee väljalaskeavad, vihmaveetorud ja sifoonilised äravoolu komponendid. Õige drenaažiprojekt hoiab ära vee kogunemise ja lekke katuse perimeetril.
Vilkumine ja trimmimine:Ridge korgid, vilkuvad linad, servade viimistlus, sulgurid ja tilguti servad. Need esemed tihendavad paneeli servi ja üleminekuid, hoides vett eemal ja andes viimistletud välimuse.
Isolatsioon ja tihendus:Soojusisolatsioon, aurutõkked, hingavad membraanid, tihenduslindid ja tihendid. Need tooted kontrollivad soojusülekannet, juhivad kondenseerumist ja säilitavad õhutiheduse.
C-kujulised purlinidon kõige laialdasemalt kasutatavad sekundaarsed elemendid metallkonstruktsioonide ümbristes. Suurused on vahemikus C80 kuni C350, paksusega 1,5 mm kuni 3,5 mm. Neid on lihtne valmistada ja paigaldada, mistõttu need sobivad üldistesse tööstushoonetesse ja ladudesse.
Z-kujulised purlinidpakuvad paremat kattuvust kui C-kujulised sektsioonid ja on sageli ette nähtud pikemate vahede jaoks. Suurused on vahemikus Z80 kuni Z350, saadaval on eelnevalt augustatud augud, mis parandavad paigaldustäpsust ja äravoolu jõudlust.

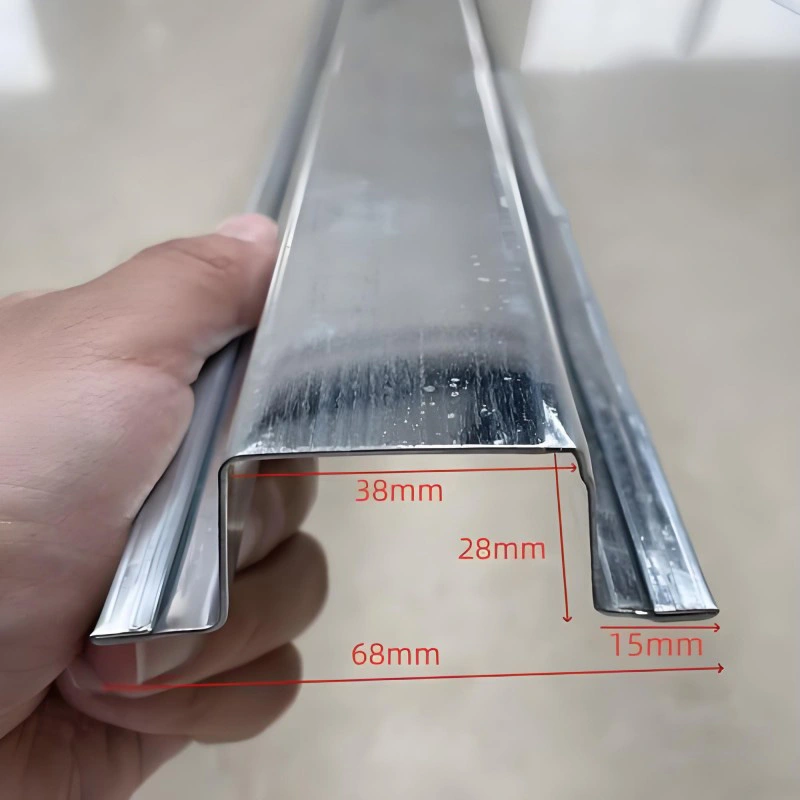

U-kujuline ja L-kujuline teraskasutatakse uste ja akende raamimiseks, nurkade tugevdamiseks ja servade kinnitamiseks.Mütsikanalidtöötada sobivate tugiklambritega süsteemides, mis nõuavad täpset joondamist. Langevad vardad ja tugitorud parandavad võresüsteemi üldist stabiilsust.
Tugiklambrid on seisva õmblusega katusesüsteemi tehniliselt kõige olulisem osa.Liugtoedvõimaldavad katusepaneelil temperatuurimuutustega laieneda ja kokku tõmbuda, vähendades pinget, mis muidu võib põhjustada paindumist või kinnitusdetailide väsimist. Need toed sisaldavad tavaliselt soojussildade vältimiseks isoleerivat vahetükki.Fikseeritud toedkasutatakse kohtades, kus liikumist tuleb piirata, näiteks räästas või katuseharjal.
EPDM-seibidega isepuurivad kruvid on enamiku seina- ja katusepaneelide ühenduste standardkinnitus. Seib säilitab ilmastikukindla tihendi, samal ajal kui kruvikate määrab korrosioonikindluse. Nihkepolte kasutatakse komposiitpõrandatekisüsteemides teki ühendamiseks terastalaga ja nihkejõudude ülekandmiseks.

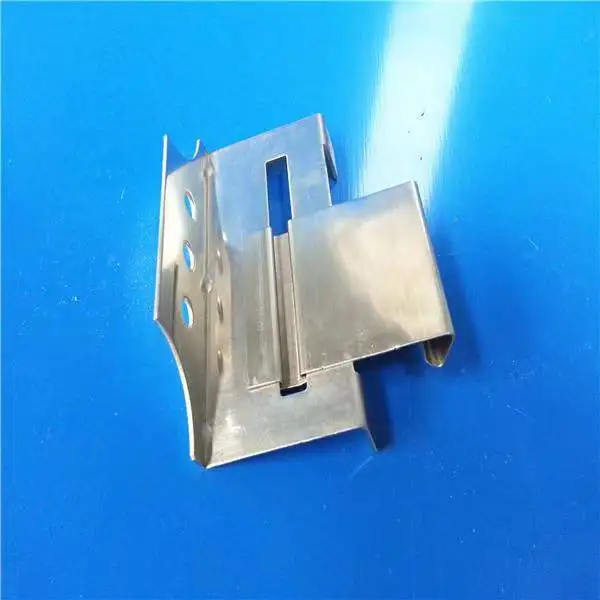

Püstõmblussüsteemide puhul kinnitavad roostevabast terasest klambrid ja alumiiniumklambrid paneele ilma katusepinda tungimata. See vähendab lahtiste kinnitusdetailide arvu ja parandab pikaajalist ilmastikukindlust.

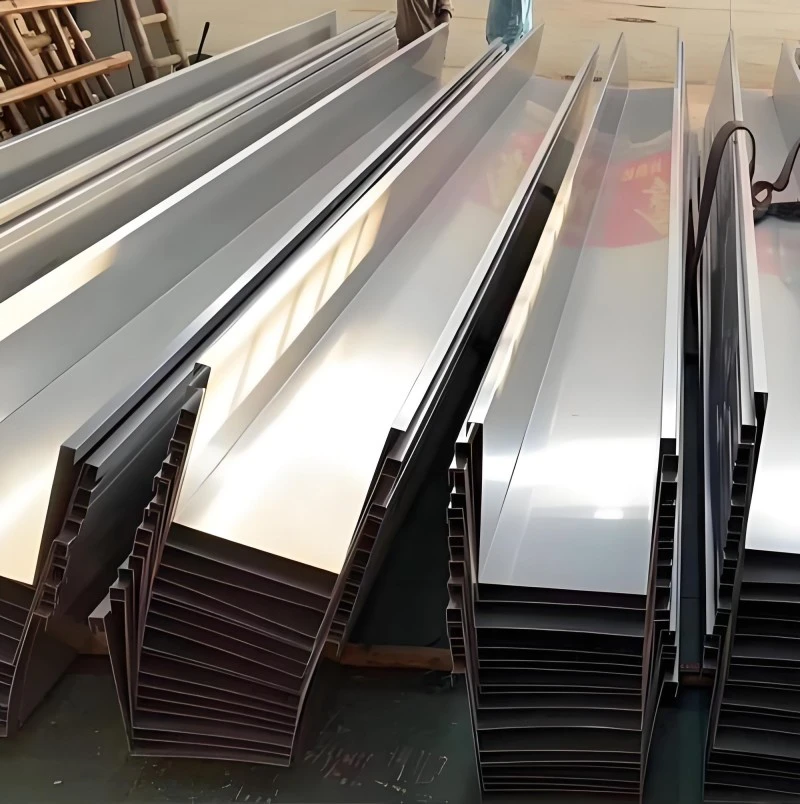

Terasest vihmaveerennid on katuse äravoolu peamiseks kogumiselemendiks. Levinud materjalide hulka kuuluvad tsingitud teras ja roostevaba teras paksusega 1,0 mm kuni 2,0 mm. Roostevaba teras pakub paremat korrosioonikindlust ja seda eelistatakse ranniku- või tööstuskeskkonnas.

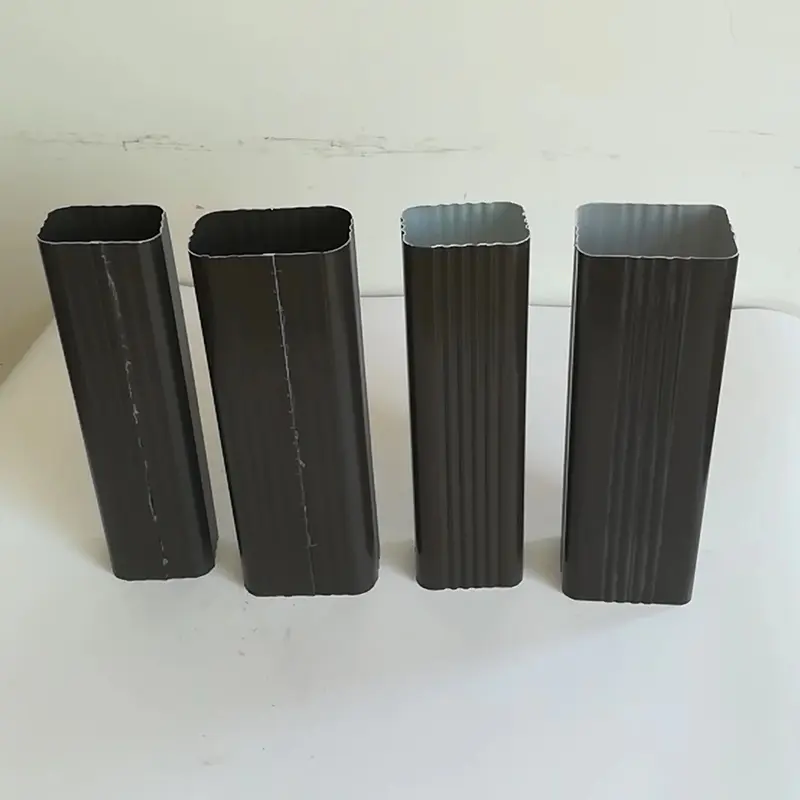

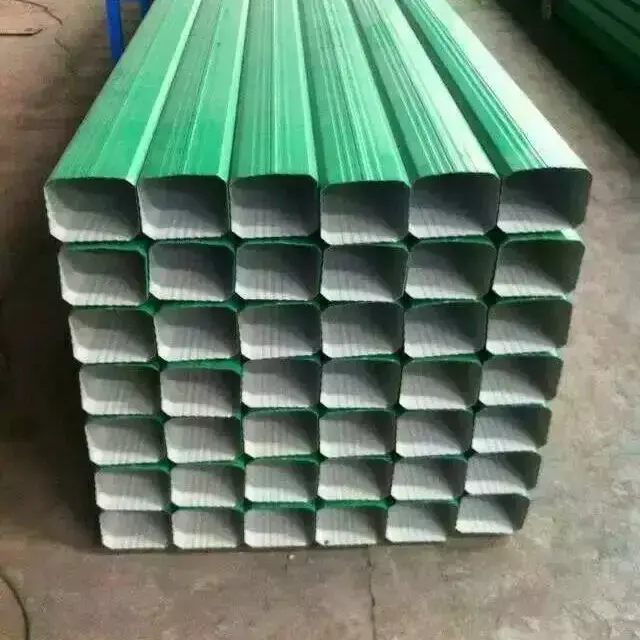

Sifoonilisi äravoolusüsteeme kasutatakse suure avaga katuste jaoks, kus on vaja suurt drenaaživõimet. Allavoolutorud ja vihmavee väljalaskeavad täiendavad süsteemi, suunates vee rennist maapealsesse äravooluvõrku.
Vilkuvad ja viimistlusdetailid tihendavad paneelide, seinte ja katuse läbiviikude vahelisi üleminekuid. Ridge-katted katavad katusetippu, välguplekid käsitlevad seina ja katuse ristmikke ning servade viimistlus viimistleb perimeetrit. Sulgurid ja tilkuvad servad takistavad vee sissepääsu paneelide otstesse ja räästasse.
Katuse- ja seinapaneelide alla paigaldatakse isolatsioonimaterjalid nagu kivivill ja klaasvill. Hingavad membraanid lasevad niiskusel välja pääseda, takistades samal ajal vee sissepääsu, ja aurutõkked kontrollivad isolatsioonikihis kondenseerumist. Tihenduslindid ja tihendid täiendavad õhutiheduse süsteemi.
| Komponendi kategooria | Ühised spetsifikatsioonid | Märkmed |
|---|---|---|
| C-kujulised purlinid | C80–C350, paksus 1,5–3,5 mm | Kõige tavalisem üldhoonete jaoks |
| Z-kujulised purlinid | Z80–Z350, paksus 1,5–3,5 mm | Saadaval eelnevalt augustatud augud |
| Katusetoed | Lükand- ja fikseeritud tüübid, erinevad kõrgused | Isoleeriva vahetükiga |
| Isepuurivad kruvid | EPDM pesumasin, temperatuurivahemik -45°C kuni 120°C | Kattekiht määrab korrosioonikindluse |
| Terasest vihmaveerennid | Tsingitud või roostevaba, 1,0–2,0 mm | Roostevaba rannikualadele |
| Vilkumine ja trimmimine | Tsingitud või värvitud, 0,4–0,8 mm | Profiil sobitati paneeli tüübiga |
| Isolatsioon | Kivivill, klaasvill, 50–150 mm | Valitud soojusvajaduse järgi |
| Hingav membraan | PE tüüp, laius 1,0–1,5 m | Veekindel ja auru läbilaskev |
| Kohaldatav standard | JGJ/T 473-2019 | Ehitusmetallist ümbrissüsteemide projekteerimine |
Katusesüsteemide jaoks:Lõikevahed, tugiklambri tüüp ja paneeliprofiil peavad olema kooskõlastatud. Lükandtoed on seisva õmblusega katuste standardvarustuses, et võimaldada soojusliikumist. Toe kõrgus peab kokkusurumise vältimiseks vastama isolatsiooni paksusele.
Seinasüsteemide jaoks:Tavaliselt on piisavad C-kujulised purlinid. Kinnitusviis sõltub seinapaneeli profiilist ja tuulekoormusest. EPDM-seibidega isepuurivad kruvid on tüüpilised katmata kinnitusdetailide seintele; Arhitektuuripaneelide jaoks võib kasutada varjatud kinnitusvahendeid.
Korrodeeriva keskkonna jaoks:Täpsustage roostevabast terasest vihmaveerennid, kaetud kinnitusdetailid ja alumiinium-tsinkkattega rennid. EPDM seibid peavad sobima paneeli kattekihi ja kohaliku kliimaga.
Suure avaga katuste jaoks:Eelstantsitud aukudega Z-kujulised purlinid tagavad parema drenaaži joondamise ja paneeli toe. Suure sademete intensiivsusega katuste puhul võib vaja minna sifoonilist äravoolu.
Purlini paigaldamine:Enne paigaldamist märkige terasraamile paigutusjooned. Purnide vahe peab vastama projekteerimisjoonisele. Ühendused ääriste ja põhiraami vahelised peavad olema täielikult pingutatud ning külgsuunalise liikumise vältimiseks tuleb paigaldada vajutusvardad.
Toeklipi paigaldamine:Paigaldage klambrid paneeli paigaldamise järjestusega samas suunas. Klambri alus peab olema tugevalt liimi külge kinnitatud. Kontrollige, kas isoleeriv vahetükk on õigesti paigutatud, et vältida soojussilda.
Paneeli kinnitamine:Seisuõmblussüsteemide puhul kinnitage paneelid klambrite külge ja õmblege need kalibreeritud seadmetega. Vältige lahtiste kinnitussüsteemide isepuurivate kruvide üle pingutamist, kuna see võib kahjustada EPDM-i seibi ja vähendada ilmastikukindlust.
Vihmaveerennide ja välgude paigaldus:Veenduge, et vihmaveerennid oleksid väljalaskepunktide suunas kaldu. Tihendage kõik vuugid ja üleminekud. Vilkumine peab paneeli ribidega õigesti kattuma, et vältida vee jälgimist voodri taha.
Tugisüsteemi komponendid on loodud töötama kõigi SENBO tarnitavate metallümbrispaneelidega, sealhulgasProfileeritud teraslehed, Kivivillast sandwich-paneelid, Alumiinium-magneesium-mangaan paneelidjaPerforeeritud paneelid. Näiteks sandwich-paneelseina rippseina paigutus erineb ühekihilise profiilplekk-seina omast erinevuste tõttu sirutusvõimes. Meie insenerimeeskond võib pakkuda paigutusjooniseid, mis kooskõlastavad konstruktsiooni toed valitud paneelitüübiga.
Liugtoed võimaldavad katusepaneelil temperatuuri muutudes kogu pikkuses liikuda. See vähendab termilist stressi ja hoiab ära kinnitusdetailide väsimise. Fikseeritud tugesid kasutatakse tõkestuskohtades, näiteks räästas ja katuseharjades. Seisva õmblusega katusel on enamik klambreid libisevat tüüpi, fikseeritud klambreid kasutatakse ainult kindlates kohtades.
Purnide vahe sõltub paneeli profiilist, lehe paksusest, tuulekoormusest ja lumekoormusest. Tugevamad ja kõrgemate ribidega paneelid võivad läbida pikemaid vahemaid ja vajavad vähem ribisid. Vahekaugust tuleb kontrollida iga projekti konstruktsiooniarvutustega. Meie tehniline meeskond oskab soovitada sobivat paigutust valitud paneeli põhjal.
Rannikualade jaoks tuleks täpsustada kõrge korrosioonikindla kattega kinnitusdetailid. Sobivad on roostevabast terasest või tugeva tsink-alumiiniumkattega kinnitusdetailid. Ilmastikukindla tihendi säilitamiseks peab EPDM-seib olema ka UV-kindel ja ühilduma paneeli kattega.
Jah. Mittestandardsete paneelide kujuga sobitamiseks saab valmistada tugiklambreid, vilkureid ja sulgureid. Esitage paneeliprofiili joonis ja projekti konstruktsiooninõuded, et saaks valida või valmistada õigeid komponente.
Saadaval on materjalisertifikaadid, pinnakatte aruanded ja toote testimise aruanded. Torudele ja kinnitusdetailidele on saadaval freeskatse sertifikaadid. Projektide puhul, mis nõuavad täiendavaid vastavusdokumente, näiteks tuleohutusvõime või konstruktsiooniarvutuste märkusi, saab need nõudmisel esitada.
