Floor Decking on külmvormitud teraspaneel, mida kasutatakse ehitamise ajal püsiva raketisena ja komposiitplaadi tõmbetugevdajana töötamise ajal.SENBO ehitusmaterjalidtarnib teraskonstruktsioonide projektide jaoks avatud, suletud, taassisenevate ja armatuursõrestikuga põrandatekkide süsteeme koos nendega seotudProfileeritud teraslehedjaEhitusmaterjalide tarvikusüsteemidtäielike põrandakomplektide jaoks.
Saadaval on neli peamist tootetüüpi, millest igaühel on erinev struktuurne käitumine:

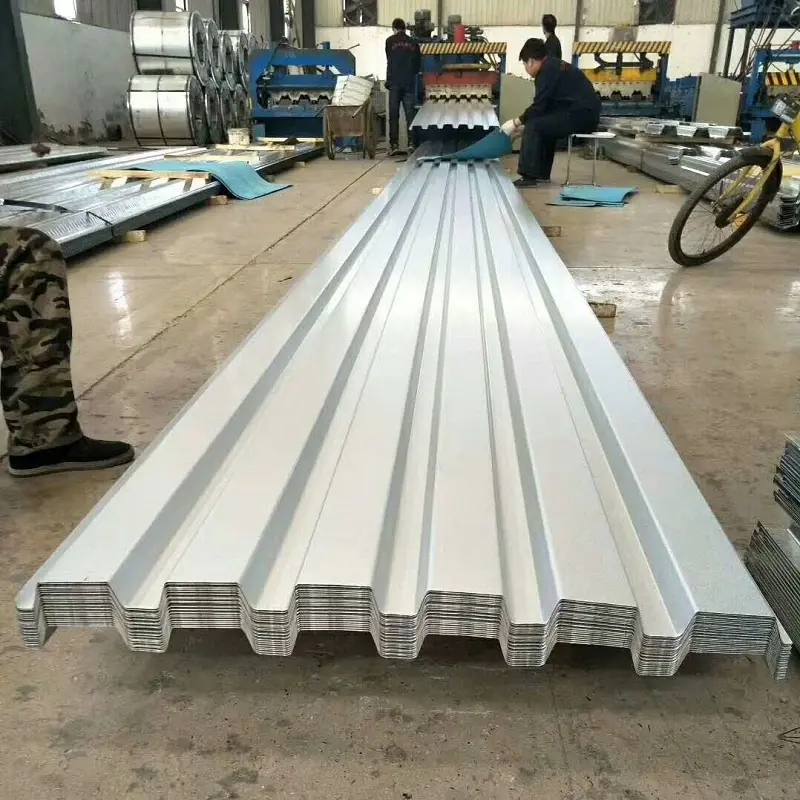

Avatud põrandakate:Sellel on C-kujuline või sarnane laineprofiil koos nähtavate ribidega. Tüüpilised mudelid on YXB76-305-915, YXB51-305-915 ja YXB75-200-600. Avatud tekk pakub kiiret paigaldamist ja madalamaid kulusid, kuid see toimib peamiselt püsiva raketisena, mitte täielikult komposiitelemendina. Tavaliselt on see ette nähtud mõõduka koormuse nõudega kergetele tööstushoonetele ja ladudele.
Uuesti sisenev põrandatekk:Kasutab tule- ja korrosioonikindluse parandamiseks kitsendatud avaprofiili. Levinud mudel on YXB51-200-600. Võrreldes avatud tekiga tagavad taassisenevad profiilid suurema plaadi jäikuse ja väiksema betoonikulu, mis tähendab komposiitmaterjali käitumise osalist paranemist.

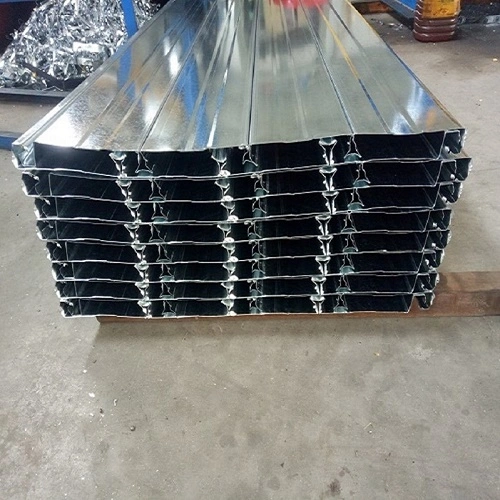

Suletud põrandatekk:Sisaldab paneeli pinnale lõikeribisid, võimaldades täielikku komposiittegevust terase ja betooni vahel. Alumine külg on tasane ja visuaalselt puhas. Peamised mudelid hõlmavad YXB65-185-555, YXB66-240-720 ja YXB65-170-510. Suletud tekk toetab 3,0–4,5 m kallastamata sildeid, pakub paremat tulekindlust ja seda kasutatakse tavaliselt kõrghoonetes.

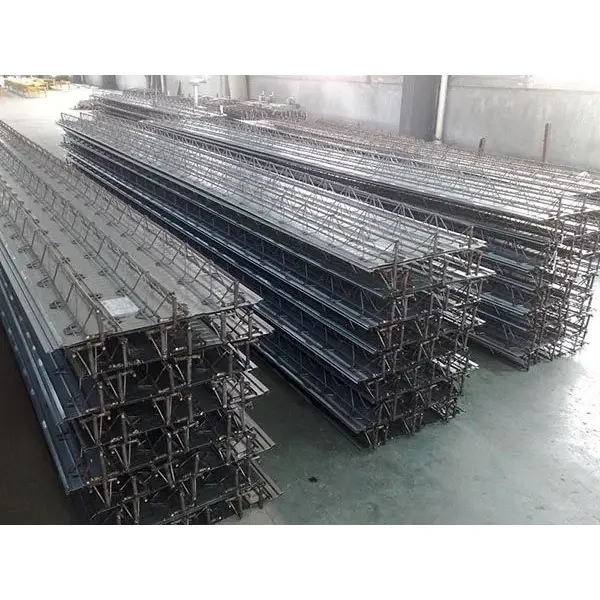

Tugevdatud sõrestiku põrandakate:Ühendab sõrestikuks vormitud HRB400 terasvardad tsingitud aluslehega, mis on ühendatud takistuskeevitusega. Sõrestiku kõrgused jäävad vahemikku 70 mm kuni 150 mm ja alusleht on 0,5 mm paksune kahepoolse tsinkkattega vähemalt 120 g/m². Kohapealne sarruse sidumine väheneb 60–70%, kahveldamata sildeulatus võib ulatuda 5 meetrini ja 100 mm plaat saavutab ligikaudu 1,68 tunni tulepüsivuse.
| Parameeter | Vahemik / Valikud | Märkmed |
|---|---|---|
| Materjal | Q235, Q345, DX51D+Z tsingitud teras | Saadaval voolutugevus 235–550 MPa |
| Lehe paksus | 0,6–1,5 mm | Kõige tavalisem 0,8–1,2 mm |
| Riba kõrgus | 20-130 mm | Oleneb profiili tüübist |
| Efektiivne laius | 404–1025 mm | Oleneb profiili tüübist |
| Tsinkkate | 60–275 g/m² (kahepoolne) | ≥120 g/m² standard; rannikukeskkonna jaoks kõrgem |
| Kohaldatav standard | GB/T 12755-2008 | Profileeritud teraslehed ehituseks |
Levinud mudelid tüübi järgi:
Avatud tüüp:YXB76-305-915, YXB51-305-915, YXB75-200-600, YXB50-250-750, YXB35-125-750, YXB51-342-1025
Suletud tüüp:YXB65-185-555, YXB66-240-720, YXB65-170-510, YXB46-200-600, YXB40-185-740
Armatuuri sõrestiku tüüp:TD1-70 kuni TD5-150, sõrestiku kõrgus 70-150 mm
Põrandateki tüübi valik sõltub mitmest projektispetsiifilisest tegurist:
Sirg ja koormus:Kerge koormusega lühikese ulatusega projektid võivad kasutada avatud tekki. Suured siled ja rasked koormad saavad kasu suletud tekist või armatuursõrestikust. Kinnine tekk käsitleb 3,0–4,5 m kallastamata vahesid, samas kui armatuursõrestike tekk pikendab seda määratletud tingimustel 5 meetrini.
Tulenõuded:Suletud tekk ja armatuurist sõrestiku tekk pakuvad paremat tulekindlust kui avatud tekk. Mõned suletud teki konfiguratsioonid on läbinud tulepüsivuse testi ja neid võib kasutada ilma pihustatud tulekindluseta, kui komposiitplaadi konstruktsioon vastab kehtivatele nõuetele. Tulekindlus sõltub plaadi paksusest ja betoonkattest, mitte ainult tekist.
Ehitusjärg:Avatud tekk on kerge ja kiiresti paigaldatav, mistõttu sobib see suurtele põrandapindadele. Armatuursõrestiku tekk vähendab kohapeal tehtavat tugevdustööd, kuid nõuab tehase eelvalmistamise aega.
Korrosioonikeskkond:Siserakendustes kasutatakse tavaliselt vähemalt 120 g/m² tsinkkatet. Rannikuala või keemiliselt agressiivne keskkond võib nõuda suuremat tsingi massi või alternatiivset kaitset. Tsingikiht kaitseb eelkõige terast ehitamise ajal; peale betooni paigaldamist tagab betoonkate pikaajalise korrosioonikaitse.
Paneeli kontroll:Enne paigaldamist veenduge, et paneeli tasasuse kõrvalekalle on alla 3 mm ja et sellel pole olulisi moonutusi ega kattekahjustusi. Tsinkkatte paksust ja keevisõmbluse kvaliteeti tuleks kontrollida sissetulevatel materjalidel.
Paigutus ja kinnitus:Enne paneelide paigaldamist märkige terastaladele keskjooned, mille kõrvalekalle on 3 mm piires. Pikisuunaline kattumine külgnevate lehtede vahel peaks olema vähemalt 50 mm, mis on kinnitatud kleepkeevitusega. Läbiva naastude naastude vahekaugus ei ole tavaliselt suurem kui 300 mm, keevisõmbluse läbitungimist kontrollitakse vastavalt projekteerimisnõuetele.
Betooni valamine:Säilitada kalle 120±20 mm. Vältige otsest kontakti vibraatori ja teki pinna vahel, et vältida katte kahjustamist ja paneeli deformatsiooni. Enne valamist kontrollige, et ajutised toed oleksid õigesti paigutatud, eriti aluseta paigaldiste puhul, kus sildeulatus ja lehe paksus peavad vastama konstruktsioonile.
Paigutusjoonised:Enne paigaldamist valmistage ette üksikasjalikud paigutusjoonised, mis näitavad paneeli suunda, kattumise asukohti, avad ja naastude asukohad. Ebakorrapärased alad tuleks eelnevalt planeerida, et vältida kontrollimatut lõikamist, mis võib mõjutada konstruktsiooni jõudlust.
1.Põrandasüsteemid kõrg- ja ülikõrgete teraskonstruktsioonide jaoks, kus tavaliselt on ette nähtud suletud tekk ja armatuursõrestiku tekk.
2.Tööstusettevõtted ja logistikalaod, kus avatud tekk pakub kulutõhusat lahendust kergete vahekorruste ja platvormide jaoks.
3.Pikaajaliste põrandanõuetega avalikud hooned, nagu lennujaama terminalid, staadionid ja näitusekeskused.
4.Elektrirajatised ja energiaprojektid, mis nõuavad suuremat tulekindlust ja kandevõimet.
Mõne terasraamiga hoonepiirde puhul on põrandatekkide süsteemid kooskõlastatudKivivillast sandwich-paneelidseinte ja katuse isolatsiooniks, moodustades integreeritud konstruktsiooni- ja soojuskarbi. Meie insenerimeeskond saab aidata nende toodete liidese üksikasjade täpsustamisel.
Avatud tekk toimib peamiselt püsiva raketisena ega aita oluliselt kaasa liittegevusele. Suletud tekil kasutatakse betooniga ühendamiseks lõikeribisid, mis võimaldavad terasel ja betoonil koormuse all koos töötada. Armatuursõrestiku tekk kasutab keevitatud terasest sõrestikku, mis toimib sarnaselt tavalise plaadisarrustusega, kusjuures alusleht toimib ainult raketisena.
Toetuseta sildevahe sõltub tekiprofiilist, lehe paksusest, betoonplaadi paksusest ja ehituskoormusest. Suletud tekk toetab tavaliselt 3,0–4,5 meetrit ilma ajutise toetuseta ja armatuursõrestike tekk võib ulatuda 5 meetrini. Tootja ulatustabeleid tuleks kasutada koos projektipõhiste läbipaindekontrollidega.
Standardsete siserakenduste puhul on tüüpiline kahepoolne tsinkkate massiga vähemalt 120 g/m². Rannikuala või söövitav keskkond võib nõuda suuremat katte massi. Tsinkkate kaitseb terast ehitusfaasis; pikaajalise korrosioonikaitse tagab betoonkate peale paigaldamist.
Mitte alati. Suletud tekki ja armatuursõrestikust saab paigaldada ilma toestuseta, kui sildeulatus ja lehe paksus jäävad tootja poolt lubatud piiridesse. Avatud tekk nõuab sageli toestamist või vähendatud vahekaugusi. Läbipaindearvutused ja konstruktsioonikoormuse kontrollimine tuleks läbi viia enne toetusvaba variandi valimist.
Jah. Lehe paksust, efektiivset laiust ja pikkust saab kohandada vastavalt projekti nõuetele. Kohandatud profiilid ja avad tuleks kinnitada paigutuse joonistamise etapis, et vältida teisest lõikamist kohapeal, mis võib kahjustada konstruktsiooni jõudlust.
