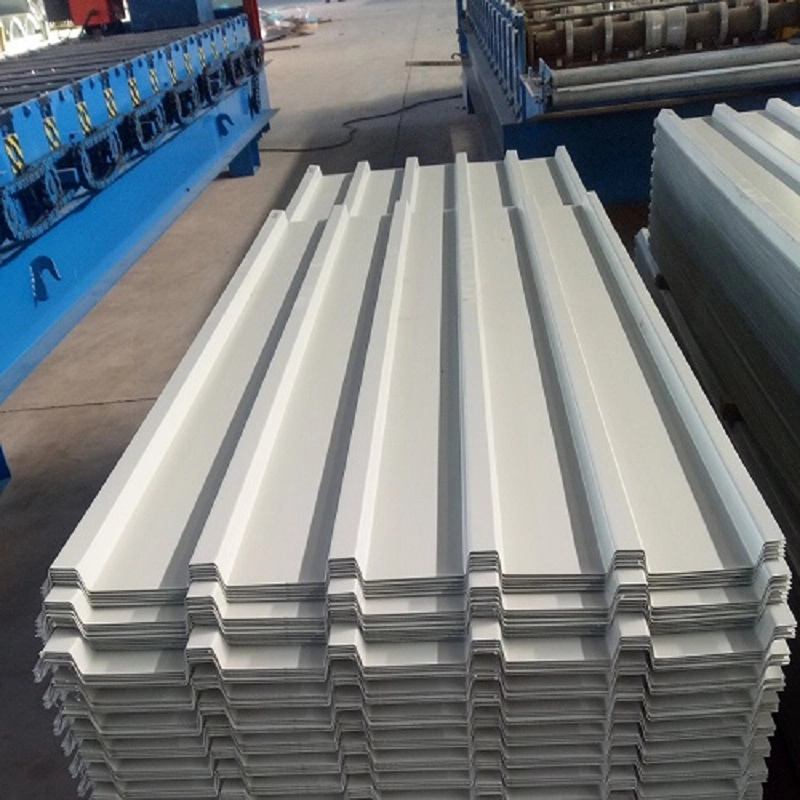

Profileeritud teraslehed on külmvormitud paneelid, mis on toodetud kaetud või plaaditud terasriba rullvormimisel lainekujulisteks ristlõigeteks.SENBO ehitusmaterjalidtarnib neid lehti teraskonstruktsioonidega hoonete katuse-, seina- ja põrandarakenduste jaoks, keskendudes mõõtmete täpsusele, pinnakatte toimivusele ja pikaajalisele kasutuseale.
Alusalus valitakse vastavalt kasutuskeskkonnale ja nõutavale vastupidavusele. Levinud valikuvõimalused hõlmavad kuumtsingitud terast, alumiinium-tsingi sulamiga kaetud terast, värviga kaetud terast, roostevaba terast ja alumiiniumisulamit. Enamiku arhitektuuriliste rakenduste jaoks tagab tsingitud või alumiinium-tsinkkattega teras parima tasakaalu kulude ja korrosioonikindluse vahel. Lehe paksus jääb tavaliselt vahemikku 0,25–2,3 mm, 0,4–1,6 mm on kõige levinum hoonete ehitamisel.
Kattesüsteem määrab, kui hästi on leht atmosfäärikorrosioonile vastupidav ja säilitab oma välimuse aja jooksul. Saadaval on mitut tüüpi katteid:
Kuumtsingitud kate:Tsinkkatte kaal on vahemikus Z100 kuni Z450. Raskemad katted tagavad söövitavas keskkonnas pikema kasutusea. Z275 on üldine spetsifikatsioon üldiste ehitusrakenduste jaoks.
Alumiinium-tsingi sulamist kate:AZ150 on katusekatte standardspetsifikatsioon. Kate sisaldab ligikaudu 55% alumiiniumi, 43,5% tsinki ja 1,5% räni, pakkudes kolm kuni viis korda korrosioonikindlust võrreldes võrreldava tsinkkattega. Seetõttu sobib see ranniku- ja tööstuskeskkondadesse.
Värvilised katted:Esteetilise ja täiendava kaitse eesmärgil kantakse metallkatte peale polüester (PE), kõrge vastupidavusega polüester (HDP) ja polüvinülideenfluoriid (PVDF). PVDF pakub nende kolme seas parimat UV-vastupidavust ja värvipüsivust.
Profileeritud teraslehed on rühmitatud lainekõrguse järgi, mis mõjutab otseselt paindejäikust ja kandevõimet:
Madallaine lehed (laine kõrgus alla 30 mm):Nendel paneelidel on väiksem paindejäikus ja neid kasutatakse peamiselt seinakattena. Need on kerged ja ökonoomsed vertikaalsete rakenduste jaoks, kus toestusnõuded on mõõdukad.
Keskmise lainega lehed (laine kõrgus 30–70 mm):Need pakuvad tasakaalu jäikuse ja materjalitõhususe vahel, muutes need sobivaks nii katuse- kui ka seinarakendusteks. Paljud tööstushoonete katused kasutavad keskmise lainega profiile.
Kõrglaine lehed (laine kõrgus 70 mm ja rohkem):Need tagavad suurima paindejäikuse ja on ette nähtud pikemate avade või suuremate koormusnõuetega katusesüsteemide jaoks. Neid kasutatakse tavaliselt suure avaga avalikes hoonetes.
Paneeli tähistussüsteem kasutab vormingut YX[lainekõrgus]-[lainevahe]-[efektiivne kattelaius]. Näiteks YX15-380-760 tähistab lainekõrgust 15 mm, lainevahet 380 mm ja efektiivset kattelaiust 760 mm. Lehe paksus määratakse eraldi.
| Parameeter | Vahemik / Valikud | Märkmed |
|---|---|---|
| Aluspõhimik | Kuumtsingitud teras, Al-Zn legeeritud teras, värvitud teras, roostevaba teras, alumiiniumsulam | Valitud keskkonna ja rakenduse järgi |
| Lehe paksus | 0,25–2,3 mm | Ehitamisel tavaline 0,4–1,6 mm |
| Laine kõrgus | 10-200 mm | Madala, keskmise ja kõrge laine tüübid |
| Aluslehe laius | 600–1270 mm | Oleneb profiilist |
| Tsinkkate | Z100, Z150, Z275, Z450 | Kuumtsingitud |
| Al-Zn kate | AZ100, AZ150, AZ200 | Alumiinium-tsingi sulamiga kaetud |
| Saagikuse tugevus | 235–550 MPa | Oleneb substraadi kvaliteedist |
| Kohaldatav standard | GB/T 12755-2008 | Profileeritud teraslehed ehituseks |
Levinud paneelimudelid rakenduse järgi:

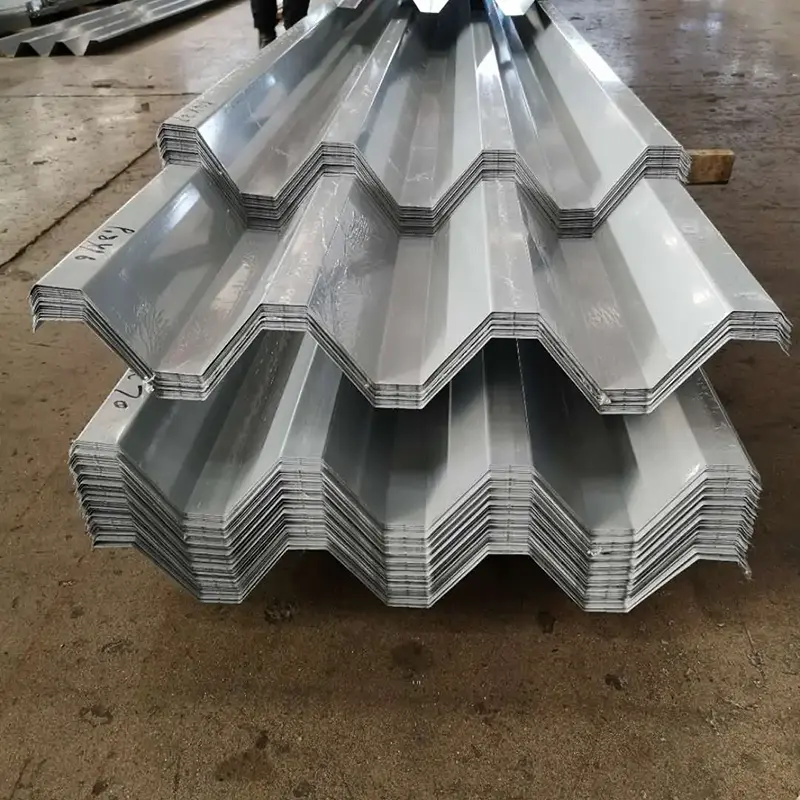

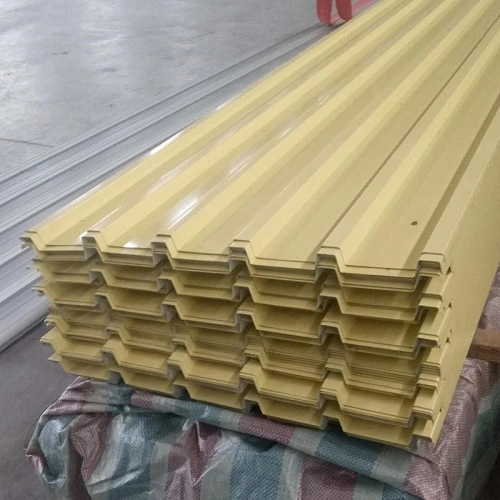

Katusepaneelid:YX51-380-760, YX75-200-600, YX76-380-760, YX130-300-600
Seinapaneelid:YX10-100-840, YX25-205-820, YX28-205-820, YX38-333-1000
Põrandakatte profiilid:YX75-200-600, YX76-344-688, YX76-305-915, YX65-185-555 (suletud tüüp)
Profileeritud teraslehe konstruktsiooniomadused sõltuvad selle lainekõrgusest, lehe paksusest ja aluspinna kvaliteedist. Higher wave profiles provide greater moment of inertia and can span further between supports. For roof applications, the minimum recommended sheet thickness is 0.6 mm. Seinapaneelide paksus peab olema vähemalt 0,5 mm ja komposiitplaatides kasutatavate põrandakatete profiilide paksus peab olema vähemalt 0,8 mm.
Kui lehe paksus ületab 1,2 mm, muutub vormimine keerulisemaks ja läbi teki naastude keevitamine ei pruugi usaldusväärselt läbida nii lehte kui ka tugitala. Sel põhjusel on profiilpaneelide praktiline lehe paksus tavaliselt piiratud 1,5 mm või vähemaga.
Profiilplekid võivad diafragma toime kaudu kaasa aidata terashoone üldisele külgstabiilsusele. See nõuab korralikku kinnitamist mööda kõiki lehe servi ja vahetugesid. Kinnitusmuster tuleks täpsustada projekti joonistel.
Katuserakenduste jaoks:Valige piisava lainekõrguse ja lehe paksusega profiil vajaliku ulatuse ja projekteerimiskoormuste jaoks. Alumiinium-tsinkkattega aluspind (AZ150) on soovitatav ranniku- ja tööstuskeskkondades. Kõik otsa- ja külgmised ringid tuleb tihendada vastavalt katuse kaldele ja kohalikule sademete intensiivsusele.
Seinarakenduste jaoks:Madallaine profiilid on tavaliselt piisavad. Paneeli värv ja viimistlus tuleks valida nii, et need vastaksid hoone üldisele esteetikale. Tugeva tuulega piirkondades asuvate hoonete puhul kontrollige kinnitusmustrit paneeli tootjalt.
Põrandakatte jaoks:Kasutage spetsiaalselt komposiitplaatide ehitamiseks mõeldud profiili. Lehe minimaalne paksus on 0,8 mm. Veenduge, et profiil sobib kindlaksmääratud nihkepoldi läbimõõdu ja keevitusprotseduuriga.
Paigaldamise ajal:Käsitsege lehti ettevaatlikult, et vältida katte kahjustamist ja deformatsiooni. Kasutage tõsteseadmeid, mis jaotavad koormuse ühtlaselt. Lõigatud servi tuleb kaitsta, et vältida korrosiooni teket. Pärast lõikamist ja puurimist eemaldage paneeli pinnalt metallist laastud.
Profileeritud teraslehed paigaldatakse sageli koosKivivillast sandwich-paneelidümbrissüsteemide ehitamisel. Ühekihilised profiilplekid võivad olla sandwich-koostu sisevoodrina, samas kui isoleeritud paneel tagab soojusbarjääri. PõrandasüsteemidesPõrandakateprofiilid töötavad koos armatuuri ja betooniga, et moodustada komposiitplaate. ToetavEhitusmaterjalide tarvikusüsteemid, sealhulgas purlinid, kinnitusdetailid, katted ja hermeetikud, tuleb valida nii, et need vastaksid paneeli profiilile ja projekti tingimustele. Meie insenerimeeskond võib pakkuda nende kombineeritud süsteemide kooskõlastatud paigutusjooniseid.
1.Tööstusettevõtete katused ja seinad, kus on vaja kerget ja ökonoomset ümbrist.
2.Lao- ja logistikaobjektide vooderdus, seinte ja katuste kesklaineprofiilidega.
3.Avalikud hooned, nagu lennujaama terminalid, raudteejaamad ja spordiplatsid, kus on ette nähtud pikaajalised katuseprofiilid.
4.Teraskonstruktsiooniga hooned, kus profiilplekk aitab kaasa karkassi üldisele külgstabiilsusele.
5.Teraskarkasshoonete põrandasüsteemid, kasutades komposiitplaatide püsiva raketisena profileeritud tekki.
Seinapaneelide minimaalne paksus on 0,5 mm. Katusepaneelide paksus peab olema vähemalt 0,6 mm. Komposiitplaatides kasutatavate põrandakatete profiilide minimaalne paksus on 0,8 mm. Need väärtused kehtivad standardsete terasaluspindade kohta ja neid võib olla vaja suure koormuse või pika ulatusega rakenduste puhul suurendada.
Alumiinium-tsingisulamist kate (AZ150) tagab kolm kuni viis korda suurema korrosioonikindluse kui võrreldav tsinkkate. Alumiiniumkomponent moodustab stabiilse tõkkekihi, samas kui tsinkkomponent pakub lõikeservadele ohverdavat kaitset. Ranniku- või tööstuskeskkonnas on üldiselt soovitatav kasutada AZ-kattega terast. Standardsete siserakenduste jaoks piisab tsingitud terasest.
Lehe paksusega üle 1,2 mm on keeruline vormida keerulisi profiile. Lisaks ei pruugi komposiitpõrandasüsteemides kasutades läbiv naastude keevitamine usaldusväärselt läbida lehti, mis on paksemad kui 1,2 mm. Enamiku profiilpleki rakenduste puhul on praktiline ülempiir 1,5 mm.
Jah. Kui profiilplekk on korralikult kinnitatud mööda kõiki servi ja vahetugede juures, võivad need üle kanda tasapinnalisi nihkejõude ja aidata kaasa hoone stabiilsusele. Kinnitusmuster peab olema selleks ette nähtud, piisava kinnitusdetailide ja servade vahekaugusega. Kinnitage membraani mahutavus ehitusinseneriga.
Kõik välilõiged paljastavad terasest aluspinna ja neid tuleb kaitsta viimistluskatte või tsingirikka värviga. Eemaldage koheselt metallilaastud ja puurimisjäägid, kuna need võivad roostetada ja paneeli pinda määrida. Alumiinium-tsingiga kaetud terase puhul kaitsevad katmata lõigatud servad ümbritseva katte ohverdavat kaitset, kuid siiski on soovitatav töötlemine.
