Polüstüreenist sandwich-paneelid

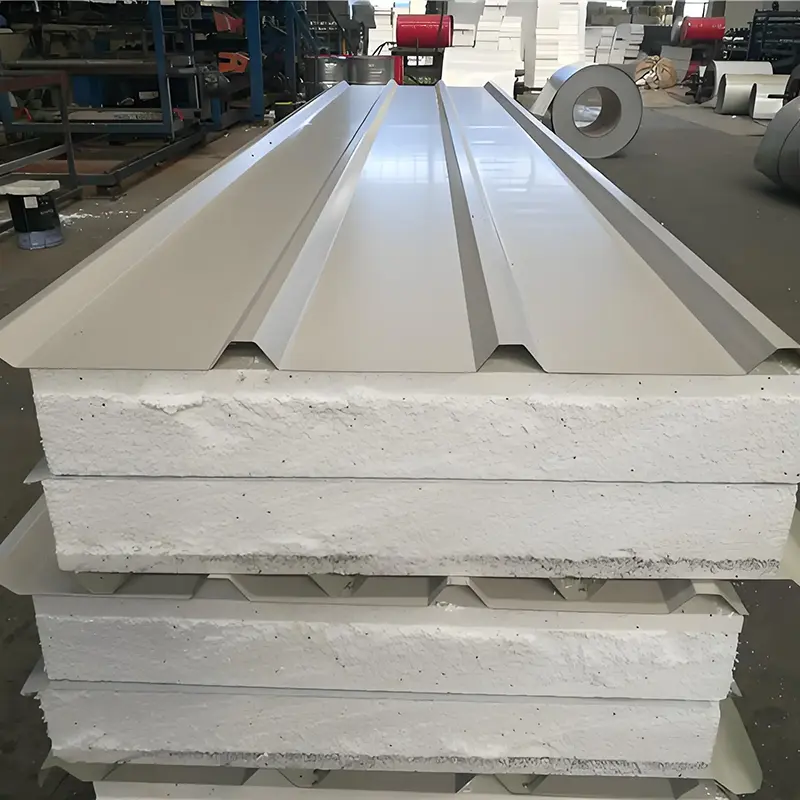

Polüstüreenist sandwich-paneelid, mida nimetatakse ka EPS-värviterasest komposiitpaneelideks, koosnevad leegiaeglustavast vahtpolüstüreensüdamikust, mis on ühendatud kahe värviga kaetud teraskatte vahele. Terasest vooderdised on tavaliselt 0,4–0,8 mm paksused. Südamik on vormitud vahtpolüstüreenplaat. Katte ja südamiku ühendamiseks üheks komponendiks kasutatakse tavaliselt kahekomponentset polüuretaanliimi. Tianjin SENBO toodab neid paneele spetsiaalsetel pideval lamineerimisliinidel, kus on sisemine kontroll pinnakattematerjali valiku, liimi pealekandmise ja südamiku tiheduse üle, et säilitada toote ühtlane kvaliteet.

Paneel töötab stressis naha põhimõttel. Painutamisel peavad metallkatted vastu tõmbe- ja survejõududele, samal ajal kui südamik kannab üle nihkepinge ja hoiab katteid lahus. See disain tagab suurema paindejäikuse, kui ainuüksi paneeli kaalust eeldaks. Senbo tootmisjälgimine hõlmab südamiku tihedust ja sideme tugevust korrapäraste ajavahemike järel, mis aitab tagada, et stressis naha käitumine püsib usaldusväärsena kogu paneeli kasutusea jooksul.

Standardpaksuse valikud on 50 mm, 75 mm, 100 mm, 150 mm, 200 mm ja 250 mm. Efektiivsed laiused on 1150 mm või 1200 mm. Paneele saab toota pikkusega kuni 12 000 mm ning olenevalt transpordi- ja projektinõuetest on saadaval kohandatud suurused.

Tehnilised andmed

Toimivusandmed ja kontrollimine

1. Sideme tugevus ja koorumise jõudlus

Polüstüreenist sandwich-paneelide minimaalseks nakketugevuseks on määratud 0,1 MPa. Võrdluseks, polüuretaanpaneelid nõuavad vähemalt 0,09 MPa ja kivivillapaneelid vähemalt 0,06 MPa. Koorimistestides peab igale pealispinnale jääv südamikumaterjal olema ühtlaselt jaotunud ja katma vähemalt 85% liimitavast alast. See nõue aitab tagada, et katted ja südamik toimivad töö ajal koos.

2. Soojusisolatsiooni jõudlus

EPS-südamiku soojusjuhtivus ei ole kõrgem kui 0,041 W/(m·K). Selle suletud rakkude sisaldus on peaaegu 100%, mis tähendab, et materjal sisaldab suurt hulka sõltumatuid õhutaskuid, mis vähendavad konvektiivset soojusülekannet. 50 mm paneeli soojusülekandetegur on ligikaudu 0,68 W/(m²·K) ja see kaalub ligikaudu 10 kg ruutmeetri kohta.

3. Mehaanilised omadused

Paindekoormusvõime on vähemalt 0,5 kN/m, kui läbipaine saavutab L₀/250, kus L₀ on tugede vaheline kaugus. See tase on piisav tavaliste hoonekarpide rakenduste jaoks. Südamiku tihedus 18 kg/m³ või suurem suurendab paneeli üldist jäikust.

4. Tulekahju ja kasutuspiirangud

GB/T 10801.1 nõuab, et polüstüreensüdamiku hapnikuindeks oleks üle 30% ja see vastaks põlevate materjalide klassifikatsioonile B2. Polüstüreenist sandwich-paneelid ei ole ette nähtud ehitusdetailide jaoks, mis nõuavad ametlikku tulekindluse reitingut. Neid tuleks piirata piirkondadega, kus tuleohutusnõuded on madalad. Kui on vaja nimikoostu, tuleks täpsustada kivivilla- või polüuretaansüdamikega paneelid.

5. Heliisolatsioon

50 mm EPS sandwich-paneel tagab tavaliselt umbes 40 dB keskmise heliisolatsiooni. See tase on üldiselt piisav tööstushoonete ja laohoonete jaoks, kus piisab mõõdukast akustilisest eraldatusest.

Toote omadused

• Kerge konstruktsioon:50 mm paneel kaalub ligikaudu 10 kg/m², mis vähendab kandekonstruktsiooni koormust ning lihtsustab käsitsemist transportimisel ja paigaldamisel.
• Stabiilne isolatsiooni jõudlus:EPS-südamiku soojusjuhtivus on ≤0,041 W/(m·K) ja suletud elemendiga struktuur, mis piirab sisemist õhu liikumist, aidates säilitada ühtlast soojustakistust aja jooksul.
• Kõrge sideme tugevus:Teraskatte ja EPS-südamiku vaheline side ületab 0,1 MPa, mis on kõrgem kui polüuretaan- ja kivivilla sandwich-paneelide jaoks ette nähtud miinimumväärtused.
• Kulutõhusus:Võrreldes sarnase paksusega kivivilla- ja polüuretaanpaneelidega on EPS-paneelidel üldiselt madalamad materjali- ja paigalduskulud.
• Tehase eeltöötlemine:Paneele toodetakse mõõtude järgi kontrollitud tehasekeskkonnas ja monteeritakse kohapeal, mis vähendab ehitusjäätmeid ja lühendab kohapealset paigaldusaega.

Ühised rakendused

• Tööstushooned ja laod:Kasutatakse seina- ja katusekarpide jaoks, kus tulepüsivusnõuded on madalad ja eelistatud on kerge ja ökonoomne ümbris.
• Ajutised ja moodulstruktuurid:Sobib kontoritesse, kokkupandavatesse kajutitesse ja muudesse lühiajalistesse hoonetesse, mis nõuavad kiiret kokkupanekut ja lihtsat teisaldamist.
• Temperatuuriga hoiustamine:Võib kasutada külmhoonetes või üldise temperatuuriga ladudes, eeldusel, et tuleohutusmeetmeid käsitletakse eraldi vastavalt projekti spetsifikatsioonidele.
• Kerged äri- ja näitusehooned:Rakendatakse müügikeskustes, näitusepaviljonides ja sarnastes kergetes struktuurides, kus disaini paindlikkus ja kulude kontroll on prioriteediks.

Kohapealne käitlemine ja ladustamine

• Teraspindade mõlkimise vältimiseks tõstke paneele riidest troppide või polsterdatud kahvlitega.
• Lõika paneelid peene hambaga sae või spetsiaalse paneeli teraga; eemaldage vahuosakesed servadest enne paigaldamist.
• Hoidke paneelid ladustamise ja paigaldamise ajal lahtisest leegist, keevitussädemetest ja kõrge temperatuuriga seadmetest eemal.
• Ärge jätke EPS-südamike kokku orgaaniliste lahustite või tugevate kemikaalidega, mis võivad vahtu lahustada.

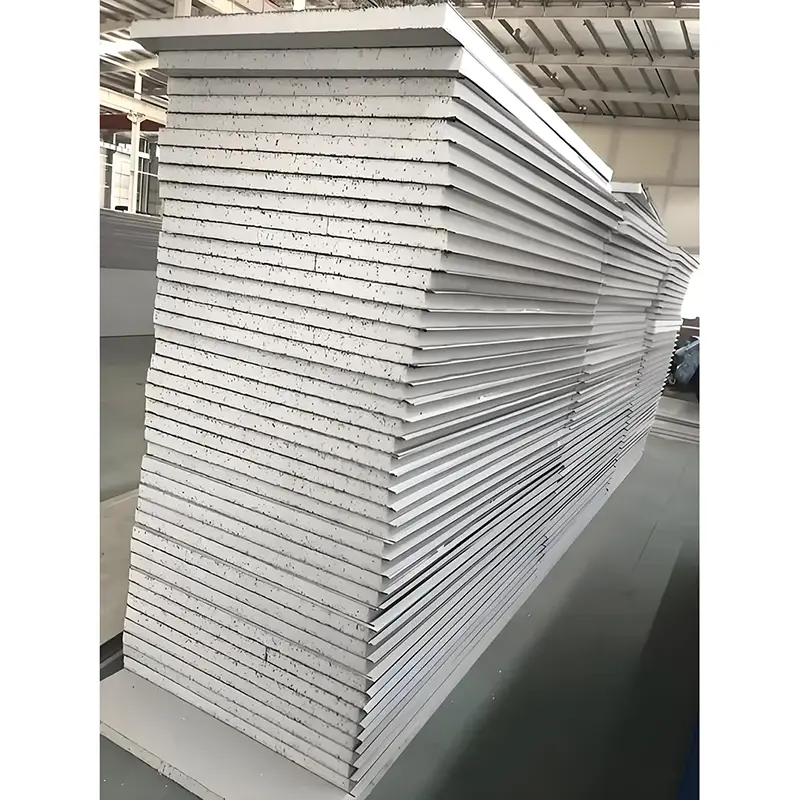

• Hoidke paneele tasaselt või kergelt kaldu, maapinnast eemal, veekindla katte all ja otsese päikesevalguse eest kaitstult.

Levinud küsimused

Kas EPS-i sandwich-paneele saab kasutada asustatud hoonetes?

Tavaliselt kasutatakse neid hoonetes, kus tuleohutusnõuded ümbristele on madalad, näiteks mõned laod, ajutised kontorid ja põllumajanduslikud ehitised. Asustatud hoonete või rangete tuletõkkeeeskirjadega reguleeritavate piirkondade jaoks on tavaliselt vaja mittesüttiva südamikuga paneele.

Mille poolest erinevad EPS paneelid polüuretaanpaneelidest?

EPS-paneelid on kergemad ja sageli odavamad, kuid nende tulekindlus B2 piirab nende kasutamist. Polüuretaanpaneelid pakuvad paremat soojuslikkust paksuseühiku kohta ja saavutavad tavaliselt B1 leegiaeglustuse. Õige valik sõltub tulekoodidest, isolatsiooni eesmärkidest ja eelarvest.

Kuidas tuleks EPS-paneele pikaajalisel ladustamisel kaitsta?

Neid tuleks hoida kuivas, kaetud ja soojusallikatest eemal. Pikaajaline UV-kiirgus võib mõjutada teraskatet ja niiskus võib siseneda südamikusse, kui servad pole tihendatud. Kontrollige regulaarselt kaitsekilet ja pakendit.

Kas neid paneele saab nende kasutusaja lõpus taaskasutada?

Terasest katted on taaskasutatavad. EPS-vahtu saab ka ringlusse võtta või mõnes protsessis toorainena kasutada, kuid kohalikke taaskasutusrajatisi ja eeskirju tuleks eelnevalt kontrollida.

Ülevaatus ja kvaliteedikontroll

Iga sissetuleva terase ja EPS partii paksust, tihedust ja pinnaseisundit kontrollitakse. Tootmise jälgimine hõlmab paneeli mõõtmeid, liimi pealekandmist ja liimimise konsistentsi. Enne saatmist kontrollitakse paneelide servade kvaliteeti, pinnakahjustusi ja pakendi terviklikkust. Saab esitada JC/T 689-1998 joondatud aruanded ja projekti vajaduse korral on saadaval täiendav kolmanda osapoole testimine.

Punktid, mida enne tellimist arvestada

• Kinnitage, et projekti tuleohutusnõuded lubavad kasutada B2 südamiku materjali.
• Valige paksus termiliste arvutuste ja ulatustabelite, mitte oletuste põhjal.
• Lõikeraiskamise vähendamiseks kontrollige, kas efektiivne laius vastab hoone moodulile.
• Planeerige hoolikalt vuukide tihendus- ja drenaažidetailid, eriti katuste ja välisseinte puhul.
• Arutage tarnepikkusi tarnijaga, et vältida tarbetuid ühenduskohad.
