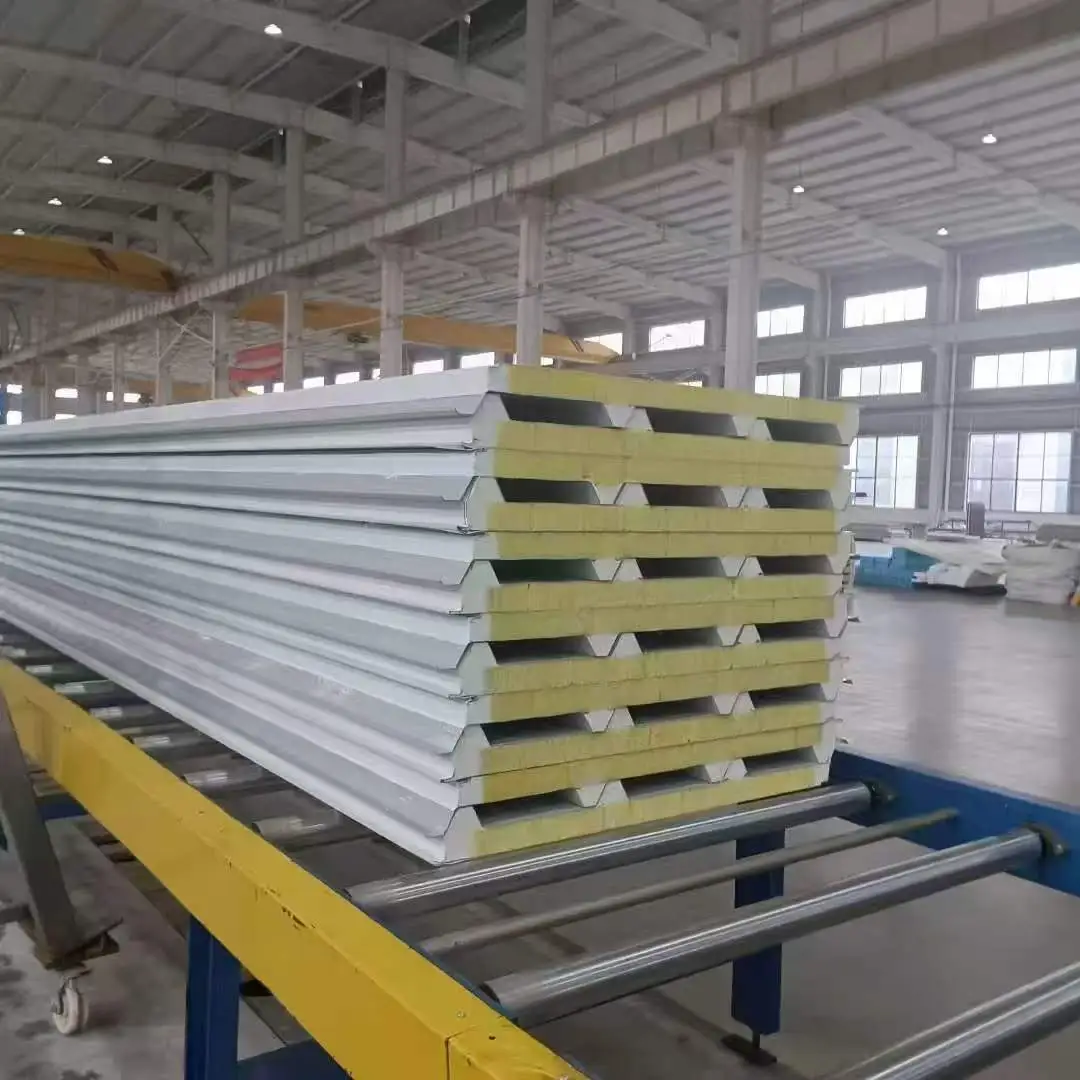

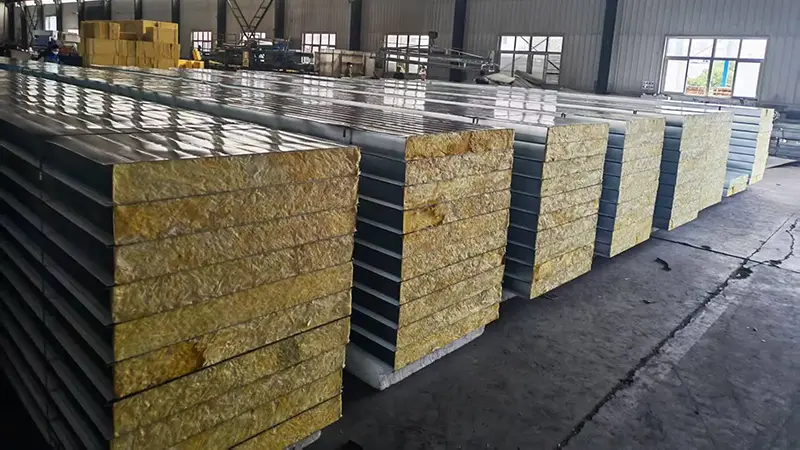

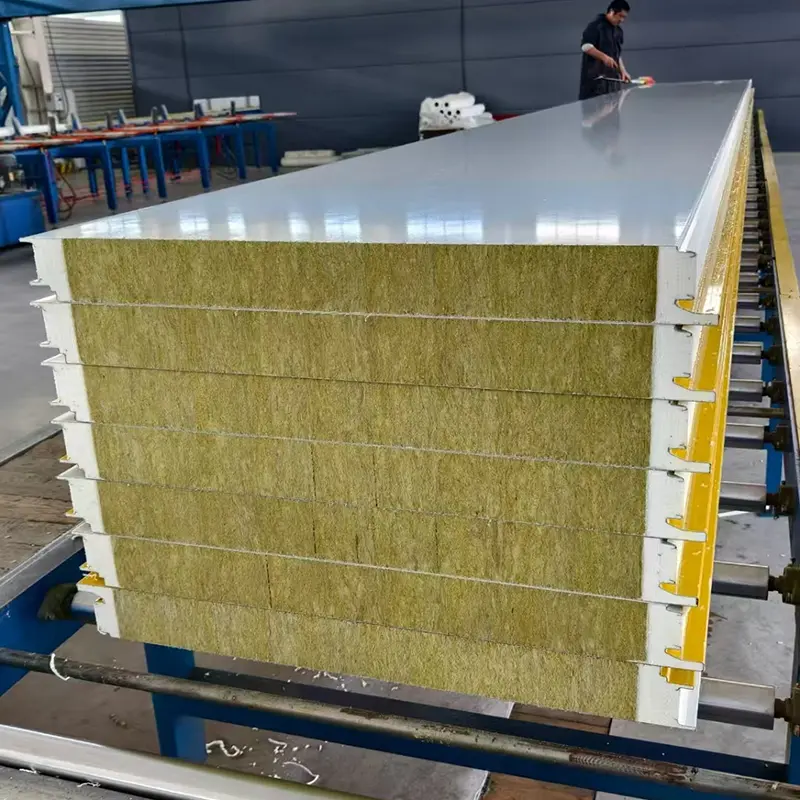

Roof Rock Wool Sandwich paneelid, mida nimetatakse ka metallkattega komposiitpaneelideks, koosnevad kahest õhukesest metallkattega lehest, mis on ühendatud kerge südamikuga. Pealispinnad on tavaliselt 0,4–0,8 mm paksused ja võivad olla tsingitud terasest, värviga kaetud terasest, Al-Zn-kattega terasest või alumiiniumsulamist. Südamiku materjal valitakse tuleohutuse, soojusisolatsiooni ja eelarvenõuete alusel. Levinud põhivalikud on kivivill, jäik polüuretaan (PU) ja polüstüreen (EPS). Katted ja südamik on liimitud, moodustades pingestatud nahastruktuuri. Metallist vooderdised kannavad tõmbe- ja survejõude, samas kui südamik kannab üle nihkepinge ja hoiab pinnakatted lahus, mille tulemuseks on suur paindejäikus võrreldes paneeli kaaluga.
Katusekivivilla sandwich-paneelid on tavaliselt paksusega 50–200 mm ja efektiivse laiusega 900–1000 mm. PU sandwich-paneelide paksus on 30 mm kuni 100 mm ja efektiivne laius 1000 mm. EPS sandwich-paneelid on saadaval paksusega 50 mm kuni 250 mm efektiivse laiusega 1150 mm või 1200 mm. Paneeli pikkus on tavaliselt kuni 12 000 mm ja kohandatud pikkusi saab toota vastavalt projekti nõuetele.
| Jõudlusnäitaja | Polüuretaanist (PU) südamik | Kivivillast südamik | Polüstüreen (EPS) südamik | Standardviide |
|---|---|---|---|---|
| Südamiku tihedus | ≥30 kg/m³ | ≥100 kg/m³ | ≥18 kg/m³ | JC/T 868/869/689 |
| Soojusjuhtivus | ≤0,027 W/(m·K) | ≤0,045 W/(m·K) | ≤0,041 W/(m·K) | Mõõdetud ümbritseva õhu temperatuuril |
| Sideme tugevus | ≥0,09 MPa | >0,06 MPa | >0,1 MPa | Esipinna ja südamiku vahel |
| Põlemisjõudlus | Klass B1 | A-klass (mittesüttiv) | Klass B2 | GB 8624 |
| Tulekindluse reiting | Määratlemata | ≥60 min paksusega ≥80 mm | Määratlemata | Kontrollitud tulekatsetega |
| Paindlik kandevõime | ≥0,5 kN/m L₀/200 juures | ≥0,5 kN/m L₀/250 juures | ≥0,5 kN/m L₀/250 juures | Läbipainde piir |
| Tavaline paksus | 30-100 mm | 50-200 mm | 50-250 mm | Kohandatav |
| Efektiivne laius | 1000 mm | 900-1000 mm | 1150–1200 mm | Standardlaiused |
Paneel käitub nagu I-tala. Metallkatted toimivad äärikutena, kandes tõmbe- ja survepingeid. Südamik toimib võrguna, kandes edasi nihkejõude. Südamiku paksuse suurendamine suurendab painde jäikust, ilma et see suurendaks olulist kaalu, kuna südamiku tihedus on madal. Kõik kolm südamikutüüpi peavad vastama minimaalsele paindekoormusvõimele 0,5 kN/m alla kindlaksmääratud läbipaindepiiri. Kivivilla ja EPS paneele testitakse väärtusega L₀/250, PU paneele aga L₀/200.
Nõuded sideme tugevuseks on olenevalt südamiku tüübist erinevad. EPS-paneelide liidetugevus on üle 0,1 MPa, PU-paneelide puhul vähemalt 0,09 MPa ja kivivilla paneelide puhul üle 0,06 MPa. Koorimistestimise ajal peab pealispinnale jääv südamikumaterjal olema ühtlaselt jaotunud ja katma vähemalt 85% liimitavast pinnast. See nõue aitab kinnitada, et katted ja südamik töötavad jätkuvalt ühtse üksusena.
Tulekahju käitumise määrab peamiselt südamik. Kivivillasüdamikud on mittesüttivad ja tagavad vähemalt 60-minutilise tulepüsivuse, kui paksus on 80 mm või rohkem. PU-südamikud võivad jõuda klassi B1 leegiaeglustajana. EPS-südamikud on klassifitseeritud B2-klassi ja on piiratud piirkondadega, kus on madalad tuleohutusnõuded. Projekti tulekoodid peaksid juhtima põhivalikut.
PU-südamikud pakuvad madalaimat soojusjuhtivust 0,027 W/(m·K) või vähem, millele järgneb EPS 0,041 W/(m·K) ja kivivill 0,045 W/(m·K). Valik peaks tasakaalustama isolatsioonieesmärke, tulekindlust ja eelarvet. Teatud isolatsiooninõude korral võivad PU-paneelid olla õhemad kui EPS- või kivivillapaneelid.
Kivivilla südamikupaneelid sobivad hoonetele, mis nõuavad mittesüttivaid ümbrismaterjale, nagu suure tuleohuga tööstusettevõtted, avalikud hooned, puhasruumid ja piirkonnad, kus tuletõkkekoodid nõuavad A-klassi materjale. Need tagavad ka hea heli neeldumise, mis on kasulik mürarikkas keskkonnas.
PU-südamikuga paneelid sobivad projektidele, kus piiratud paksusega on vaja maksimaalset soojusisolatsiooni, näiteks külmhooned, kontrollitud temperatuuriga laod ja energiatõhusad hooned. Nende tulekindlus B1 muudab need paljudes rakendustes vastuvõetavaks, kuid kohalikud tuletõrjeeeskirjad tuleks kinnitada.
EPS südamikupaneelid on ökonoomne valik madalate tuleohutusnõuetega hoonetele, nagu ajutised ehitised, põllumajandushooned ja mõned laod. Need tagavad hea isolatsiooni madalama hinnaga, kuid nende B2 reiting piirab kasutamist hõivatud või kõrge riskiga piirkondades.
Kivivill on ainus mittesüttiv variant nende kolme hulgas ja tagab kõrgeima tulekindluse. PU võib saavutada B1, samas kui EPS on B2. Rangete tulenõuetega hoonete puhul on tavaliselt vaja kivivilla.
Jah, sandwich-paneele saab kasutada nii seinte kui ka katuste jaoks, kuid katusepaneelid võivad vajada lisafunktsioone, nagu tugevamad profiilid, parem drenaažikonstruktsioon ja suurem tuuletõmbetakistus. Kinnitage tootjaga, et valitud paneel vastab katuse koormusnõuetele.
PU pakub paremat soojusisolatsiooni paksuseühiku kohta ja suuremat sideme tugevust, kuid maksab rohkem. EPS on kergem ja odavam. Kui isolatsioonieesmärke saab täita paksema EPS-paneeliga, võib see olla ökonoomsem valik. Otsuse tegemisel peaksid juhinduma soojusarvutused.
Asjakohaste standardite hulka kuuluvad JC/T 868 metallkattega polüuretaanist sandwich-paneelide jaoks, JC/T 869 metallkattega kivivillast sandwich-paneelide jaoks ja JC/T 689 metallkattega polüstüreenkihtpaneelide jaoks. Projekti spetsifikatsioonid ja aktsepteerimiskriteeriumid peaksid viitama nendele dokumentidele.
