Survetöödeldud katuselatt

Terasribast valmistatud survetöödeldud katuseliistud on kaldkatustel plaatide tugikarkassiks. Need on vormitud külmvaltsimise teel ja on mõeldud asendama puitlatte, mis võivad mädaneda, meelitada ligi putukaid või kaotada aja jooksul tugevust. SENBO peab sissetulevate kontrollide arvestust riba paksuse ja kattemassi kohta ning rullvormimisliinide profiili täpsust kontrollitakse regulaarselt. Liistud lõigatakse enne tarnimist vajaliku pikkusega.

Materjalid ja asjakohased standardid

Peamine tooraine on Al-Zn legeeritud terasriba klassis G550 ja AZ150 kattega. Kate sisaldab umbes 55% alumiiniumi ja 43,5% tsinki massist, mis annab parema kaitse korrosiooni eest kui tavaline tsingitud riba. Terase tõmbetugevus peab olema vähemalt 370 MPa, voolavuspiir vähemalt 265 MPa ja pikenemine pärast purunemist vähemalt 26%. Soolapihustuskatse järgib GB/T 10125-2012, tõmbekatse aga GB/T 228.1-2010. Viilkatuse tööde puhul kehtib metallkiviliistudele minimaalne nimipaksus 0,8 mm.

Saadaval kujud ja suurused

• Nurgaosa, näiteks L30×4 mm, kasutatakse järskudel nõlvadel või seal, kus koormusnõuded on suured.
• Lame latt, tavaliselt 25 × 5 mm.

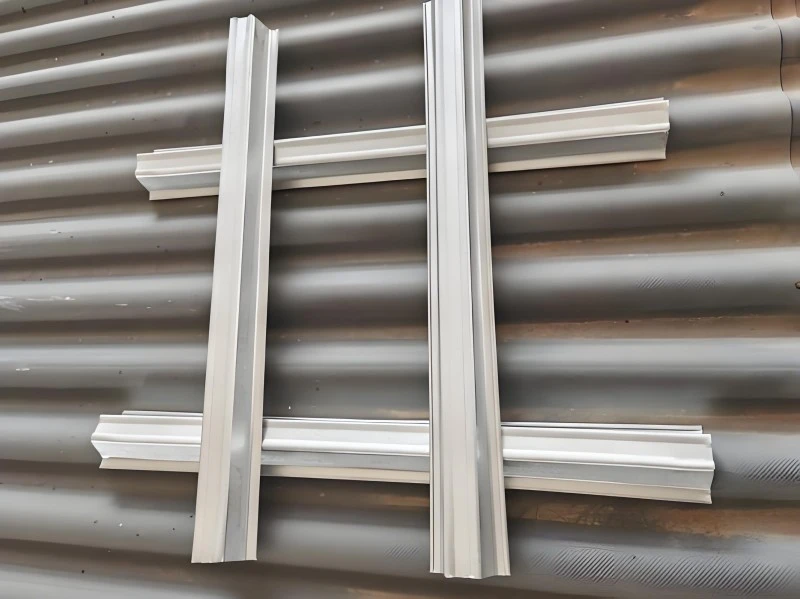

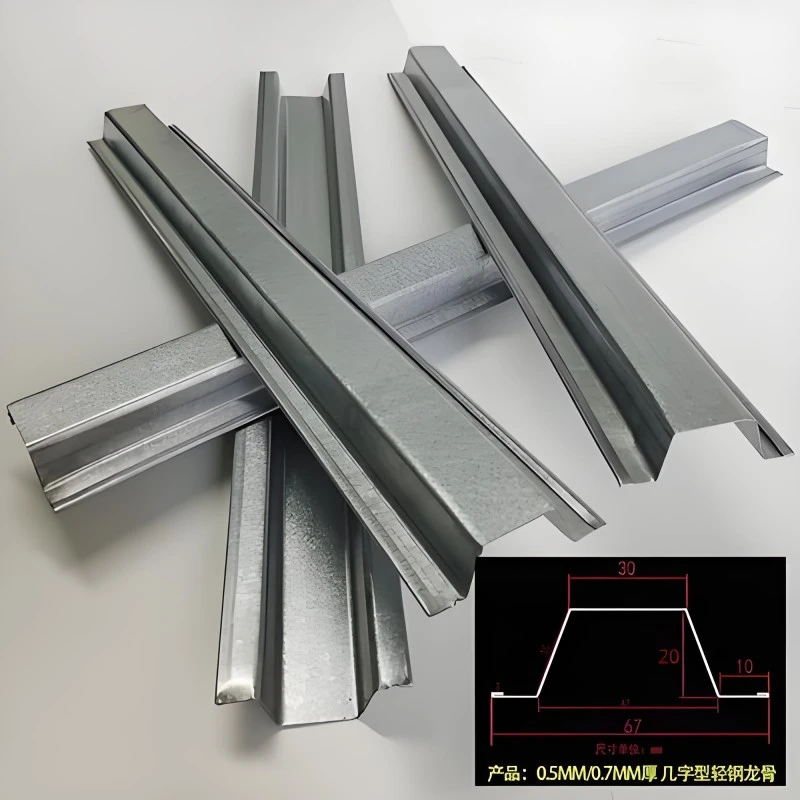

• Omega profiil, mis on moodustatud Al-Zn-ga kaetud ribast ja kinnitatud spetsiaalselt valmistatud sulgude ja klambritega.

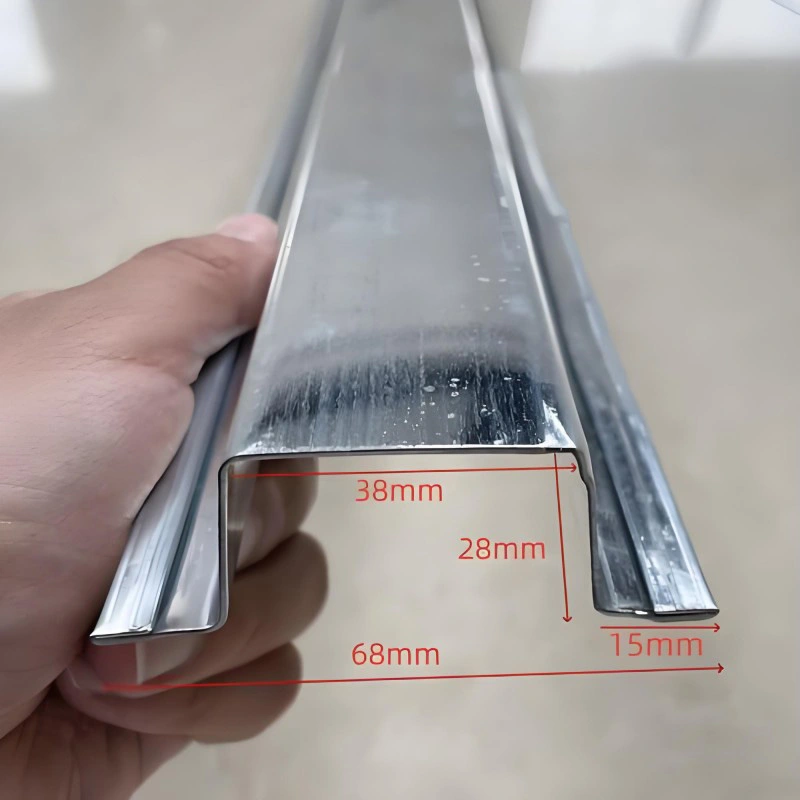

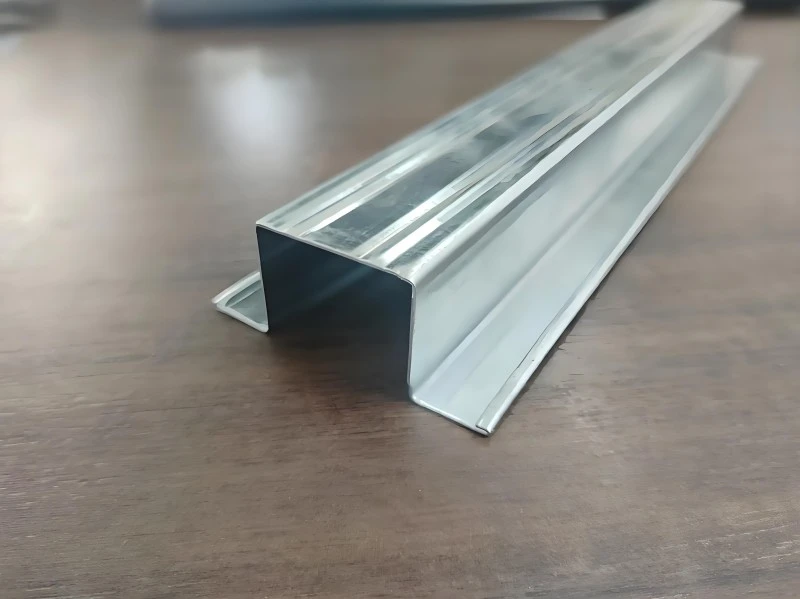

• Kübarakanal, sobib kergetele katetele nagu kivikattega metallplaadid.

Standard pieces are 3 m to 4 m long, but longer lengths can be supplied on request. Pressure Treated Roofing Batten spacing follows the effective cover of the tile and usually falls between 300 mm and 370 mm. The applied coating is at least 85 μm thick. Coloured finishes in polyester or PVDF can be added if the design requires a specific appearance.

Võtmeandmete tabel

Tõendid valminud katustelt

Koormuskäitumine järskudel nõlvadel

Liistusüsteemi katsetati koormustestiga projektis, mille katusekalded olid vahemikus 45° kuni 60°. Minquani maakonna keskkooli uues ülikoolilinnakus asetati 300 × 400 mm paagutatud plaatide alla L30 × 4 mm tsingitud nurkliistud 340 mm keskpunktidesse. Tuulejõud liiguvad läbi plaatide vasktraatsidemete ja mördi abil lattidesse, seejärel sisseehitatud plaatidele keevitatud vastulattide kaudu põhiraami. Väljatõmbekatsed kinnitasid, et koost vastas kavandatud tuulekoormusele. G550 Al-Zn kaetud terasest valmistatud liiste kasutatakse ka suurtel katustel, nagu lennujaama terminalid ja staadionid, kus on vaja pikaajalist jäikust ja katte vastupidavust.

Korrosioonikindlus

AZ150 kattega liistude soolapihustuskatse näitab märgatavat paranemist võrreldes tavalise tsingitud ribaga. Alumiiniumi ja tsingi kombinatsioon kattekihis pakub ohverdavat kaitset ja aeglustab rooste libisemist lõikeservades. Minimaalne 85 μm orgaaniline viimistlus lisab niisketele katuseruumidele täiendava barjääri.

Vastupidavus bioloogilisele rünnakule

Soojas ja niiskes kliimas võivad puitlatid kahjustada termiidid ja seente lagunemine. Teraslatid ei toeta putukate tegevust ega ima niiskust. See omadus muudab need sobivaks lõunapoolsete rannikupiirkondade ja kõrge termiidirõhuga piirkondade jaoks. Suurtest avalikest hoonetest pärinevad andmed näitavad, et Al-Zn teraslatid on kasutusel olnud üle 30 aasta ilma asendamiseta.

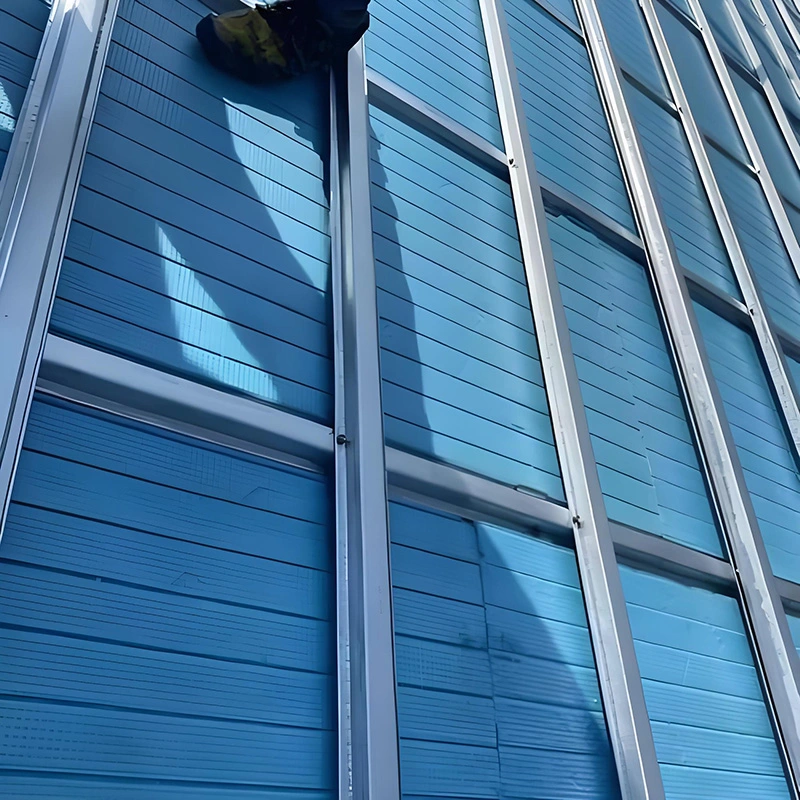

Järsu katuse ehitusmeetod

Minquani projektis ulatus kogu põrandapind 255 000 m² ja katuse kalle oli vahemikus 45° kuni 60°. Ehitusjärg algas vastulattide tasandamisega, millele järgnes liistude kinnitamine, seejärel plaatide paigaldamine kaheahelaliste vasktraatsidemete ja polümeermördiga liimimisega. Selline lähenemine peatas plaatide libisemise järsul pinnal ja hoidis katuse veekindlana. Sama järjestust saab kohandada ka teistele järsu kaldega hoonetele.

Märkimisväärsed omadused

• Tugevus ja jäikus on kogu pikkuses ühtlased, erinevalt puidust, mis võib varieeruda sõltuvalt terasest ja sõlmedest.
• Metallkate ja valikuline värvitud viimistlus annavad pikaajalise kaitse niiskes või rannikuõhus.
• Lõikamine ja kinnitamine on kiire. Eelnevalt lõigatud pikkused vähendavad kohapealset tööd ja raiskamist.
• Teraslatid on täielikult taaskasutatavad ja väldivad keemiliste puidukaitsevahendite vajadust.
• Valmistatakse mitu ristlõiget, mis sobivad savi-, betooni-, metalli- ja kivikattega plaatidega.

Kus toodet kasutatakse

• Pitched roofs on houses, clubs, and low-rise apartments.
• Suuremahulised avalikud katused, nagu terminalid, spordihallid ja näitusehooned.
• Järsud katused 45° ja kõrgema nurga all ning suure tuuletõmbega kohad.
• Hooned niisketes või termiitaktiivsetes piirkondades, kuhu puit ei sobi.
• Terasraamiga katustel plaatide kinnitamine.

Saidi juhised

• Enne liistude kinnitamist kontrollige katusetasapinna taset. Ebaühtlase aluspinna parandamiseks kasutage vastulatte.
• Kinnitage liistud profiilile määratud kronsteini või klambriga. Vältige liigset pingutamist, mis võib sektsiooni moonutada.
• Joondage iga rada stringjoonega. Väikesed vead paljunevad üle kalde ja mõjutavad plaatide katvust.
• Korrosioonikaitse taastamiseks töödelge lõigatud otsad tsingirikka või ühilduva parandusvärviga.
• Järskude nõlvade korral kinnitage plaadid traatsidemete või liimiga, nagu on näidatud kinnitatud joonisel.

Töövõtjate tõstatatud küsimused

Kuidas on metalllattide eluiga võrreldes töödeldud puiduga?

Töödeldud puit võib kesta mitu aastat, kuid selle jõudlus sõltub säilitusainete säilimisest ja kokkupuutest. AZ150 kattega teraslatid ei mädane ega lõhene ning termiidid ei mõjuta neid. Rannikuäärsetes või kõrge õhuniiskusega kohtades on teras sageli prognoositavam valik.

Milline liistude kuju sobib konkreetsele plaadile?

Tavaliselt on plaatide tootja paigaldusjuhendis kirjas nõutav liistude osa ja vahe. Raskete savi- või betoonplaatide all on tavalised nurgad ja lamedad osad. Omega- ja mütsiprofiilid on kergemad ja neid kasutatakse sageli metalli- või komposiitplaatidega. Enne tellimist kinnitage sobivus.

Kas liiste saab kasutada koos fotogalvaaniliste katusekividega?

PV-plaatidel on spetsiifilised paigaldus- ja koormusnõuded. Liistu profiili ja vahekaugust tuleb kontrollida vastavalt PV-plaadi tootja juhistele. Lisaraskuse ja tuulekoormuse kandmiseks võib vaja minna täiendavaid kinnitusi või tugevdatud liiste.

Milline katte kaal on mereäärse projekti jaoks parim?

AZ150 on tavaliselt merega kokkupuute minimaalne väärtus. Väga agressiivse soolasisaldusega õhu korral võib olla vajalik raskem kate või roostevaba teras. Esmalt tuleks kindlaks määrata atmosfääri korrodeeruvuse kategooria, seejärel sobitada see olemasolevate kattevalikutega.

Kvaliteet ja dokumentatsioon

Enne tootmise alustamist vaadatakse terasribatehase sertifikaat läbi kvaliteedi, katte massi ja mehaaniliste omaduste osas. Mõõtmete kontrollimine katte paksuse, profiili sügavuse ja sirguse vormimisel. Suuremate lepingute puhul saab proovid saata sõltumatuks soolapihustamiseks või tõmbekatseks. Tarnekontroll peaks kinnitama pikkust, profiili ja katte kahjustuste puudumist.

Tooted, mida tuleb enne tellimist kinnitada

• Katuse kalle ja projekteeritud tuulekoormus, et valida õige osa ja paksus.
• Plaatide tüüp ja nõutav liistude vahe, nagu plaatide valmistaja on määranud.
• Saidi korrosioonikategooria, mis määrab katte valiku.
• Ühendusviis katuse põhikonstruktsiooniga, sealhulgas vastulatti või kronsteini detailid.
• Transpordipikkuse piirangud, mis võivad mõjutada seda, kas liistud tarnitakse pikkade või standardsete pikkustega.
