Peidetud klambrikinnitus

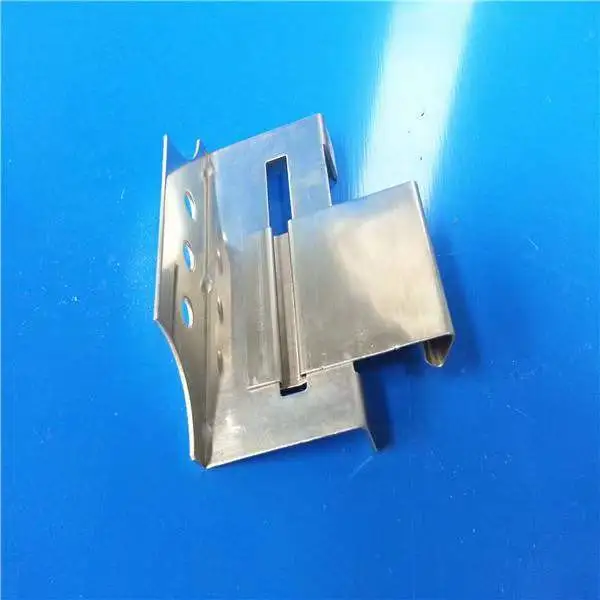

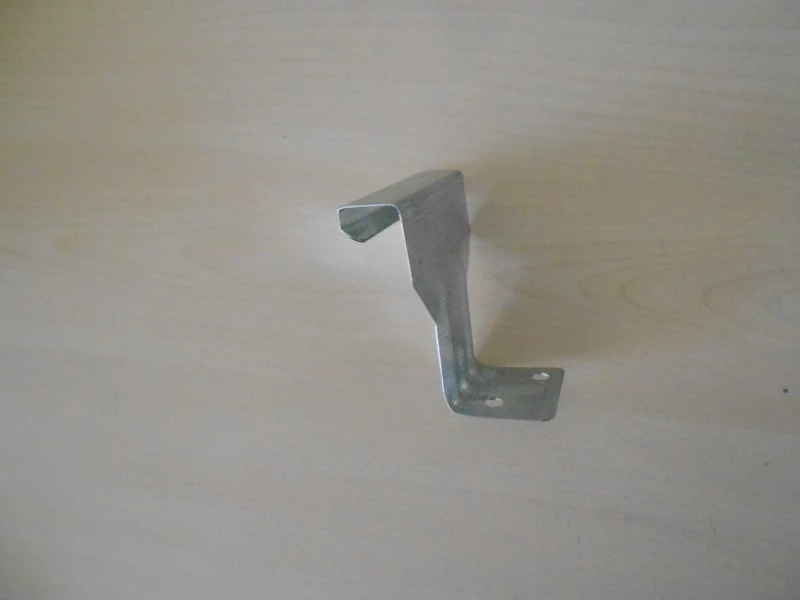

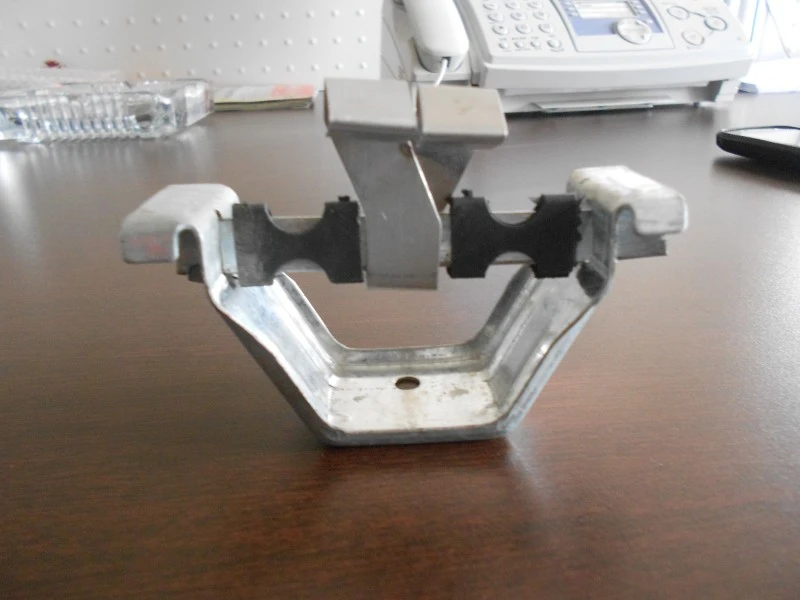

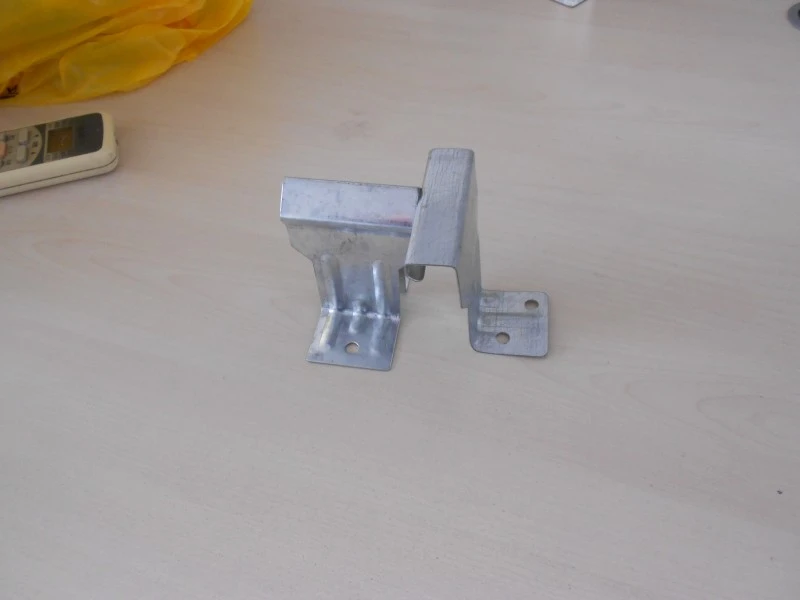

Peidetud klambrikinnitused loovad varjatud ühenduse ehituspaneelide ja kandekonstruktsiooni vahel. Klamber haakub alusribiga, mis on kinnitatud äärisele või kronsteinile, hoides paneeli ilma kruvideta läbi paneeli pinna. See lähenemine hoiab kõik kinnitusdetailid paneeliõmbluste sees, tagades puhta välisilme ja eemaldades lahtiste kruvide ja hermeetikuga seotud lekketeed. SENBO varustab neid klambreid pilu sügavuse, jala pikkuse ja materjali paksuse mõõtmete kontrollimisega ning tootmisprotsess hõlmab perioodilist haardumistugevuse testimist.

Materjalid ja tootmine

Klambrid on standardina valmistatud roostevabast terasest 304, kindla eelarve jaoks on saadaval 430 ja 201. Raskemate konstruktsiooniklambrite jaoks kasutatakse kuumtsinkimisega terast Q235B. Roostevabast terasest klambrid toodetakse ribamaterjalist külmpressimise või stantsimisega. Q235B klambrid on tavaliselt valmistatud kuumvaltsitud plaadist, mille minimaalne paksus on 5 mm ja moodustatud hüdraulilise külmpressimise teel, et säilitada tugevus ja mõõtmete täpsus.

Mõõtmed ja klassifikatsioon

Klambri sisekõrguse määrab paneeli pilu sügavus. Tavalised sisekõrgused on 2,6 mm kuni 10 mm, jala pikkus 7,5 mm ja materjali paksus 0,5 mm kuni 1,5 mm roostevaba terase puhul. Poldi läbimõõt on 12 mm ja tugevusaste on vähemalt 8,8. Klambrid liigitatakse rakenduse järgi seinapaneeliklambriteks, katusepaneeliklambriteks ja põrandapaneeliklambriteks. Materjali järgi jagunevad need roostevabast terasest klambriteks ja kuumtsingitud terasest klambriteks.

Tehnilised andmed

Toimivuse kontrollimine

1. Mehaaniline käitumine

Peidetud klambrite mehaanilised nõuded põhinevad GB 15831 ja sellega seotud tööstusstandarditel. Libisemiskindluse katsed nõuavad nihkumist mitte rohkem kui 7,0 mm koormuse korral 7,0 kN ja mitte rohkem kui 0,5 mm 10,0 kN koormuse korral. Klamber ei tohi puruneda 25,0 kN juures. Väändejäikus nõuab 900 N·m pöördemomendi all kuni 4 kraadi nurka. SENBO testitud terasest külmpressitud klambrid vastavad neile piiridele.

2. Korrosioonikindlus

304 roostevabast terasest klambrit on läbinud soolapihustustesti ja need näitavad sobivat korrosioonikindlust välistingimustes kasutamiseks. Kuumtsingitud Q235B klambrid kannavad minimaalselt 150 g/m² tsinkimist külje kohta, mis tagab pikaajalise kaitse tavalistes atmosfääritingimustes. Materjali valik peaks sobima projekti keskkonnaga.

3. Katuserakendused

Seisva õmblusega katustel hoiavad varjatud klambrid paneele tugiklambrite küljes ilma pinnapealsete läbiviikudeta. See võimaldab katusepaneelidel liikuda koos termilise paisumise ja kokkutõmbumisega, jäädes samal ajal klambrite külge kinni. Tulemuseks on katusepind ilma paljastatud kruviaukudeta, mis vähendab vee sissepääsu võimalust ja parandab pikaajalist hüdroisolatsiooni. Varjatud klambri meetodit kasutatakse suure avaga tööstuskatuste 360° seisva õmbluse süsteemides.

4. Seinapaneeli paigaldamine

Seinapaneelide puhul võimaldavad varjatud klambrikinnitused naeltevaba paigaldamist, hoides paneeli pinna puhtana. Akende viimistluskoostudes katab varjatud ühendus värvikattega paneelide lõigatud servad, kaitstes neid otsese vihmakontakti eest ja vähendades rooste tekkimise ohtu servades. See paigaldusviis vastab arhitektuurse välimuse nõuetele.

Toote omadused

• Varjatud ühendus:Kinnitused jäävad paneeli õmbluse sisse, andes puhta välispinna ilma katmata kruvideta.
• Paneelide läbiviikude puudumine:Kuna kruvid ei läbi paneeli, väheneb lekketeede ja aukude korrosiooni oht.
• Materjali valikud:304 roostevaba teras kõrge korrosioonikindluse tagamiseks; Kuumtsingitud Q235B raskeks konstruktsiooniliseks kasutamiseks.
• Mõõtmete paindlikkus:Sisekõrgused 2,6 mm kuni 10 mm võimaldavad sobitada erinevate paneelipilude sügavustega.
• Testitud jõudlus:Libisemiskindlus, konstruktsiooni terviklikkus ja väändejäikus on kontrollitud standardsete piirideni.

Tüüpilised rakendused

• Peidetud ühendused seisva õmblusega metallkatusesüsteemide jaoks.
• Peidetud kinnitusdetailid metallist seinapaneelidele ja teatud puitvoodrisüsteemidele.
• Tiheda õmblusega paigaldus väliterrassile, sealhulgas töödeldud puidule ja puitplasti komposiitmaterjalile.
• Varjatud vilkuvad klambrid värvitud terasest aknaümbruse jaoks.

Märkused paigaldamise ja käsitsemise kohta

• Enne tellimist veenduge, et klambri sisekõrgus ühtiks paneeli pilu sügavusega.
• Paigaldamisel kasutage määratud poldi klassi ja pöördemomendi väärtusi. Liigne pingutamine võib klambrit või paneeli kahjustada.
• Roostevabast terasest klambrite puhul vältige kokkupuudet süsinikterasest tööriistadega, mis võivad jätta rauajääke ja põhjustada pinna roostetamist.
• Hoidke klippe kuivas kohas. Tsingitud klambrid tuleb hoida eemal happelistest või leeliselistest materjalidest, mis võivad tsinkkatte kahjustada.
• Pärast paigaldamist kontrollige klambri kinnitust. Paneel peaks istuma kindlalt, ilma õmblusega risti liikumata.

Kvaliteedikontroll ja dokumentatsioon

Tarnijad peaksid esitama roostevaba terase või tsingitud terase materjalisertifikaadid. Kui projekt seda nõuab, peaksid olema kättesaadavad katsearuanded libisemiskindluse, konstruktsiooni terviklikkuse ja väändejäikuse kohta. Kohapealsed vastuvõtukontrollid peaksid kontrollima mõõtmeid, materjali klassi ja pinna seisukorda. Suurte tellimuste puhul saab prooviklambreid testida, et kinnitada seotust tegeliku paneeliprofiiliga.

Valiku kaalutlused

• Kinnitage paneeli pilu mõõtmed ja valige sobiv klambri sisekõrgus.
• Valige klambri materjal korrosioonikeskkonna ja konstruktsioonikoormuse alusel.
• Katuserakenduste puhul veenduge, et klambrite vahe vastab projekteeritud tuuletõste nõuetele.
• Kontrollige, kas poldi klass ja suurus sobivad tugikonstruktsiooniga.
• Roostevabast terasest klambrite jaoks küsige soolapihustustesti andmeid, kui hoone asub ranniku lähedal või tööstusvööndis.

Korduma kippuvad küsimused

Kuidas valida klipi õiget kõrgust?

Klambri sisekõrgus peab vastama kasutatava paneeli pilu sügavusele. Mõõtke paneeli pesa või vaadake paneeli tootja spetsifikatsiooni. Liiga kõrge klamber takistab täielikku haardumist, samas kui liiga lühike klamber võib võimaldada liikumist või lahtiühendamist.

Kas peidetud klambreid saab kasutada kõigi paneelimaterjalidega?

Peidetud klambrid on mõeldud paneelide jaoks, millel on ühilduv pilu või õmblusprofiil. Hästi toimivad seisvate õmbluste või blokeerivate servadega metallpaneelid. Mõned puidupõhised paneelid võivad kasutada ka varjatud klambreid, kui pilu on õigesti töödeldud. Kontrollige alati ühilduvust nii paneeli kui ka klambri tarnijatega.

Mis vahe on roostevabast terasest ja tsingitud terasest klambritel?

Roostevabast terasest klambrid, eriti 304 klassi, pakuvad paremat korrosioonikindlust ja on eelistatud ranniku- või niiskes keskkonnas. Tsingitud terasest klambrid on tugevamad ja neid kasutatakse sageli raskete konstruktsiooniühenduste jaoks, kuid tsinkkate ei pruugi agressiivses keskkonnas nii kaua vastu pidada. Valik sõltub projekti keskkonnamõjust ja koormusnõuetest.

Kas peidetud klambrid sobivad tugeva tuulega aladele?

Jah, varjatud klambreid kasutatakse tugeva tuulega piirkondades, eriti seisva õmblusega katusesüsteemides. Klambrid peavad olema paigutatud vastavalt kavandatud tuulekoormusele ning klambri materjal ja paksus peavad olema piisavad. Tuuletõusu arvutused tuleks teha konkreetse projekti jaoks.
