FRP päevavalguspaneelid

SENBO ehitusmaterjalidtarnib FRP päevavalgustuspaneele osana oma hoonekarpide tootevalikust. Neid paneele kasutatakse teraskonstruktsiooniga katustes ja seintes, kus on vajalik loomulik valgustus, korrosioonikindlus ja ühilduvus metallvoodriga.

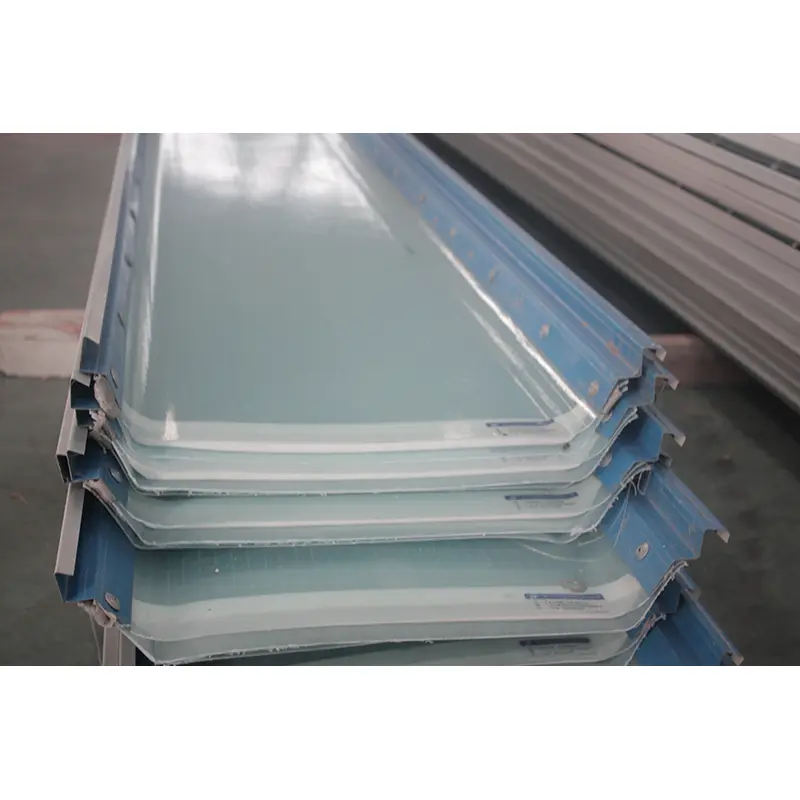

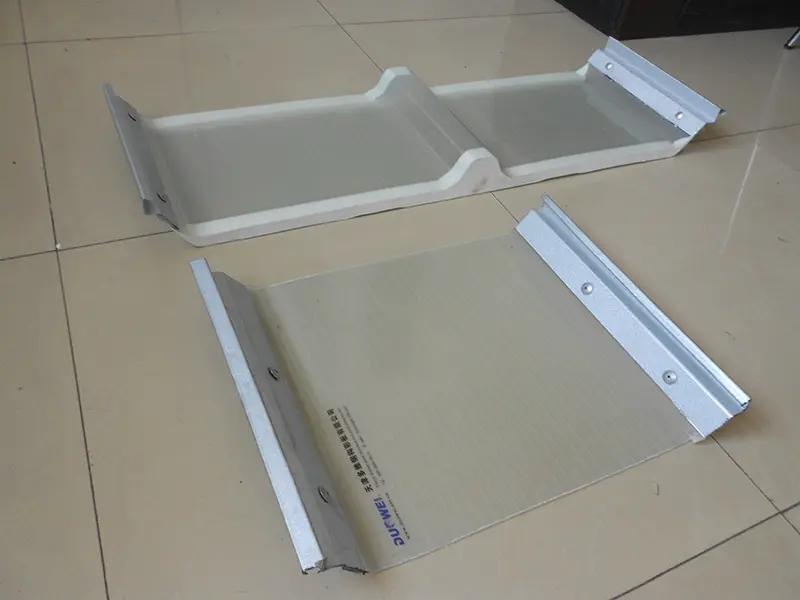

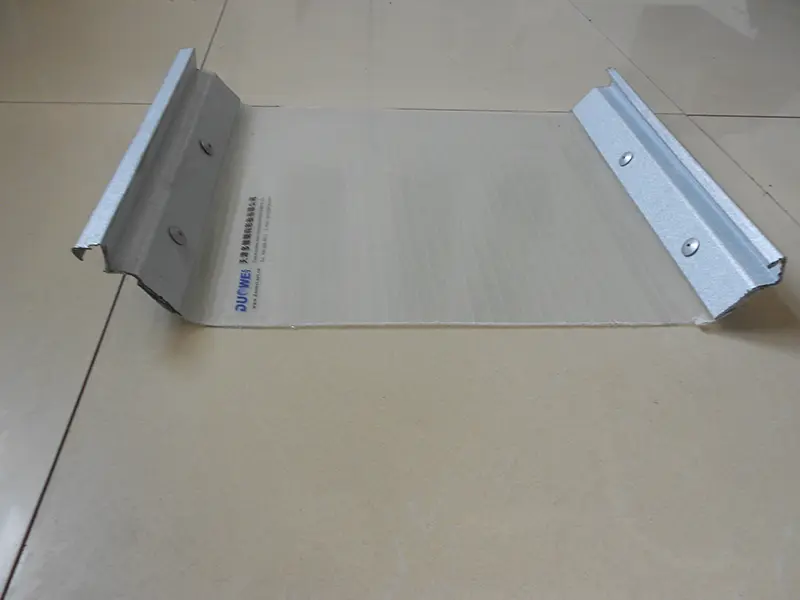

Päevavalgustuspaneelid, tuntud ka kui FRP-päevavalgustusplaadid või -lehed, on lainelised või lamedad valgustuskomponendid, mis on valmistatud pideva mehhaniseeritud protsessiga. Nad kasutavad tugevdusmaterjalina leelisevaba klaaskiudmatti (sisaldus ≥30%) ja maatriksina ilmastikukindlat küllastumata polüestervaiku (sisaldus ≥65%). Pind on kaetud vananemiskindla geelkatte või UV-kindla kilega, mis aitab säilitada valguse läbilaskvust ja ilmastikukindlust pikaajalisel välistingimustes kasutamisel.

Materjali koostis ja spetsifikatsioonid

Tugevdusmaterjal on leelisevaba klaaskiud, mis tagab valguse läbilaskvuse ja mehaanilised omadused. Vaigusüsteemis kasutatakse vananemiskindlat reaktiivset leegiaeglustavat vaiku. Tootmise ajal kasutatakse kuumkõvenemisprotsessi. Mõõtmete stabiilsuse ja mehaanilise terviklikkuse tagamiseks on tarnimise aste katusepaneelide puhul vähemalt 88% ja seinapaneelide puhul vähemalt 82%.

FRP päevavalgustuspaneelide tavalised paksused on 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 2,5 mm ja 3,0 mm. Gofreeritud profiilid on konstrueeritud nii, et need sobiksid värviga terasest katuseplekkidega; levinumate mudelite hulka kuuluvad 750, 840, 900, 950 ja 1050 seeriad. Pikkusi saab kohandada vastavalt projekti nõuetele, tavaliselt 6–12 meetrit. Standardviimistlus on läbipaistev; värve, nagu piimvalge, sinine ja roheline, saab kohandada valguse läbilaskevõime reguleerimiseks.

Tooted vastavad riiklikule standardile GB/T 14206-2015 "Klaaskiuga tugevdatud polüesterlaineplaadid". Disain ja valik võivad viidata riiklikule standardile atlas 21CJ103-1, "Klaaskiuga tugevdatud polüestrist (FRP) lehtede rakendamine ja ehitamine (I osa): päevavalgustusribad, ventilatsioon, tule-/suitsutõmbe katuseaknad ja korrosioonivastased paneelid".

Toimivuse kontrollimine

1. Optiline jõudlus: valguse läbilaskvus 75–88%

Valguse läbilaskvus on päevavalguse tõhususe põhinäitaja. Pakkumise spetsifikatsioonid nõuavad sageli vähemalt 75% edastuskiirust. Tegelik jõudlus varieerub paksuse ja värvi järgi; läbipaistvad FRP-paneelid paksusega 1,0–1,5 mm suudavad saavutada 85–88% ülekandekiirust. Kui valgus läbib FRP paneeli, hajub see laiali, luues pehme hajutatud valguse ilma pimestamise või karmide levialadeta. See omadus toetab ühtset sisevalgustust tööstusrajatistes, vältides arvuti (polükarbonaat) lehtedega mõnikord seotud leviala probleeme.

2. Ilmastiku- ja korrosioonikindlus: kasutusiga 15–30 aastat

FRP päevavalgustuspaneelid kasutavad UV-kiirgusele vastupidavaks ja kollaseks muutumise vähendamiseks pinnapealset UV-kindlat kilet või vananemisvastast geelkattekihti. UV-kindel kile seotakse FRP-paneeliga koekstrusiooniprotsessiga, mis aitab pikaajalisel kasutamisel vältida delaminatsiooni. FRP-materjal on vastupidav happe- ja leeliskorrosioonile, mistõttu sobib see keskkondadesse, nagu keemiatehased ja rannikualad. Tavatingimustes on kvalifitseeritud toodete kasutusiga 15–30 aastat.

3. Soojuspaisumise ühilduvus värviga kaetud teraslehtedega

FRP päevavalgustuspaneelide soojuspaisumistegur on lähedane terase omale. Värvkattega teraslehtedega kasutamisel paisuvad ja tõmbuvad need temperatuurikõikumiste korral kokku sarnase kiirusega. See vähendab diferentsiaalpaisumisest põhjustatud lekkeohtu ühenduspunktides. See omadus muudab FRP päevavalgustuspaneelid tavaliseks valikuks teraskonstruktsiooniga tööstushoonete katuse päevavalgustusribade jaoks.

4. Leegiaeglustus ja mehaanilised omadused: hapnikuindeks ≥ 30%

FRP päevavalgustuspaneelid võivad saavutada klassi B1 leegiaeglustuse ja hapnikuindeksi (OI) vähemalt 30%. Mehaaniliste omaduste hulka kuuluvad tõmbetugevus vähemalt 85 MPa, paindetugevus vähemalt 95 MPa ja Barcoli kõvadus vähemalt 47. Need väärtused toetavad katuse kandevõime ja tuulekindluse nõudeid.

5. Tehnilise rakenduse valideerimine: toetavad riiklikud standardsed viitejoonised

Riikliku standardi viitejooniste komplekt 21CJ103-1 annab süstemaatilisi juhiseid päevavalgustusribades, ventilatsiooni katuseakendes ja tulesuitsu väljatõmbeakendes kasutatavate FRP päevavalgustuspaneelide tootevaliku ja paigaldusdetailide kohta. Kasutusaladeks on profiilplekk-katused, raudbetoonkatused ja seinasüsteemid. Tööstusprojektide, nagu Yantai Lubao terastoru projekt, hankedokumendid on täpsustanud vastavust standardile GB/T 14206-2015, klassi F1 leegiaeglustus, valguse läbilaskvusaste vähemalt 75% ja töötemperatuuri vahemik -40 °C kuni 120 °C.

Peamiste spetsifikatsioonide ülevaade

Järgmised parameetrid põhinevad standardtoodangul ja asjakohastel riiklikel standarditel. Kohandamine on saadaval konkreetsete projektinõuete täitmiseks.

Tehnilised omadused

1. Hajutatud, pimestamiseta valgus.FRP-paneelid hajutavad valgust läbi klaaskiudstruktuuri, tagades ühtlase jaotuse ilma levialadeta. See võib parandada visuaalset mugavust võrreldes läbipaistvate arvutilehtedega.

2. Korrosioonikindlus.FRP materjal on vastupidav hapetele, leelistele ja vananemisele. Seda saab kasutada söövitavates keskkondades, nagu keemiatehased, rannikualad ja loomakasvatusfarmid.

3. Soojuspaisumise ühilduvus.Soojuspaisumistegur on terase omale lähedane. Värvilise teraskatusega kasutamisel laienevad ja tõmbuvad paneelid sarnase kiirusega, vähendades ühenduskohtades lekkeohtu.

4. Leegiaeglustus.Arvestusklassi B1 hapnikuindeksiga vähemalt 30%, mis vastab tööstushoonete üldistele tuleohutusnõuetele.

5. Standardiseeritud disain ja valik.Vastavus standardile GB/T 14206-2015 ja projekteerimisviide 21CJ103-1 annab aluse tootevalikule ja paigaldusdetailidele.

Valiku ja paigaldamise kaalutlused

Katuse päevavalgustusribade jaoks:Valige gofreeritud profiil, mis sobib külgneva metallist katuseplekiga. Ilmastikukindluse säilitamiseks veenduge, et kattumine ja kinnitusdetailid järgivad 21CJ103-1 juhiseid.

Korrodeeriva keskkonna jaoks:Veenduge, et vaigu koostis ja pinnakaitse sobivad konkreetse keemilise kokkupuute jaoks. Rannikualadel veenduge, et kinnitusdetailid ja hermeetikud sobivad FRP materjaliga.

Tuleohutuse tagamiseks:Kui kasutate FRP-paneele tulekindlusega katuse- või seinasõlmedes, kontrollige, kas paneeli leegiaeglustuse reiting ja kogu koost vastavad projekti tulepüsivusnõuetele.

Paigaldamise ajal:Vältige paneelide liigset painutamist või keerdumist. Kasutage liitekohtades sobivaid lõiketööriistu ja hermeetikut. Järgige tootja soovitusi kinnitusdetailide vahekauguse ja servade kauguse kohta, et vältida pragunemist ja lekkimist.

Rakenduse stsenaariumid

1.Suure pinnaga katuse päevavalgustusliistud tööstusettevõtetele ja logistikaladudele, ühilduvad värvilise teraskatusega.

2.Rajatised, mis vajavad loomulikku valgustust, nagu põllumajanduslikud kasvuhooned, lillepuukoolid ja vesiviljeluskohad.

3.Päevavalgustusega katused avalikele hoonetele, sh spordipaikadele, suurtele supermarketitele ja turuplatsidele.

4.Päevavalgusega ümbrissüsteemid söövitavasse keskkonda, nagu keemiatehased ja rannikuhooned.

Korduma kippuvad küsimused

1. Kuidas on FRP võrreldes polükarbonaadiga (PC) päevavalgustuspaneelide jaoks?

FRP-paneelid toodavad klaaskiust tugevdamise tõttu tavaliselt pehmemat hajutatud valgust, samas kui PC-lehtedel on tavaliselt suurem otsene valguse läbilaskvus ja need võivad tekitada levialasid. FRP-l on ka terasele lähemal soojuspaisumise koefitsient, mistõttu see sobib paremini metallkatusega. PC võib olla kergem ja löögikindlam, kuid FRP-d eelistatakse sageli söövitavas tööstuskeskkonnas.

2. Milline on lainepapist FRP paneelide soovitatav kattuvus ja kinnitusdetailide vahe?

Kattuvused ja kinnitusdetailide vahekaugus peavad järgima projekteerimisviidet 21CJ103-1 ja metallist katuseprofiili nõudeid. Üldjuhul peaksid otsaotsad olema vähemalt 150–200 mm ja külgmised ülekatted peavad vastama profiili soovitatavale kattumisele. Kinnitusdetailide vahekaugus on tavaliselt 300–500 mm, kuid kasutada tuleks projektipõhiseid tuulekoormuse arvutusi.

3. Kas FRP päevavalgustuspaneele saab kasutada tulekahju suitsu väljalaske katuseakende jaoks?

Sobiva leegiaeglustusega (klass B1, hapnikuindeks ≥30%) FRP-paneele võib kasutada tulekahju/suitsu väljalaske katuseaknasüsteemides, kui need on projekteeritud ja paigaldatud vastavalt asjakohastele standarditele ja projekti spetsifikatsioonidele. The overall skylight assembly must meet the required fire performance.

4. Kuidas tuleks FRP paneele kohapeal hoida?

Hoidke paneele tasapinnaliselt kuivas, kaetud kohas, eemal otsesest päikesevalgusest ja soojusallikatest. Vältige liigse raskuse virnastamist paneelide peale. Kaitske pinda kriimustuste ja kemikaalide eest. Kui hoiate ajutiselt väljas, katke see läbipaistmatu hingava materjaliga.

5. Millist teavet on hinnapakkumise tegemiseks vaja?

Esitage profiili tüüp, paksus, pikkus, värv, valguse läbilaskvuse nõue ja see, kas paneelid on mõeldud katuse- või seinakatteks. Täpsustage ka projekti asukoht ja kõik erilised keskkonnatingimused (nt kemikaalidega kokkupuude, rannik). See aitab meie meeskonnal soovitada sobivat vaigusüsteemi ja pinnakaitset.
