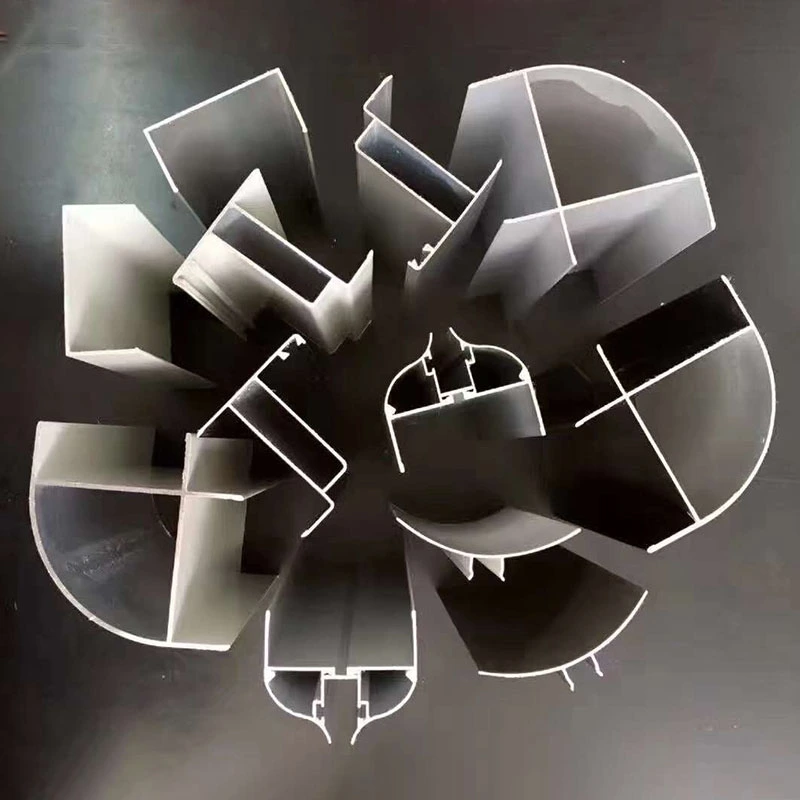

Puhtaruumi alumiiniumtarvikud

Puhtaruumi alumiiniumist tarvikud, tuntud ka kui puhasruumi alumiiniumprofiilid, on spetsiaalsed komponendid, mis on loodud kontrollitud keskkonnaga ümbrissüsteemide jaoks.SENBO ehitusmaterjalidtarnib neid profiile oma puhta ruumi paneelide ja tarvikute valikus, keskendudes mõõtmete täpsusele, pinna puhtusele ja modulaarsele ühilduvusele.

Profiilid on valmistatud 6063-T5 alumiinium-magneesiumi-räni sulamist, kasutades kõrgtemperatuurset ekstrusiooni. Pinnaviimistlused hõlmavad anodeerimist, elektroforeetilist katmist ja pulbervärvimist, millest igaüks on valitud korrosioonikindluse ja sileda, tolmu mittetekitava viimistluse jaoks. Standardprofiili pikkus on 6 meetrit tüki kohta, saadaval on kohandatud lõikamine ja mittestandardsed spetsifikatsioonid.

Funktsionaalselt hõlmab tooteseeria nelja põhikategooriat: lengi ühendusprofiilid (I-profiilid, H-profiilid, T-profiilid), tihendus- ja viimistlusprofiilid (U-kanalid, nurkprofiilid, sise- ja välisraadiusega profiilid), ukse- ja aknaprofiilid (ukseraamid, ukselehe sektsioonid, aknaraamid) ja laeklaasi riputusprofiilid (FFU-profiilid, T-wineamsn kiilid).

Materjali- ja pinnatöötlus

Alusmaterjal on 6063-T5 alumiiniumsulam, mis pakub head tasakaalu tugevuse, sitkuse ja korrosioonikindluse vahel. Tõmbetugevus on vahemikus 150 kuni 350 MPa. Anodeerimisel saadakse kõva, kulumiskindel pind, mida on lihtne puhastada ja mis ei eralda osakesi. Pulbervärvimine tagab vastupidava viimistluse, mis on saadaval laias värvivalikus, samas kui elektroforeetiline kate tagab ühtlase katvuse isegi keerukatel profiilidel.

Kõik pinnatöötlused on välja töötatud nii, et need vastaksid puhta ruumi nõuetele, mis on seotud vähese osakeste tekkega ja vastupidavusega tavalistele desinfektsioonivahenditele. Alumiiniumisulam ise on mittetoksiline, lõhnatu ning vastupidav niiskusele ja hallituse kasvule, mida on tõestanud pikaajaline kasutamine elektroonika-, farmaatsia- ja toiduainetööstuse puhastes ruumides.

Mõõtmete standardid ja tootevalik

Tööstusstandarditest ja tarnijate tooteandmetest koostatud tabelis on toodud tavaliste profiilikategooriate tüüpilised spetsifikatsioonid.

Jõudlus tõelistes paigaldustes

1. Moodulite ühilduvus ja mõõtmete tolerants

Puhtaruumi alumiiniumtarvikud on loodud modulaarse kontseptsiooni alusel, millel on universaalsed spetsifikatsioonid, nagu 40-, 50- ja 75-seeria. Ühenduspilude laiused ja aukude vahed järgivad tööstusharu standardseid mõõtmeid ning pilu laiuse tolerantse reguleeritakse tavaliselt ±0,2 mm piires. See tagab kiire ja tiheda kokkupaneku erinevate komponentide vahel. Tehase kokkupanemise kontroll hõlmab ühenduste tiheduse, mõõtmete kooskõlastamise ja tihenduskonstruktsioonide ühilduvuse kontrollimist, et profiilid pärast paigaldamist ei segaks ega joonduks.

2. Raadiusnurga disain puhastatavuse tagamiseks

Rangete puhtusnõuetega keskkondades, nagu pooljuhtide puhasruumid ja farmaatsia GMP töökojad, viimistletakse seina-seina ja seina-lae ühenduskohad alumiiniumisulamist kattega 50 mm raadiusega (R50). Kumer profiil välistab 90-kraadised nurgad, mis vähendab tolmu kogunemist ning lihtsustab puhastamist ja desinfitseerimist. Sujuv üleminek vähendab ka õhuvoolu turbulentsi, aidates säilitada ühesuunalist laminaarset õhuvoolu kriitilistes tsoonides. Nurgakomponendid kinnitatakse seinapaneelide külge pimeneetide abil, mis võimaldab kiiret paigaldamist ilma keevitamisega seotud tahkete osakeste saastumiseta.

3. Grid Ceiling System FFU toe jaoks

FFU (Fan Filter Unit) võreraamistik on puhasruumi laesüsteemi peamine struktuuritugi. See kasutab ülitugevaid T-kujulisi alumiiniumsulamist profiile, mis on kokku pandud standardsete pistikutega (kahe-, kolme-, nelja- jne). 6063-T5 sulam hoiab süsteemi kerge, kuid tugevana ning profiili ristlõige sisaldab spetsiaalseid kanaleid kommunaalteenuste marsruutimiseks. Ühendused on korrosioonikindluse tagamiseks galvaniseeritud. Standardsete võrgumoodulite sisemine ava on 1180×580 mm, mis vastab FFU paigaldusnõuetele.

Vedrustussüsteem sisaldab 30% ohutusvaru kandevõime osas. Riidepuu vahekaugust hoitakse 1200 mm piires ja raami nivelleerimist hoitakse tolerantsiga alla 1 mm meetri kohta. Võrreldes traditsiooniliste keevitatud raamidega, vähendab see eelmonteeritud lähenemine ehitusaega üle 30% ja parandab järgnevat hooldustõhusust 50%.

4. Pinna puhtus ja tihendusvõime

Pärast anodeerimist või pulbervärvimist on nende profiilide pinnad siledad, jämevabad ja tolmu nakkumiskindlad. Eeltöödeldud sooned võimaldavad paigaldada mittemetallist komponente, nagu tihendusribad, PVC-korgid ja plastikust nurgakaitsed, mis suurendavad tolmu- ja õhutihedust. Alumiiniumisulamist materjal ise on mittetoksiline, lõhnatu, korrosioonikindel ja niiskuskindel, millel on tõestatud pikaajaline toimivus puhastes ruumides paljudes tööstusharudes.

Funktsionaalsed omadused

1. Usaldusväärsed materjaliomadused.6063-T5 alumiiniumsulam tagab ühtlase tekstuuri ja tõmbetugevuse 150–350 MPa. Projekteeritud kasutusiga on tavalistes puhta ruumi tingimustes vähemalt 15 aastat.

2. Tiheda montaaži täpsed tolerantsid.Pilu laiuse tolerants jääb vahemikku ±0,2 mm. Modulaarne disain ja standardsed liidesed tagavad tiheda sobivuse täiendavate materjalidega, nagu puhasruumipaneelid ja tihendusribad.

3. Sile, tolmu mittetekitav pind.Surface treatments including anodizing, electrophoresis, and powder coating produce a smooth, non-porous finish that is corrosion-resistant and easy to clean. See vastab puhta ruumi nõuetele madala osakeste eraldumise osas.

4. Laiaulatuslik tootevalik.Seeriasse kuuluvad kanaliprofiilid, nurkprofiilid, raadiusega nurgaprofiilid, ukse- ja aknaraamid ning FFU võresüsteemid. Soovi korral saab valmistada kohandatud mõõtmeid ja erikujusid.

5. Modulaarne kokkupanek ja korduvkasutatavus.Profiilide kokkupanemisel kasutatakse poltühendusi ja neete, välistades vajaduse keevitamiseks. See võimaldab kiiret paigaldamist, lahtivõtmist ja taaskasutamist, kui on vaja kujundust muuta.

Märkused paigaldamise ja ühilduvuse kohta

Seinapaneelide ühendamiseks:Paneelide vaheühendustena kasutatakse I-tala ja H-tala profiile. Enne paigaldamist veenduge, et profiilipilu laius ühtiks paneeli serva paksusega. Lünkade vältimiseks pingutage kinnitused ühtlaselt.

Nurkade viimistlemiseks:Kasutage R50 või suurema raadiusega profiile seina-seina ja seina-lae ristmikel, et eemaldada tolmupüüdjad. Pimeneetid on soovitatavad kruvide asemel puhtama välimuse ja tahkete osakeste saastumise vähendamiseks.

FFU-võrklagede jaoks:Veenduge, et riidepuu vahe ei ületaks 1200 mm ja et raam oleks tasandatud täpsusega 1 mm meetri kohta. Võre ava 1180 × 580 mm on FFU moodulite jaoks standardne, kuid kohandatud suurusi saab mahutada.

Ukse- ja aknaraamide jaoks: Select profiles that match the cleanroom panel thickness. Verify that the sealing groove is compatible with the intended gasket or sealant. After installation, check that the door or window operates smoothly without binding.

Kus neid profiile kasutatakse

1.Elektroonika ja pooljuhtide puhasruumid: seinapaneelide ja lagede ühendamine ja fikseerimine, samuti FFU-võrklaesüsteemid.

2.Biofarmatseutilised GMP rajatised: R50 raadiusega nurgaprofiilid sise- ja välisnurkade tihendamiseks, tolmu püüdvate surnud tsoonide kõrvaldamiseks.

3.Haigla operatsioonisaalid ja intensiivravipalatid: ukse- ja aknaraamide paigaldus ning õhutiheda sulgemise rakendused.

4.Toiduainete töötlemise puhasruumid: puhaste ruumide paneelide ühendused, põrandakanalite tihendamine ja laevõre paigaldamine.

5.Laboratoorsed puhtad tsoonid: karkassi kokkupanek, kommunaalliinide integreerimine ja tihendamine.

Korduma kippuvad küsimused

1. Millist pinnatöötlust soovitatakse farmaatsia puhastusruumides?

Farmaatsia GMP rajatiste puhul kasutatakse tavaliselt anodeeritud või pulbervärvitud viimistlust, kuna need on mittepoorsed, kergesti puhastatavad ja vastupidavad tavalistele desinfektsioonivahenditele. Elektroforeetilist katet saab määrata keeruka kujuga profiilidele, kus ühtlane katvus on hädavajalik.

2. Kuidas paigaldatakse raadiusega nurgaprofiile ilma keevitamiseta?

Radiaalsed nurgaprofiilid kinnitatakse tavaliselt pimeneetide abil. See meetod tagab turvalise ühenduse, vältides samal ajal keevitamisega seotud kuumust, suitsu ja tahkete osakeste saastumist. Needid paigaldatakse seestpoolt, jättes sileda välispinna, mida on lihtne puhastada.

3. Kas on võimalik tarnida kohandatud profiili pikkusi?

Jah. Standardpikkus on 6 meetrit, kuid profiile saab tehases ettenähtud pikkustesse lõigata. Mittestandardseid ristlõikeid saab valmistada ka kohandatud ekstrusioonistantside abil, võttes arvesse minimaalseid tellimiskoguseid ja tarneaega.

4. Kuidas tagada alumiiniumprofiilide ja puhasruumipaneelide ühilduvus?

Enamik puhaste ruumide paneelide tootjaid kujundavad oma paneelid nii, et need vastaksid tööstusharu standarditele vastavate profiilide pilude laiustele. Enne tellimist veenduge, et paneeli serva paksus ja profiilipilu laius sobivad kokku. Meie tehniline meeskond võib esitada kontrollimiseks mõõtmetega jooniseid ja näidiseid.

5. Milline on FFU laevõresüsteemi kandevõime?

FFU-võrgusüsteem on konstrueeritud 30% ohutusvaruga, mis ületab eeldatavat koormust, mis hõlmab FFU-seadmete, laepaneelide kaalu ja kõiki kasutuskoormusi. Koormuste ühtlaseks jaotamiseks hoitakse riidepuu vahekaugus 1200 mm. Konkreetsete koormuse arvutamiseks esitage meie insenerimeeskonnale FFU kaal ja lae konfiguratsioon.
