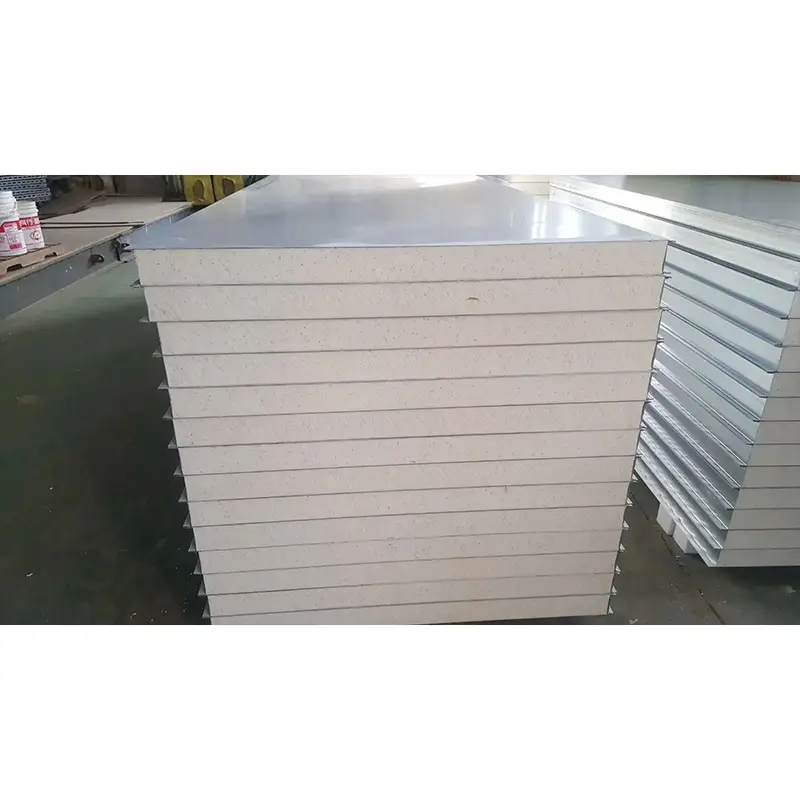

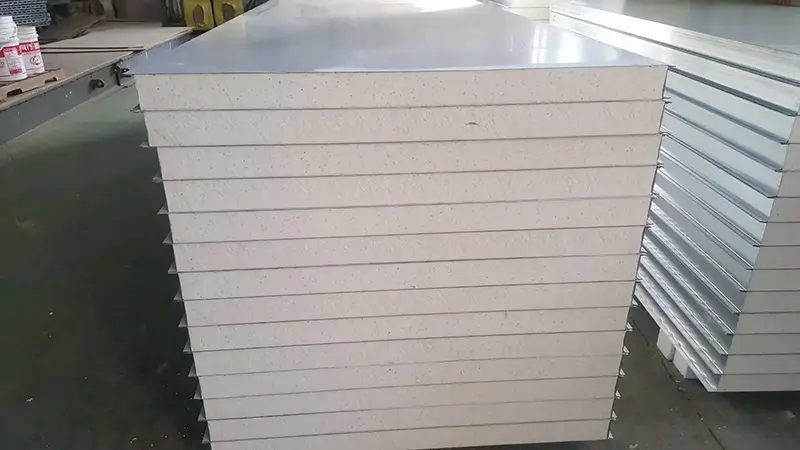

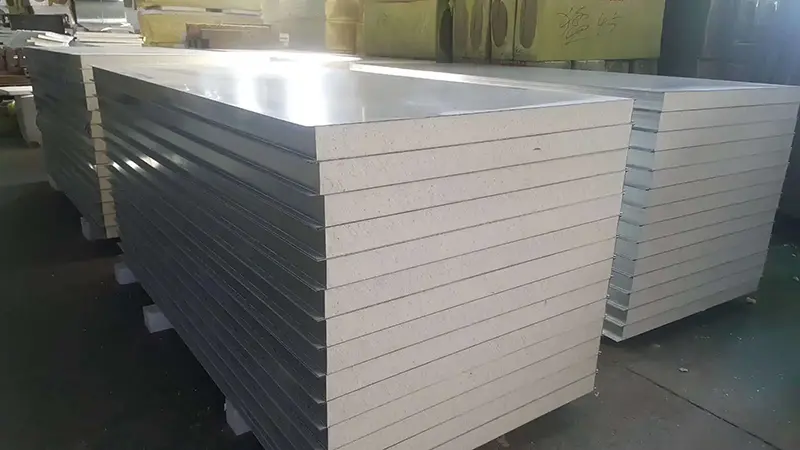

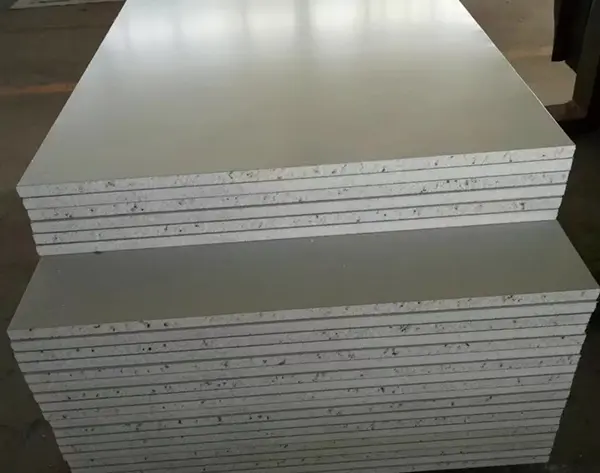

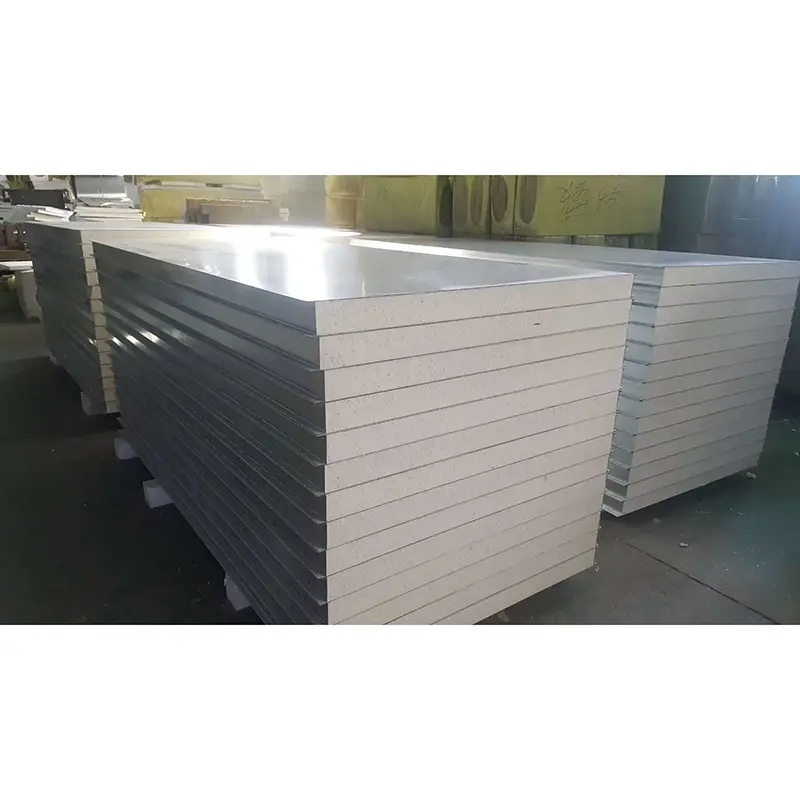

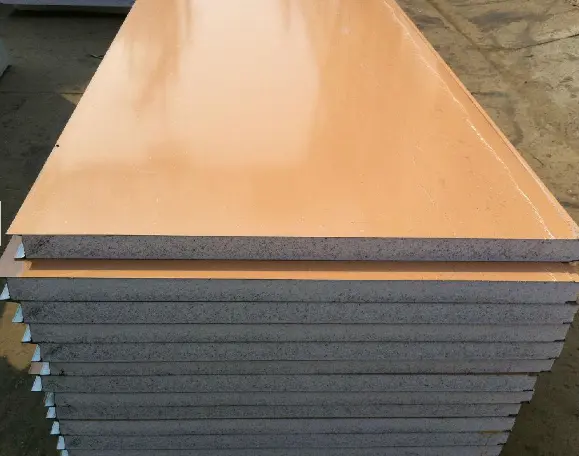

Polüstüreeni puhasruumipaneelid, tuntud ka kui EPS-puhasruumipaneelid, on kerged sandwich-paneelid, mida toodetakse pideval tootmisliinil.SENBO ehitusmaterjalidtarnib neid paneele kontrollitud keskkondadesse, kus soojusisolatsioon ja kulutõhusus on esmatähtsad ning kus tulekindlusnõuded on piiratud.
Paneelid koosnevad pinnakattega kaetud terasest, tsingitud terasest või roostevabast terasest, mis on kuumuse ja rõhu all ühendatud vahtpolüstüreeni südamikuga. Pinnase paksus on vahemikus 0,4 mm kuni 1,2 mm. EPS südamiku tihedus on 12–25 kg/m³, standard on 16 kg/m³. Suletud rakuga struktuur sisaldab sõltumatuid suletud õhumulle, mis aitavad kaasa soojusisolatsioonile.
Standardne ühendusviis on keele-soonliide, mida nimetatakse ka isase-naise blokeerimissüsteemiks. Saadaval on ka tsentreeritud liitevõimalused. Mõlemad meetodid tagavad külgnevate paneelide vahel tiheda tihendi.
Paneeli paksus on vahemikus 40 mm kuni 250 mm, standardsuurustega 50 mm, 75 mm ja 100 mm. Kohandamine on selles vahemikus saadaval. Standardlaiused on 950 mm ja 1150 mm ning paneeli pikkus võib ulatuda 12 000 mm-ni olenevalt projekti nõuetest.
Pinnaprofiil võib olla tasane või soonikkoes ning PVC kaitsekile katab pinna, et vältida kriimustusi transportimisel ja paigaldamisel.
Tooted liigitatakse tuletõkestusvõime järgi kahte kategooriasse. Standardsetel EPS-paneelidel ei ole tuleaeglustavaid lisandeid ja need on piiratud piirkondadega, kus tulekindlust ei nõuta. Tulekindlad EPS-paneelid sisaldavad lisaaineid ja võivad saavutada klassi B1 või B2 reitingud.
EPS vahtsüdamikul on madal soojusjuhtivus, mis tagab tõhusa soojusisolatsiooni. Allolevas tabelis on mõõdetud soojusülekandetegurid erinevate paneelide paksuste jaoks, mis põhinevad 0,5 mm värvitud terasest vooderdistel ja EPS tihedusega 16 kg/m³.
| Paneeli paksus (mm) | Soojusülekandetegur W/(m²·K) |
|---|---|
| 50 | 0.663 |
| 75 | 0.442 |
| 100 | 0.330 |
| 150 | 0.220 |
| 200 | 0.160 |
| 250 | 0.133 |
75 mm paksusel on soojusülekandetegur alla 0,45 W/(m²·K), mis on parem kui sama paksusega kivivilla sandwich-paneelid. See muudab EPS paneelid sobivaks puhastesse ruumidesse, kus on temperatuuri reguleerimise nõuded.
EPS puhasruumi paneelide väike omakaal on üks nende tunnusjooni. Allolevas tabelis on näidatud kaal ruutmeetri kohta erinevate paksuste puhul, võttes aluseks sama pinnakatte ja südamiku spetsifikatsioonid.
| Paneeli paksus (mm) | Kaal (kg/m²) |
|---|---|
| 50 | 10.00 |
| 75 | 10.44 |
| 100 | 10.89 |
| 150 | 11.79 |
| 200 | 12.69 |
| 250 | 13.59 |
Võrdluseks, 50 mm kivivillast puhasruumi paneel kaalub ligikaudu 15–16 kg/m². EPS-paneelide kergem kaal lihtsustab käsitsemist ja paigaldamist ning muudab need sobilikuks tagantjärele paigaldamiseks olemasolevatele väiksema kandevõimega konstruktsioonidele.
Puhasruumi polüstüreenpaneelid tagavad heliisolatsiooni põhitaseme. Erinevate paksuste mõõdetud väärtused on loetletud allpool.
| Paneeli paksus (mm) | Heliisolatsioon (dB) |
|---|---|
| 50 | 20.0 |
| 75 | 21.5 |
| 100 | 23.0 |
See heliisolatsiooni tase on piisav tavaliste tööstusettevõtete ja tavaliste puhaste ruumide jaoks, kuid see on madalam kui kivivilla või magneesiumoksüsulfaadi paneelidel.
Seinapaneelidena kasutamisel varieeruvad lubatud vertikaalsed koormused paksuse ja tuulekoormuse tingimustes. Allolevas tabelis on toodud võrdlusväärtused.
| Tuulekoormus (kg/m²) | 50 mm | 75 mm | 100 mm | 150 mm | 200 mm | 250 mm |
|---|---|---|---|---|---|---|
| 2.5 | 1100 | 2000 | 2700 | 4700 | 6800 | 8800 |
| 3.5 | 1400 | 2500 | 2400 | 5000 | 6200 | 8200 |
| 4.0 | 800 | 1600 | 2400 | 4200 | 7000 | 9400 |
75 mm paksune paneel talub 2,5 kg/m² tuulekoormuse korral lubatud vertikaalkoormust 2000 kg/m², mis vastab standardsete puhasruumide vaheseinte kandenõuetele.
EPS-puhasruumi paneele kasutatakse tavaliselt puhtas keskkonnas, mille tulepüsivusnõuded on piiratud:
Elektroonikatööstus:Põhilistele tolmukindlusnõuetele vastavad vaheseinad ja ripplaed üldelektroonika tootmise töökodadele.
Toidu töötlemine:Toidutootmistöökodade ja ladude seina- ja laeviimistlus, mis aitab hoida tolmu ja mustuse tootmispindadest eemal.
Tervishoid:Koridorid, riietusruumid ja muud abiruumid mittekriitilistes haiglaosakondades.
Üldised tööstusettevõtted:Töötlemis- ja montaažitöökodade sisemised vaheseinad ja korpuse konstruktsioonid.
Järgmised parameetrid põhinevad standardtoodangul ja mõõdetud katseandmetel. Kohandamine on saadaval.
| Jõudlusnäitaja | Parameeter/Spetsifikatsioon | Märkmed |
|---|---|---|
| Kattematerjal | Värvkattega teras / tsingitud teras / roostevaba teras | Paksus: 0,4–1,2 mm |
| Põhimaterjal | Vahtpolüstüreen (EPS). | Tihedus: 12–25 kg/m³ |
| Paneeli paksus | 40-250 mm | Standard: 50/75/100 mm; kohandatav |
| Efektiivne laius | 950 mm, 1150 mm | |
| Paneeli pikkus | ≤12 000 mm | Kohandatav vastavalt projekti vajadustele |
| Soojusülekandetegur (75 mm) | 0,442 W/(m²·K) | Parem kui sama paksusega kivivill |
| Pinna tihedus (50 mm) | ≈10 kg/m² | Kergem kui kivivilla paneelid |
| Heliisolatsioon (50 mm) | 20 dB | Põhiline akustiline jõudlus |
| Põlemisjõudlus | Tulekindlus puudub (standard) / B1 või B2 (tuldaeglustav) | Standardne EPS on tuleohtlikes piirkondades keelatud |
1. Kulusäästlik lahendus.EPS-paneelid pakuvad olulisi kulueeliseid võrreldes kivivilla ja alumiiniumist kärgstruktuuriga paneelidega, muutes need ökonoomseks valikuks suurte üldiste puhaste ruumide projektide jaoks.
2. Kerge ja tõhus paigaldus.50 mm paksune paneel kaalub ligikaudu 10 kg/m², mis on tunduvalt kergem kui sama paksusega kivivillapaneelid. See vähendab käitlemiskulusid ja kiirendab ehitamist.
3. Hea soojusisolatsioon.75 mm paksuse paneeli soojusülekandetegur on 0,442 W/(m²·K), mis on parem kui sama paksusega kivivillapaneelid.
4. Piisav kandevõime.75 mm paneel toetab 2000 kg/m² tuulerõhu all 2,5 kg/m², mis vastab standardsete vaheseinte konstruktsiooninõuetele.
5. Selgelt määratletud rakendusala.Paneelid sobivad üldistesse puhastesse keskkondadesse, kus tulekindlust ei nõuta, näiteks elektroonikakomponentide töökojad ja toiduainete töötlemise alad.
EPS-südamik on põlev. Põlemisel tekitab see mürgist suitsu ja suitsu ning standardtootel ei ole tulepüsivust. Kehtivad järgmised piirangud:
1.Standardsed EPS-paneelid on keelatud puhaste ruumide projektides, mis nõuavad konkreetset tulekindlust, sealhulgas farmaatsia GMP töökojad, haiglate operatsioonisaalid ja elektroonikakiipide tootmisettevõtted.
2.Neid võib kasutada ainult piirkondades, kus kohalikud ehitiste tuleohutusnormid lubavad mittetuldaeglustavaid materjale.
3.Projektide jaoks, mis nõuavad tulekindlaid paneele, tuleks valida alternatiivid, nagu kivivillast puhasruumipaneelid (A-klassi mittesüttiv) või magneesiumoksüsulfaatpaneelid.
4.Kui nõutakse tuleaeglusti reitingut, tuleks kaaluda ainult neid EPS-paneele, millele on lisatud leegiaeglustid, mis on testitud ja sertifitseeritud klassiga B1 või B2 ning nende kasutamine peab vastama kohalikele eeskirjadele.
1.Üldised elektroonikatootmis- ja komponentide montaažitöökojad, millel pole erilisi tulekindlusnõudeid.
2.Toidutöötlemistöökojad ja toidulaod mittekõrge temperatuuriga piirkondades.
3.Haiglate koridorid, riietusruumid ja mittekriitilised meditsiinilised tugialad.
4.Sisemised vaheseinad ja ümbrised standardsetele tööstusettevõtetele, nagu mehaaniline ja montaažitöökoda.
EPS-paneelid on kergemad ja odavamad ning neil on sama paksuse juures veidi parem soojusisolatsioon. Kivivillapaneelid on aga A-klassi mittesüttivad ja sobivad tulekindlusnõuetega piirkondadesse, standardsed EPS-paneelid aga mitte. Valik sõltub projekti tuleohutusnõuetest ja eelarvest.
Enamasti ei. Farmaatsia GMP töökojad nõuavad tavaliselt A-klassi mittesüttivaid paneele. Isegi tulekindlad EPS-paneelid, millel on B1 või B2 reiting, ei pruugi vastata nende rajatiste tuleohutusnõuetele. Selle asemel soovitatakse üldiselt kivivilla või magneesiumoksüsulfaadi paneele.
EPS-paneele tuleb hoida tasapinnaliselt kuivas, kaetud kohas, eemal süüteallikatest, sädemetest ja lahtisest leegist. Neid tuleks pikema aja jooksul kaitsta otsese päikesevalguse eest, kuna UV-kiirgus võib pinnast ja südamikku kahjustada. PVC kaitsekile peaks jääma paigale kuni lõpliku paigaldamiseni.
Need paneelid on mõeldud kasutamiseks siseruumides. Välistingimustes kasutamiseks peavad pinnakattematerjalid ja konstruktsiooni tugi olema spetsiaalselt välja töötatud välistingimuste jaoks ning sõlme tuleohutust tuleb hinnata. Enne EPS-paneelide välist kasutamist on soovitatav konsulteerida tootjaga.
Standardsel EPS-il ei ole tuleaeglustavaid lisandeid ja sellel puudub tulekindlus. Tulekindel EPS sisaldab lisaaineid, mis aeglustavad leekide levikut ja võivad testimisel saavutada klassi B1 või B2 reitingud. Kuid isegi tulekindel EPS jääb põlevaks ja seda tuleks kasutada ainult siis, kui tuleohutusnormid seda lubavad.
