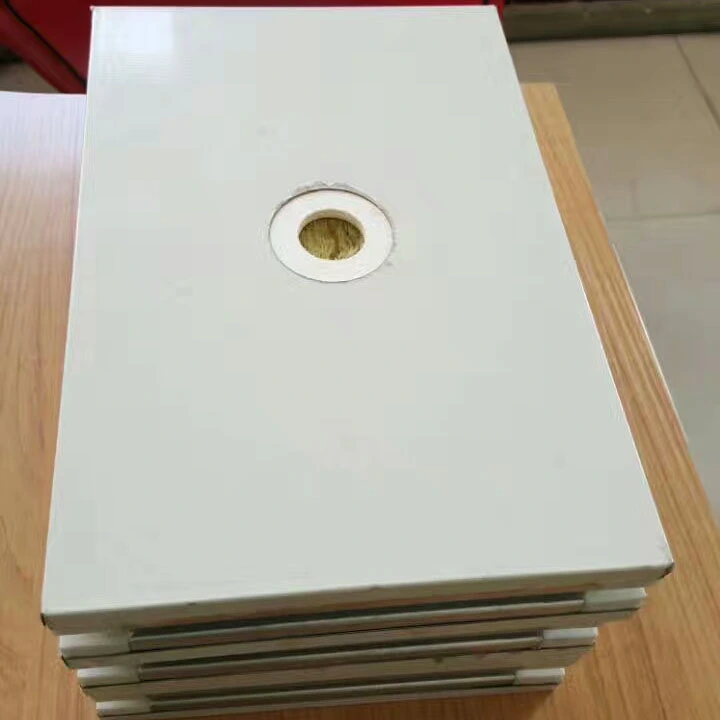

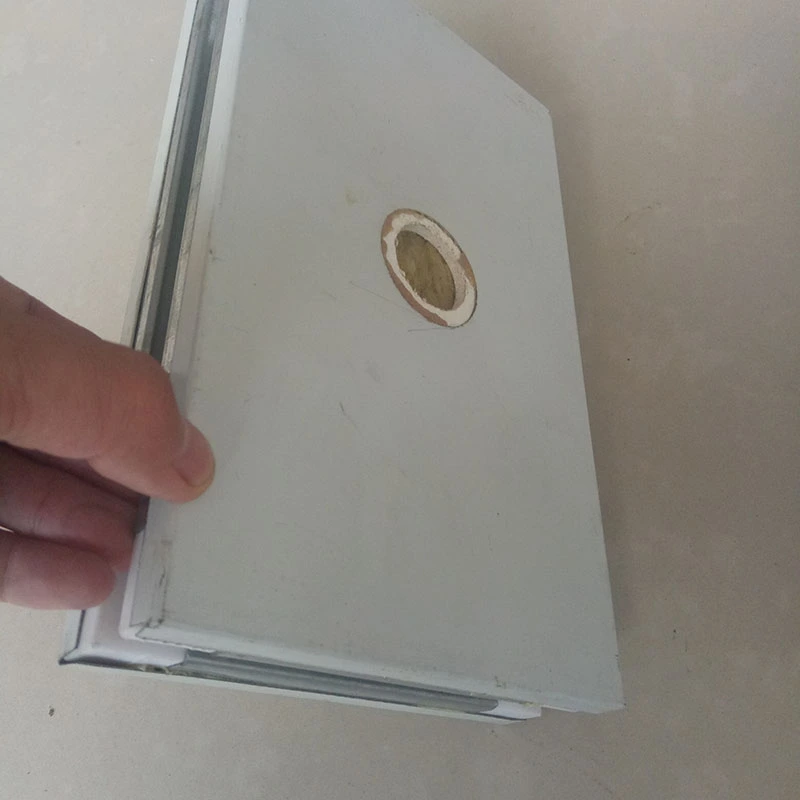

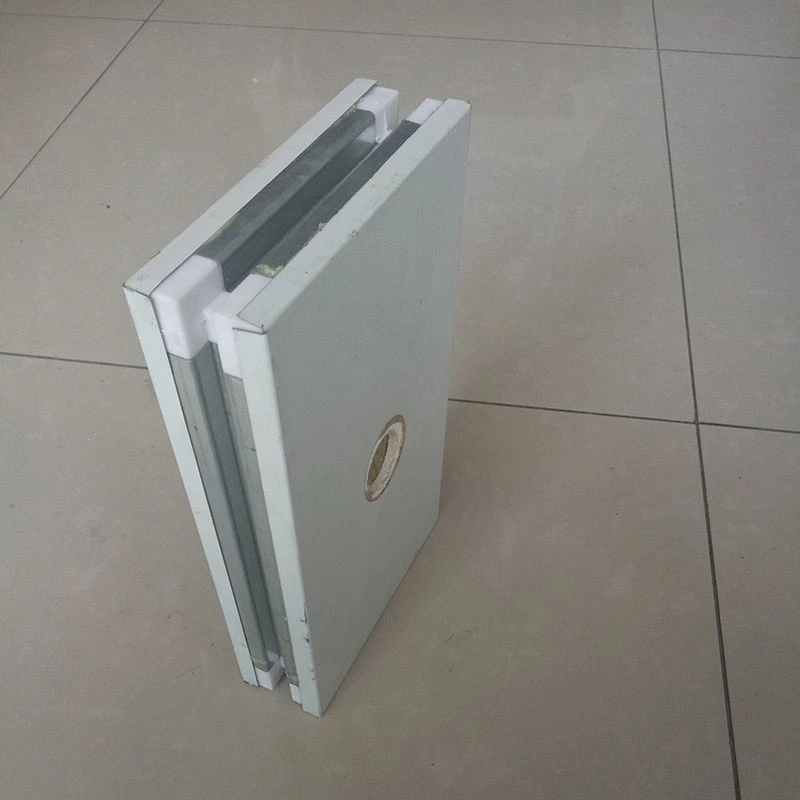

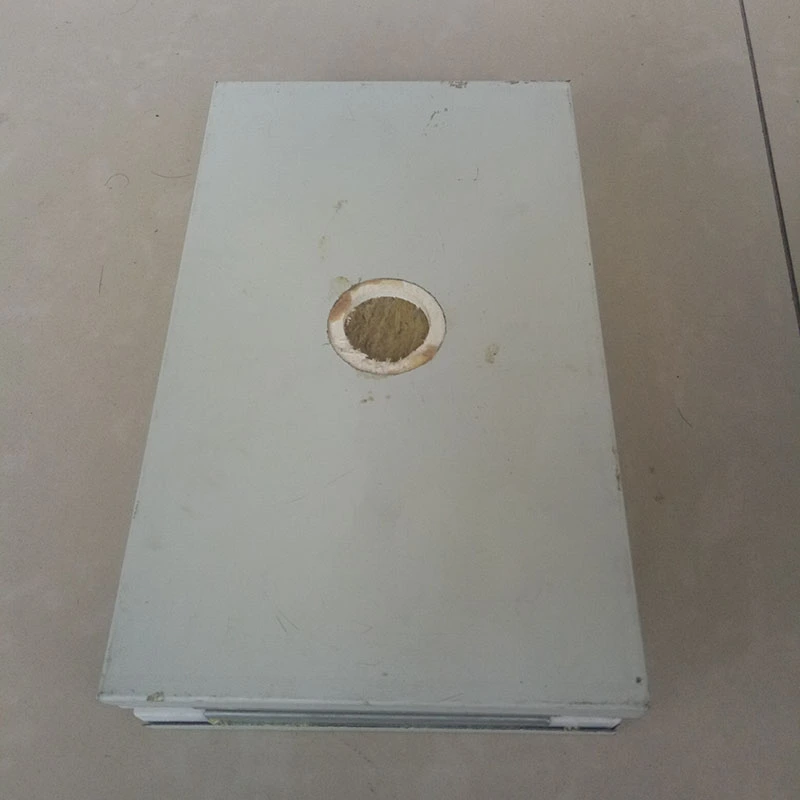

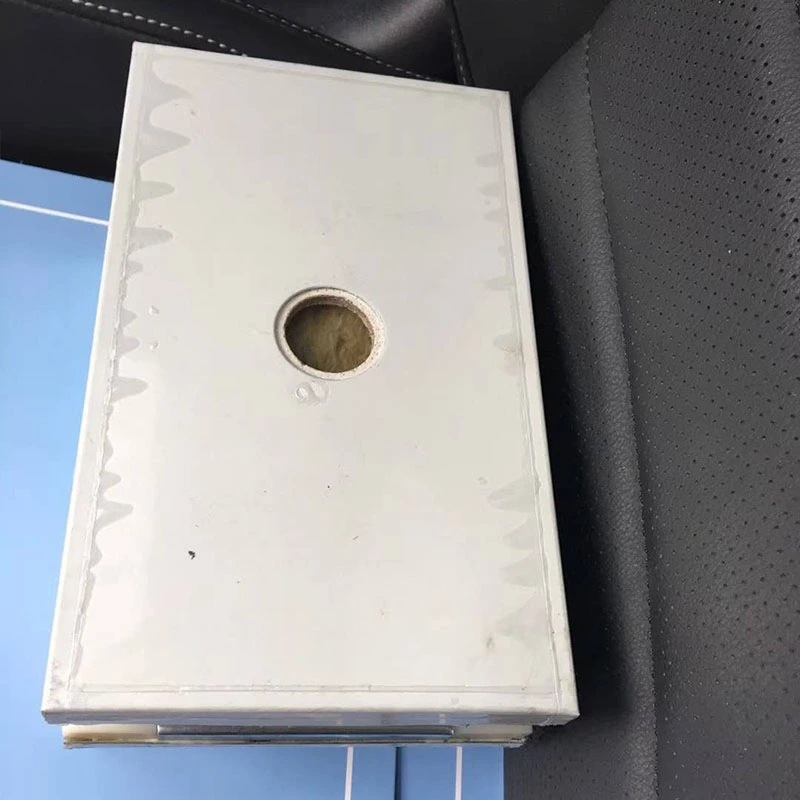

Käsitsi valmistatud puhta ruumi paneelid

Käsitsi valmistatud puhasruumipaneelid, tuntud ka kui käsitsi valmistatud komposiitpaneelid, on korpuse materjalid, mis on toodetud sisemise raami käsitsi kokkupanemise, mitte pideva tootmisliini töötlemise teel.SENBO ehitusmaterjalidtarnib neid paneele puhaste ruumide projektide jaoks, mis nõuavad suurt mõõtmete täpsust, pinna tasasust ja tihedat vuukide tihendamist.

Paneelidel on komposiitkihtstruktuur, mille mõlemal küljel on puhasruumikvaliteediga värvitud teraskatted (paksus 0,4–0,8 mm, roostevaba teras on saadaval nõudmisel) ja funktsionaalne südamikumaterjal. Ümbermõõt on tihendatud tsingitud terasribaga. Peamine erinevus masinaga valmistatud paneelidest on käsitsi kokkupanemise protsess, mis võimaldab raami joonduse ja liitekoha sobivuse üle rangemalt kontrollida. See muudab paneelid eriti sobivaks keskkondadesse, kus on ranged õhutiheduse ja esteetilised nõuded.

Saadaval olevad põhimaterjalid

Saadaval on mitu põhivalikut, millest igaüks on valitud erinevate tulekindluse, tugevuse ja eelarvenõuete järgi.

Kivivilla/klaasmagneesiumi (MGO) kivivilla komposiit südamik:Kasutab hüdrofoobset kivivilla (tihedus 100–140 kg/m³, soojusjuhtivus ≤0,043 W/(m·K), hüdrofoobsus ≥98%), mis on lamineeritud ühelt või mõlemalt poolt klaasmagneesiumiga tugevdatud plaatidega. Kahepoolne MGO konfiguratsioon pakub kõrgeimat tulepüsivust.

Magneesiumoksüsulfaadi (MOS) tuum:Omab klassi A1 tulekindlust, veeimavus ≤0,8% ja vastupidavus kõrgele temperatuurile üle 1200 °C. See ühendab tulekindluse ja niiskuskindluse kerge profiiliga.

Ränikivist (modifitseeritud kivivillast) südamik:Tihedus on ligikaudu 80 kg/m³, põlemisklassi A ja tulepüsivustemperatuuriga üle 1000°C.

Paberist või alumiiniumist kärgstruktuuri südamik:Kerge ja ülitugev, sobib rakendustele, millel on omakaalupiirangud või nõudlikud pinnatasasuse nõuded.

Mõõtmed ja ühendusviisid

Paneeli paksuse valikud hõlmavad 50 mm, 75 mm ja 100 mm, kohandatav on vahemikus 30 mm kuni 200 mm. Standardlaiused on 980 mm ja 1180 mm ning soovi korral on võimalik toota ka mittestandardseid laiusi. Seinapaneelide pikkus ulatub 6000 mm-ni, laepaneelide pikkus aga 3000 mm-ni.

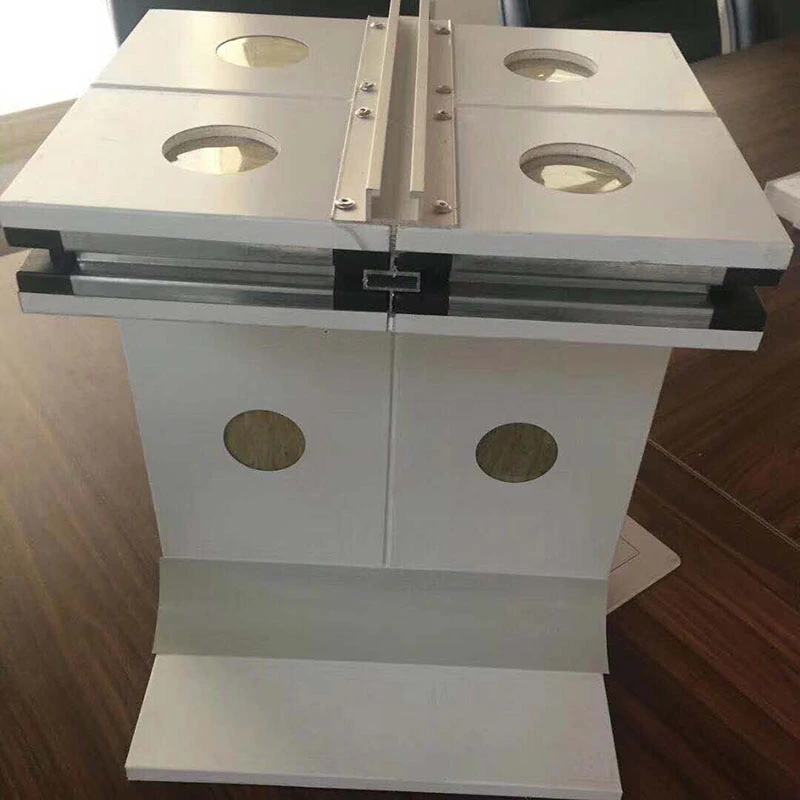

Ühendusmeetodid hõlmavad H-profiili, täpi ja soonega, blokeerivat ja "kolm emast-üks-mees" liigendikonfiguratsiooni. Valik sõltub paigaldamise järjekorrast, tihendusnõuetest ja sellest, kas on ette nähtud edaspidine lahtivõtmine.

Toode vastab standarditele GB/T 23932-2009 (ehitiste metallkattega soojusisolatsioonikihid) ja JC/T 2761-2023 (puhastusfunktsiooniga dekoratiivpaneelide puhastusomaduste tehnilised nõuded).

Projektikogemus ja tulejõudlus

Tuleohutus on puhaste ruumide projekteerimisel põhiküsimus. Sõltuvalt südamiku materjalist võib põlemisvõime ulatuda klassini A või klassi A1. Tulepüsivuse piirid varieeruvad olenevalt konfiguratsioonist: 50 mm ühe MGO kihi ja kivivillaga paneelid saavutavad vähemalt 1 tunni; 50 mm paneelid kahekordse MGO kihiga saavutavad vähemalt 2 tundi; ja kahekordse MGO kihiga 100 mm paneelid ulatuvad vähemalt 4 tunnini. Magneesiumoksüsulfaatpaneelid taluvad kõrgeid temperatuure üle 1200°C ilma mürgist suitsu eraldamata.

Yantai New Era Health Industry New Park projekti jaoks (koguinvesteering 2 miljardit RMB, katab 278 300 m²) valiti topelt-MGO kivivillast käsitsi valmistatud paneelid terviselisandite tootmistsehhi, igapäevase keemiatootmise töökoja ning teadus- ja arendustegevuse/testimiskeskuse jaoks. Kogu kasutusala oli ligikaudu 26 000 m². Projektis kasutati 0,8 mm tsingitud terasest vöörikujulist raami ja spetsiaalseid nurgasüsteeme. Soovi korral on saadaval projekti dokumentatsioon ja fotod.

Structural and Mechanical Performance

Komposiit-MGO tugevduskiht ja tsingitud terasest perimeetri raamistus annavad nendele paneelidele suurema paindekandevõime ja löögikindluse kui masinaga valmistatud paneelidel. Testimine näitab paindevõimet vähemalt 0,5 kN/m² seinapaneelide ja 1,2 kN/m² laepaneelide puhul, mõõdetuna läbipainde juures L₀/250.

Pinna tasasus on 0,5 mm või parem, mis toetab puhaste ruumide ehituse rangeid viimistlusnõudeid ja aitab paneelidel püsida tasaseks ka pikaajalisel kasutamisel.

Niiskus, hallitus ja termiline jõudlus

Tihe metallkate ja hüdrofoobne kivivillasüdamik (vetthülgavus ≥98%) hoiavad paneelid puhtad niiskuse imamisest ja hallituse tekkest kõrge õhuniiskusega puhastes ruumides. Magneesiumoksüsulfaadi südamiku veeimavus on 0,8% või vähem ja pärast kaheksatunnist vettekastmist see ei deformeeru. MGO komposiitkiht lisab täiendavat niiskuskindlust ja sellel on looduslikud antimikroobsed omadused.

Kivivillasüdamiku soojusjuhtivus jääb vahemikku 0,035–0,043 W/(m·K), olenevalt konkreetsest südamiku tüübist. Hüdrofoobne töötlus aitab säilitada isolatsiooni stabiilset jõudlust püsiva temperatuuri ja niiskuse tingimustes, vähendades HVAC energiatarbimist.

Eemaldatavus ja kohanemisvõime tulevikus

Käsitsi kokkupandud konstruktsioon võimaldab üksikuid paneele kahjustamata eemaldada ja uuesti paigaldada. See on kasulik, kui seadmeid on vaja ümber paigutada, protsesse kohandada või pärast esialgset ehitamist ruumiline ümberkonfigureerimine. Paneele saab kohandada ka kumerate nurkade, sisseehitatud torude, eelnevalt lõigatud avade ja integreeritud akendega, mis vähendab kohapealset sekundaarset töötlemist ja aitab säilitada puhasruumisüsteemi üldist välimust.

Tehnilised andmed

Järgmised parameetrid põhinevad standardtoodangul ja asjakohastel katsestandarditel. Katsearuanded on saadaval nõudmisel.

Valiku kaalutlused rakenduse järgi

Farmaatsia GMP töökodade ja vaktsiinide tootmisliinide jaoks:100 mm paksused topelt-MGO kivivilla paneelid on sageli ette nähtud tuletsoonide jaoks, kus nõutakse 4-tunnist reitingut. Veenduge, et südamiku materjal ja kattekiht vastavad projekti puhastatavuse ja desinfitseerimise ühilduvuse nõuetele.

For electronics and semiconductor cleanrooms:Kui omakaal on probleem, võib kaaluda kergeid südamikke, nagu alumiiniumist kärgstruktuuri. Veenduge, et paneeli tasapinnalisus vastab laminaarse õhuvoolu ühtluse nõuetele.

Kõrge õhuniiskusega toiduainete töötlemise piirkondade jaoks:MOS-südamikud pakuvad madalat veeimavust ja looduslikke antimikroobseid omadusi. Kombineerige roostevabast terasest vooderdistega kohtades, kus on sageli pesemist.

Ruumide jaoks, mida saab ümber seadistada:Valige ühendusviis, mis toetab lahtivõtmist, näiteks H-profiil või blokeerivad liigendid. See vähendab tulevasi renoveerimiskulusid ja minimeerib paigutuse muutmise ajal seisakuid.

Tüüpilised rakendused

1.Suure tuleohutusega puhasruumid biofarmatseutiliste GMP töökodade, vaktsiini tootmisliinide ja bioloogiliste laborite jaoks.

2.Haiglate operatsiooniruumid, intensiivravipalatid ning farmaatsia uurimis- ja arenduslaborid.

3.Puhasruumid elektroonika ja pooljuhtide jaoks, kiipide tootmistehased ja täppisinstrumentide töökojad.

4.Korpused toiduainete töötlemise puhasruumidele, piimatootmisruumidele ja keskköökidele.

5.Puhasruumid uue energia liitiumakude tootmiseks ja fotogalvaaniliste moodulite tootmiseks.

Korduma kippuvad küsimused

1. Mis on käsitsi valmistatud paneelide peamine eelis masinaga valmistatud puhaste ruumide paneelide ees?

Käsitsi valmistatud paneelid pakuvad paremat kontrolli sisemise raami joonduse ja liigendi sobivuse üle, mis tagab parema pinna tasasuse ja üldise jäikuse. Need on sageli ette nähtud kõrgekvaliteediliste puhaste ruumide jaoks, kus õhutihedus ja kandevõime on kriitilise tähtsusega. Masinaga valmistatud paneelid on ökonoomsemad ja võivad olla piisavad tavapäraste rakenduste jaoks.

2. Millise südamiku materjali peaksin valima 4-tunnise tulekindlusega seina jaoks?

4-tunnise tulekindluse jaoks on soovitatav konfiguratsioon 100 mm paksune paneel kahepoolse magneesiumoksiidplaatide ja kivivilla südamikuga. Seda on testitud 4-tunnise piiranguni. Kinnitage projekti tuleohutusinseneriga, et määratud koost vastab kohalike koodide nõuetele.

3. Kas käsitsi valmistatud paneele saab lahti võtta ja uuesti kasutada?

Jah. Eemaldatav disain võimaldab üksikuid paneele kahjustamata eemaldada ja uuesti paigaldada. See on eriti kasulik puhastes ruumides, kus seadmete paigutus muutub või kus plaanitakse tulevikus laiendada. Ühendusmeetodi valik mõjutab lahtivõtmise lihtsust.

4. Kuidas võrreldakse MOS-südamike niiskuskindluse poolest kivivillasüdamikega?

Mõlemad südamikud on niiskuskindlad. MOS-südamike veeimavus on 0,8% või vähem ja need ei deformeeru pärast pikaajalist sukeldumist. Kivivillast südamikud toetuvad hüdrofoobsele töötlusele, et saavutada vähemalt 98% vetthülgavus. Äärmiselt niiskes keskkonnas võib MOS olla parem valik; enamiku puhaste ruumide rakenduste puhul toimib kumbki südamik korralikult suletuna hästi.

5. Millised kohandamisvõimalused on käsitsi valmistatud paneelide jaoks saadaval?

Kohandamine hõlmab mittestandardseid paksusi (30–200 mm), erilaiusi, kumeraid nurki, sisseehitatud torusid, eelnevalt lõigatud avasid ja integreeritud aknaid. Need valikud aitavad vähendada kohapealset sekundaarset töötlemist ja säilitada puhta ruumi visuaalse järjepidevuse. Kohandatud tellimuste puhul kehtivad minimaalsed kogused ja pikendatud tarneaeg.
