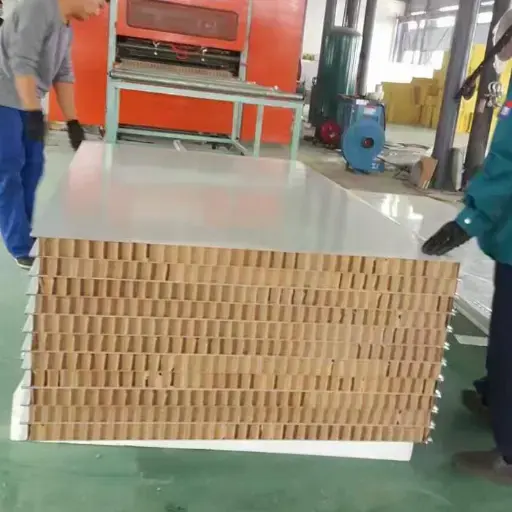

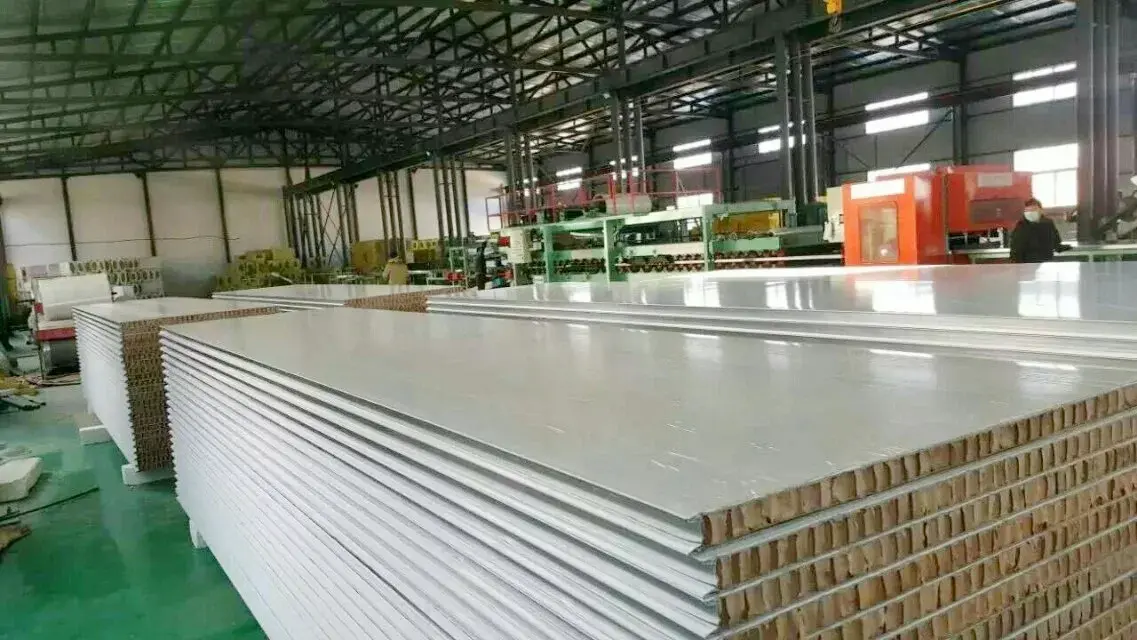

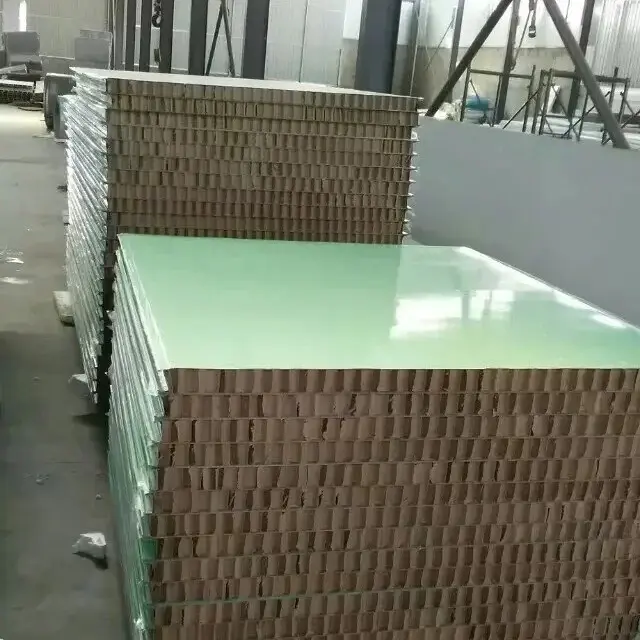

Paberist kärgstruktuuri puhasruumipaneelid

Paper Honeycomb Cleanroom Panels on kergekaalulised komposiitpaneelid, mis on mõeldud kontrollitud keskkonnaga karpide jaoks.SENBO ehitusmaterjalidtarnib neid paneele puhaste ruumide projektide jaoks, mis seavad prioriteediks konstruktsioonikoormuse ja keskkonnamõju vähendamise.

Paneel kasutab komposiitkihtstruktuuri. Katted on valmistatud värvitud terasest, tsingitud terasest või roostevabast terasest paksusega 0,3–1,0 mm, kohandatavad vastavalt projekti nõuetele. Südamik on leegiaeglustavast paberist kärgstruktuurist ja servad suletakse külmtõmmatud profiilidega, enne kui koost ühendatakse lõpliku paneeliga.

Kärgstruktuuri südamik on valmistatud naturaalsest puidumassist, töödeldud lainelise kujuga ja ühendatud veekindla liimiga, et moodustada kuusnurkne struktuur. See disain pakub struktuurset tuge, hoides paneeli kergena. Südamiku tihedus jääb vahemikku 20–42 kg/m³ ja survetugevus 1,5–5,0 MPa.

Saadaolevad mõõtmed ja ühendusviisid

Paneelide standardpaksused on 50 mm, 75 mm ja 100 mm, kohandatav on 35 mm kuni 250 mm. Standardlaiused on 950 mm, 980 mm, 1150 mm ja 1180 mm. Seinapaneeli pikkus võib ulatuda 9000 mm-ni, samas kui laepaneeli pikkus on piiratud 4000 mm-ni.

Saadaval on mitu ühendusviisi, mis sobivad erinevate paigaldusstsenaariumidega: täpikeel, keskne alumiiniumprofiil, isane-maasliide ja "kolm-ema-üks-isane" konfiguratsioonid.

Testitud jõudlusandmed

1. Tulekindlus: klass B1 ja ≥60 minutit

Leegiaeglustamist on testinud riiklik tulekindlate ehitusmaterjalide kvaliteedijärelevalve ja katsetamise keskus vastavalt standardile GB 8624-1997, saavutades klassi B1 (leegiaeglustaja). Hapnikuindeks on vähemalt 44,2%, mis ületab B1-klassi standardnõude.

Erinevalt polüstüreensüdamikest, mis tulega kokku puutudes sulavad ja tilguvad, söestub paberist kärgstruktuuri südamik põlemata ega tekita mürgiseid aineid. 100 mm paksuse paneeli tulepüsivus on vähemalt 60 minutit.

2. Soojusisolatsioon: juhtivus ≤0,048 W/(m·K)

Poorne kärgstruktuuri tagab tõhusa soojusisolatsiooni. Mõõdetud soojusjuhtivusega mitte üle 0,048 W/(m·K) vähendab paneel soojusülekannet sise- ja välisruumide vahel. See jõudlus on võrreldav sama paksusega kivivilla puhastusruumide paneelidega, kuid paneel kaalub vaid 60–70%.

3. Mehaanilised omadused: survetugevus 1,5–5,0 MPa

Kuusnurkne kärgstruktuuri pakub häid survetugevust ja tõmbeomadusi. Mõõdetud survetugevus jääb vahemikku 1,5–5,0 MPa, ületades sarnase tihedusega vahtplastist südamikke. Külmtõmmatud servaraam parandab veelgi üldist jäikust ja paindekandevõimet. Need omadused toetavad selliseid rakendusi nagu ripplaed elektroonikatehastes ja vaheseinad farmaatsiatöökodades.

4. Kerge konstruktsioon: vähendatud konstruktsioonikoormus

Südamikutihedusega 20–42 kg/m³ kaaluvad paberist kärgstruktuuriga paneelid ligikaudu 60–70% vähem kui sama paksusega kivivillapaneelid. See on eriti kasulik ripplaesüsteemide ja vaheseinte puhul kõrghoonete puhasruumides, kuna see vähendab põhikonstruktsiooni koormust ja võib alandada vundamendikulusid.

5. Keskkonnaprofiil: taastuv ja taaskasutatav

Südamik on valmistatud naturaalsest puidumassist ja tootmisprotsess on energiasäästlik. Paneelid ei sisalda mürgiseid komponente ega eralda kasutamise ajal kahjulikke heitmeid. Kasutusaja lõpus on paneelid täielikult taaskasutatavad.

6. Puhasruumi ehitusrakendused

Paberist kärgstruktuuri puhasruumi paneele on kasutatud mitmes puhasruumi seades:

Haigla operatsiooniruumid:Seina- ja laesüsteemid tagavad puhta keskkonna, tiheda, sileda pinna ja tihedate liigenditega, mis aitavad vältida bakterite kasvu.

Elektroonika ja kiipide tootmine:Kergekaalulisi paneele kasutatakse lagede ja vaheseinte jaoks, kus vähendatud kaal lihtsustab ülaosa paigaldamist.

Farmaatsia GMP töötoad:Paneelid vastavad puhtuse- ja isolatsiooninõuetele ning B1-klassi tulekindlus toetab tootmisohutust.

Toiduainetöötlemisettevõtted:Seinad ja vaheseinad on kergesti puhastatavad, niiskuskindlad ja saastevabad.

Tehnilised andmed

Järgmised parameetrid põhinevad standardtoodangul ja asjakohastel katsetustel. Kohandamine on saadaval.

Põhifunktsioonid ja praktilised eelised

1. Klass B1 tuleohutus ilma toksilise suitsuta.Tuum saavutab klassi B1 reitingu ja pigem söestub kui põleb. Vähemalt 44,2% hapnikuindeks pakub selget ohutusvaru võrreldes polüstüreensüdamiku materjalidega.

2. Piisava tugevusega kerge.Südamiku tihedus on vaid 20–42 kg/m³, ligikaudu 60–70% kergem kui kivivilla paneelidel. Survetugevus 1,5–5,0 MPa toetab puhaste ruumide lae ja vaheseinte rakendusi.

3. Soojus- ja heliisolatsioon.Soojusjuhtivus 0,048 W/(m·K) või vähem tagab isolatsioonivõime, samas kui kärgstruktuuri aitab kaasa ka heli vähendamisele.

4. Taastuvad ja taaskasutatavad materjalid.Puitmassi südamik on taastuv ja paneelid on eluea lõpus täielikult taaskasutatavad. Kasutamise ajal ei eraldu kahjulikke heitmeid.

5. Modulaarse disainiga tõhus paigaldus.Tehases kokkupandud paneelidel on kiired ühendused ja pikkus kuni 9 meetrit, mis vähendab õmbluste arvu kohapeal.

Märkused paigaldamise ja käsitsemise kohta

Lagede jaoks:Kinnitage paneeli maksimaalne pikkus (laepaneelide puhul 4000 mm) ja tugivõre vahekaugus enne paigaldamist. Kerge olemus lihtsustab tõstmist, kuid läbipainde vältimiseks on siiski vaja korralikku tuge.

Seina vaheseinte jaoks:Valige paigutuse põhjal sobiv ühendusviis. Kesksed alumiiniumprofiilid tagavad puhta viimistluse, samas kui täpi ja soonega ühendused pakuvad kiiremat kokkupanekut.

Kõrge õhuniiskusega piirkondade jaoks:Kuigi südamikku on töödeldud veekindla liimiga, tuleks vältida pikaajalist kokkupuudet seisva veega. Paigaldamise ajal tihendage kõik liigendid ja servad korralikult.

Transpordi ja ladustamise ajal:Hoidke paneele tasapinnaliselt kuivas kohas ja kaitske katteid kriimustuste eest. PVC kaitsekile peab jääma paigale kuni lõpliku puhastamiseni.

Kus neid paneele kasutatakse

1.Haiglate operatsiooniruumid, intensiivravi palatid ja steriilsed varustusruumid.

2.Elektroonikakiipide tehased ja pooljuhtide puhasruumid.

3.Farmaatsia GMP töökojad ja bioloogilised laborid.

4.Toiduainete töötlemise töökojad ja keskköögid.

5.Soojusisolatsiooni vajavad laod ja külmhooned.

Korduma kippuvad küsimused

1. Kuidas on paberist kärgstruktuuri võrreldav puhasruumide paneelide kivivillaga?

Paberkärg on oluliselt kergem (20–42 kg/m³ vs. 100–120 kg/m³), pakkudes samas võrreldavat soojusisolatsiooni. Kivivill on A-klassi mittesüttiv, paberist kärgstruktuuriga aga klassi B1 leegiaeglustav. Valik sõltub sageli tulekindlusnõuetest ja konstruktsioonikoormuse kaalutlustest.

2. Kas paberist kärgstruktuuri südamik mõjutab niiskust?

Südamik on liimitud veekindla liimiga, mis pakub mõningast kaitset niiskuse eest. Kuid paneelid on mõeldud kasutamiseks siseruumides puhastes ruumides. Vältida tuleks pikaajalist kokkupuudet seisva veega või pidevalt kõrge niiskusega tingimusi ning kõik vuugid tuleb korralikult tihendada.

3. Kas neid paneele saab kasutada välisseinte jaoks?

Need paneelid on mõeldud peamiselt siseruumides kasutamiseks. Välistingimustes kasutamiseks tuleks kattematerjal ja südamik spetsiaalselt valida ja katsetada välistingimustes vastupidavuse suhtes. Välisrakenduste osas on soovitatav konsulteerida tootjaga.

4. Kuidas laepaneele toetatakse?

Laepaneele toetab võresüsteem, mille läbipainde reguleerimiseks on paneeli pikkus piiratud 4000 mm-ni. Konkreetne tugivahe sõltub paneeli paksusest ja eeldatavast koormusest. Võrgu vahekauguse ja ühenduse üksikasjade osas tuleks järgida tootja soovitusi.

5. Millised tuleohutuse kategooria dokumendid on saadaval?

Soovi korral on saadaval riikliku tulekindlate ehitusmaterjalide kvaliteedijärelevalve ja katsetamise keskuse katsearuanded. Aruanded dokumenteerivad klassi B1 reitingut vastavalt GB 8624-1997 ja hapnikuindeksit vähemalt 44,2%.
