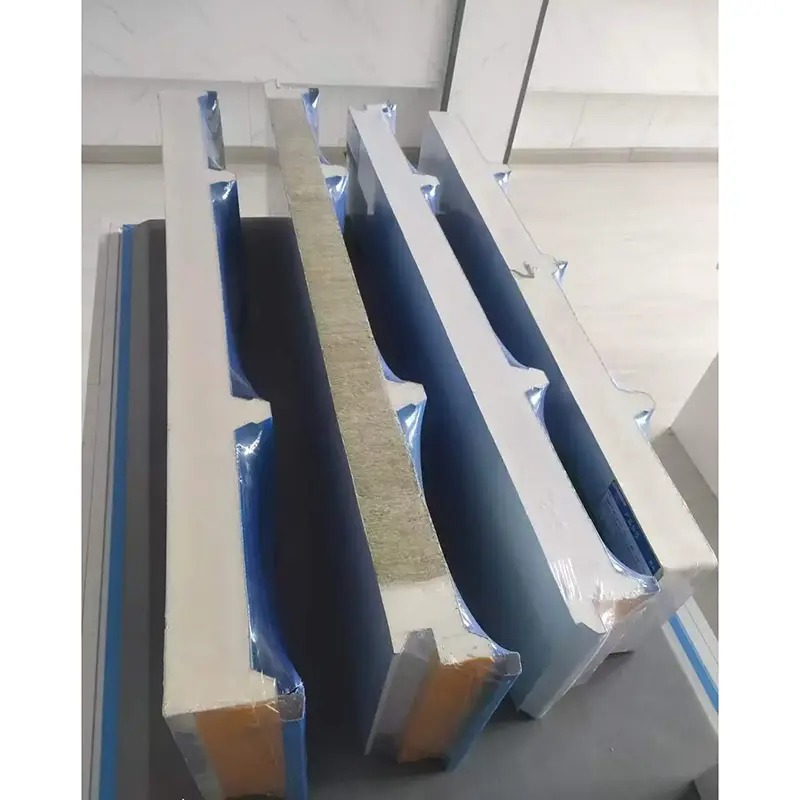

Polüuretaanist sandwich-paneelid on pideva protsessi käigus toodetud komposiitpaneelid. Paneel koosneb jäigast vahtpolüuretaansüdamikust, mis on ühendatud kahe metallkatte vahele. Kattematerjalide hulka kuuluvad värvitud teras, tsingitud teras, Al-Zn-kattega teras või roostevaba teras. Pärast metalllehtede rullvormimist süstitakse nende vahele polüuretaanvahutav aine. Kõrgel temperatuuril vahutamine ja kõvenemine loovad tugeva sideme südamiku ja katte vahel. Tootmine toimub täielikult arvutiga juhitavatel pidevatel liinidel, mis aitab säilitada südamiku ühtlast tihedust ja ühtlast nakkumist.
Värvkattega teraskatted on tavaliselt paksusega 0,4 mm kuni 0,8 mm. Saadaolevate pinnakatete hulka kuuluvad polüester (PE) ja PVDF fluorosüsinik. Jäiga polüuretaansüdamiku tihedus on 30 kg/m³ kuni 80 kg/m³ ja suletud rakkude sisaldus on üle 95% kuni 97%. Südamik sisaldab suurt hulka sõltumatuid suletud rakke, mis piiravad õhu liikumist ja vähendavad konvektiivset soojusülekannet. Südamiku soojusjuhtivus jääb vahemikku 0,017 W/(m·K) kuni 0,024 W/(m·K). Samade energiasäästunõuete kohaselt tagab 20 mm paksune polüuretaanist sandwich-paneel soojusisolatsiooni, mis on võrreldav 50 mm paksuse polüstüreenpaneeliga.

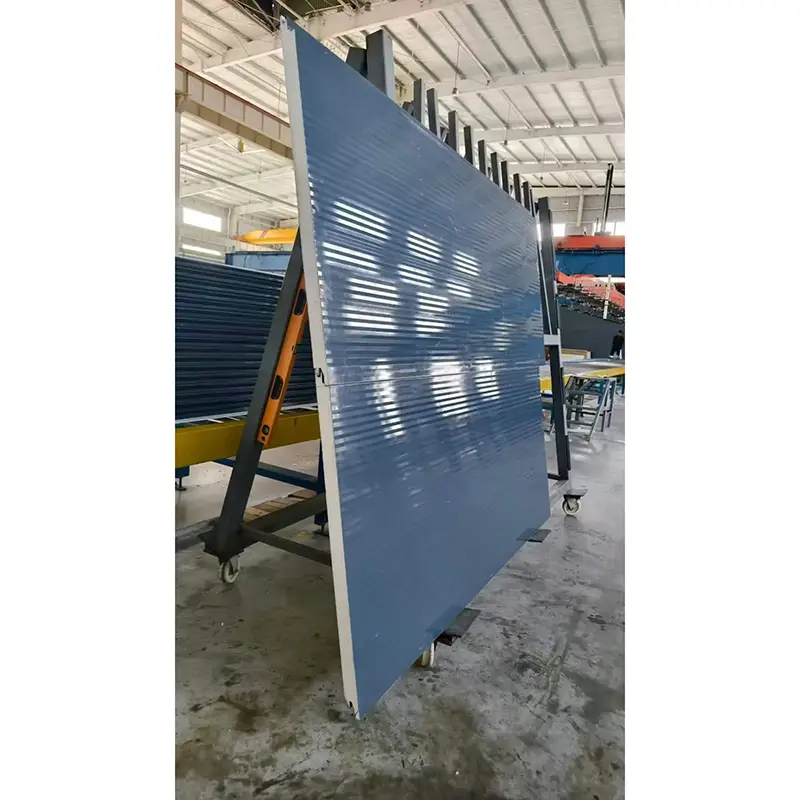

Standardne efektiivne paneeli laius on 1000 mm. Levinud paksused on 50 mm, 75 mm, 100 mm, 150 mm ja 200 mm, mida on võimalik kohandada. Paneelprofiilid hõlmavad lamedaid, mikroribilisi, vesilaine- ja kolmnurkseid mustreid, mis võimaldavad arhitektidel sobitada erinevaid fassaadikujunduse nõudeid.
| Jõudlusnäitaja | Parameeter / spetsifikatsioon | Alus või märkused |
|---|---|---|
| Executive Standard | GB/T 23932-2009 | Metallkattega soojusisolatsioonikihid ehitusrakendusteks |
| Kattematerjal | Värviga kaetud teras / tsingitud teras / roostevaba teras / alumiinium | Paksus 0,4–0,8 mm |
| Põhimaterjal | Jäik polüuretaan (PU/PIR) | Tihedus 30–80 kg/m³ |
| Soojusjuhtivus | 0,017–0,024 W/(m·K) | Madala juhtivusega tooted võivad ulatuda 0,017–0,019 W/(m·K) |
| Sideme tugevus | ≥0,09 MPa | Esipinna ja südamiku vahel |
| Paindlik kandevõime | ≥0,5 kN/m² läbipainde L₀/200 juures | Standardne miinimumnõue |
| Suletud lahtri sisu | ≥95% | Kuni 100% isenahkuvates piirkondades |
| Tulekahju jõudlus | Klass B1 (leegiaeglustav) | hapnikuindeks ≥30% |
| Efektiivne laius | 1000 mm | Standardne |
| Levinud paksused | 50/75/100/150/200 mm | Kohandatav |
Polüuretaanist sandwich-paneelid pakuvad madalaid soojusjuhtivuse väärtusi võrreldes paljude teiste isolatsioonimaterjalidega. Järgmise põlvkonna madala juhtivusega polüuretaansüsteemidega on võimalik saavutada soojusjuhtivuse väärtusi 0,017 W/(m·K) kuni 0,019 W/(m·K), mis on umbes 20% parem kui traditsioonilised polüuretaanvormid. Teatud hoonepinna ja paneeli paksuse korral võib madala juhtivusega paneelide kasutamine vähendada aastast energiatarbimist ligikaudu 13,6%. Xinjiang Gangzhishengi toodetud polüuretaanist sandwich-paneelide soojusjuhtivus on 0,024 W/(m·K). Neid paneele on kasutatud enam kui sajas projektis, sealhulgas Korla Guoxini elektrijaamas ja Xinjiang Tianshani alumiiniumis.
Nende polüuretaanist sandwich-paneelide põlemisomadused vastavad klassi B1 leegiaeglustaja standardile, hapnikuindeksiga 30% või kõrgem. Polüuretaan on termoreaktiivne materjal. Tulega kokkupuutel moodustab pind karboniseerunud kihi ning ei sula ega tekita põlevaid tilku, mis aitab aeglustada leegi levikut. Shanxi Xinhui Food külmhooneprojektis, mille pindala on ligi 30 000 m², kasutatakse polüuretaanist sandwich-paneele BASF Elastopir® SBI B1 südamikumaterjaliga. See materjal tagab suure leegiaeglustuse ja vastab suuremahuliste külmhoonete tuleohutusnõuetele.
Kattelehtede ja polüuretaansüdamiku vaheline sideme tugevus ei ole väiksem kui 0,09 MPa. Paindekoormusvõime on L₀/200 läbipainde korral vähemalt 0,5 kN/m². Pidev tootmisprotsess aitab tagada kindla sideme, mis vähendab pikaajalisel kasutamisel delaminatsiooni või villide tekke ohtu.
Jäiga polüuretaanvahu suletud rakkude sisaldus ületab 95% ja võib ulatuda 100% -ni isekooruvates kohtades. Selle tulemuseks on väga madal veeimavus ja see aitab vältida vihmavee ja kondensaadi tungimist paneeli. Materjalil on mõõtmete stabiilsus ±30 °C temperatuurikõikumiste korral alla 1%, mis vähendab termilise paisumise või kokkutõmbumise põhjustatud pragunemise ohtu. See sobib keskkondadesse, kus töötemperatuur on -170°C kuni +100°C.
2025. aastal sai Shanxi Xinhui Food projektist esimene Hiinas külmhoones madala soojusjuhtivusega polüuretaanist sandwich-paneele. Projekt sündis BASF-i ja Master Cold Chaini koostööna. See sisaldab enam kui 50 individuaalset ruumi, nagu 22,7-meetrine täielikult automatiseeritud kõrglaohoone, kiirkülmutus- ja standardsed külmutuskambrid ning töötlemistöökojad. Kasutati ligi 30 000 m² paneele, mille pealispinnad olid ühepoolne roostevaba teras, kahepoolne roostevaba teras ja kahepoolne värvitud teras. See projekt pakub praktilist kinnitust polüuretaanist sandwich-paneelide soojusisolatsiooni ja tuleohutuse kohta ülimadala temperatuuriga külmaahela keskkondades.
Nii PU (polüuretaan) kui ka PIR (polüisotsüanuraat) on jäigad vahtsüdamikud. PIR-il on muudetud keemiline struktuur, mis tagab parema tulekindluse ja kõrgema temperatuurikindluse võrreldes standardse PU-ga. Rangemate tuleohutusnõuetega rakenduste puhul soovitatakse sageli kasutada PIR-südamikke.
B1 tulekindlusega polüuretaanist sandwich-paneele saab kasutada paljudes hoonetüüpides, kuid esmalt tuleb kontrollida kohalikke ehitusnorme ja tuleeeskirju. Kõrghoonete või spetsiifiliste tuleohutusnõuetega alade puhul on vajalik projektipõhine hindamine.
Paneeli paksus sõltub nõutavast sisetemperatuurist, ümbritsevatest tingimustest ja energiatõhususe eesmärkidest. Konkreetse projekti jaoks tuleks teha soojusarvutus. Levinud külmhoonete paksused on vahemikus 100 mm kuni 200 mm.
Soovitatav on korrapärane visuaalne kontroll, et kontrollida pinnakahjustusi, vuugitihendi riket või kinnitusdetailide korrosiooni. Väiksemad kriimud kaetud teraspindadel tuleks korrosiooni vältimiseks sobiva värviga üle katta. Hoidke äravooluteed vabad, et vältida vee kogunemist.
Sissetulevaid tooraineid kontrollitakse iga partii kohta, sealhulgas metalli katte paksust, katte tüüpi ja polüuretaanist tooraine kvaliteeti. Tootmise ajal jälgitakse südamiku tihedust, paneeli paksust ja sideme tugevust. Valmis paneelide mõõtmete täpsust, pinna kvaliteeti ja pakendit kontrollitakse enne saatmist. Saadaval on standardile GB/T 23932-2009 vastavad tehasekontrolli aruanded ja projekti nõudmisel saab esitada kolmanda osapoole tüübikatsetuste aruanded.
Mõned polüuretaanist sandwich-paneelid on saadaval biomassiga tasakaalustatud toorainega. Näiteks on BASF ja Master teinud koostööd Biomass Balance (BMB) polüuretaanist sandwich-paneelide osas, mis on saanud ISCC PLUS sertifikaadi. See lähenemisviis aitab vähendada paneelide tootmisprotsessi süsiniku jalajälge, säilitades samal ajal sama toote jõudluse. Paneele saab kavandada ka lahtivõtmiseks ja taaskasutamiseks nende kasutusea lõpus, olenevalt pinnakatte ja südamiku materjali kombinatsioonist.
