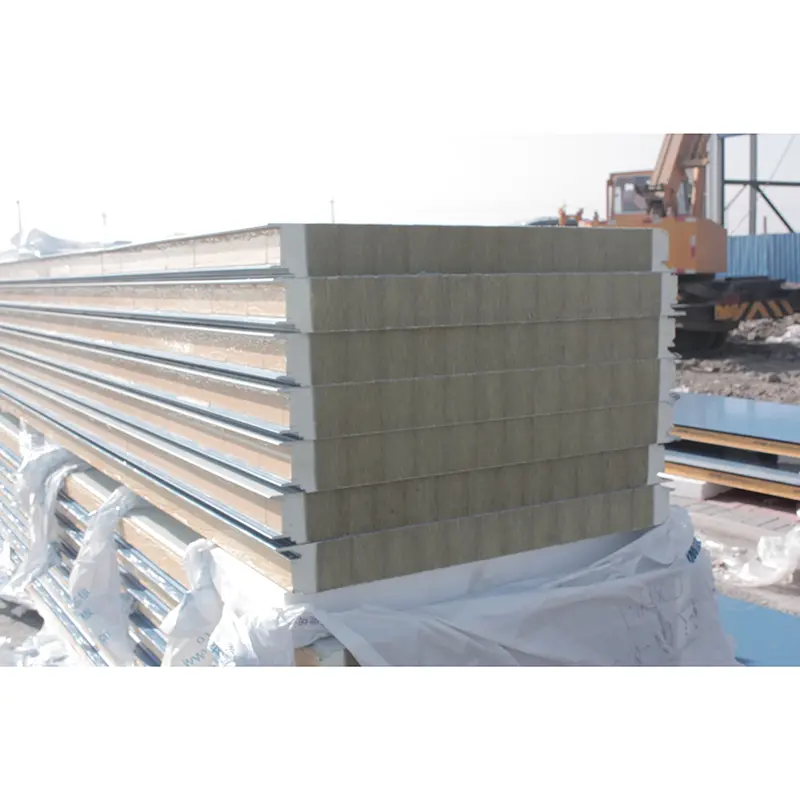

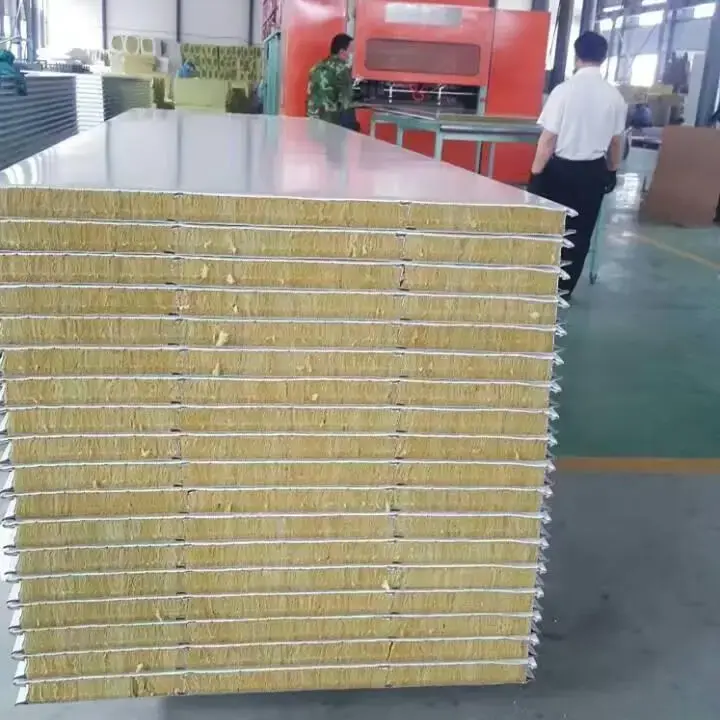

Kivivillast sandwich-paneelid on komposiitpaneelid, mis koosnevad metallkattest ja kivivillasüdamikust. Südamik on toodetud looduslikest maakidest, nagu basalt ja dolomiit, mis sulatatakse kõrgel temperatuuril, fiiberitakse neljarullilise tsentrifugaalprotsessiga, töödeldakse sideainete ja vetthülgavate ainetega ning seejärel kuivatatakse ribadeks. Enne lamineerimist lõigatakse südamiku ribad ja pööratakse neid 90 kraadi, nii et kiu orientatsioon on paneeli pinnaga risti. See parandab survetugevust ja painde jäikust.
Kattematerjalide hulka kuuluvad värvitud teras, tsingitud teras või Al-Zn legeeritud teras paksusega 0,4 mm kuni 0,8 mm. Saadaolevad pinnakatted on polüester (PE), silikooniga modifitseeritud polüester (SMP), kõrge vastupidavusega polüester (HDP) või PVDF fluorosüsinik. Kivivilla südamiku tihedus on vahemikus 100 kg/m³ kuni 150 kg/m³, standardvarustuses on 120 kg/m³. Südamik on ühendatud metallkatetega ülitugeva liimiga, et moodustada integreeritud paneel.

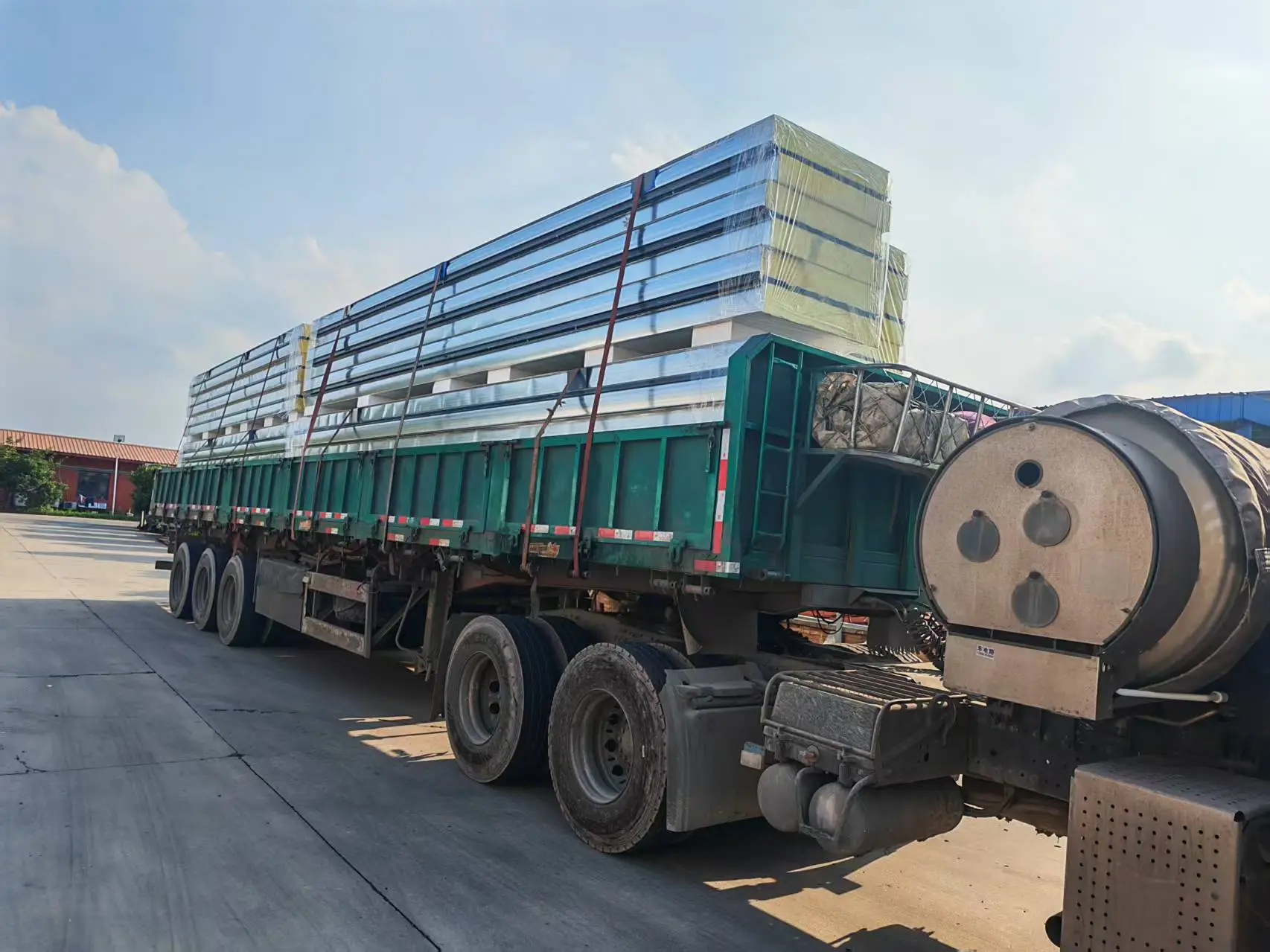

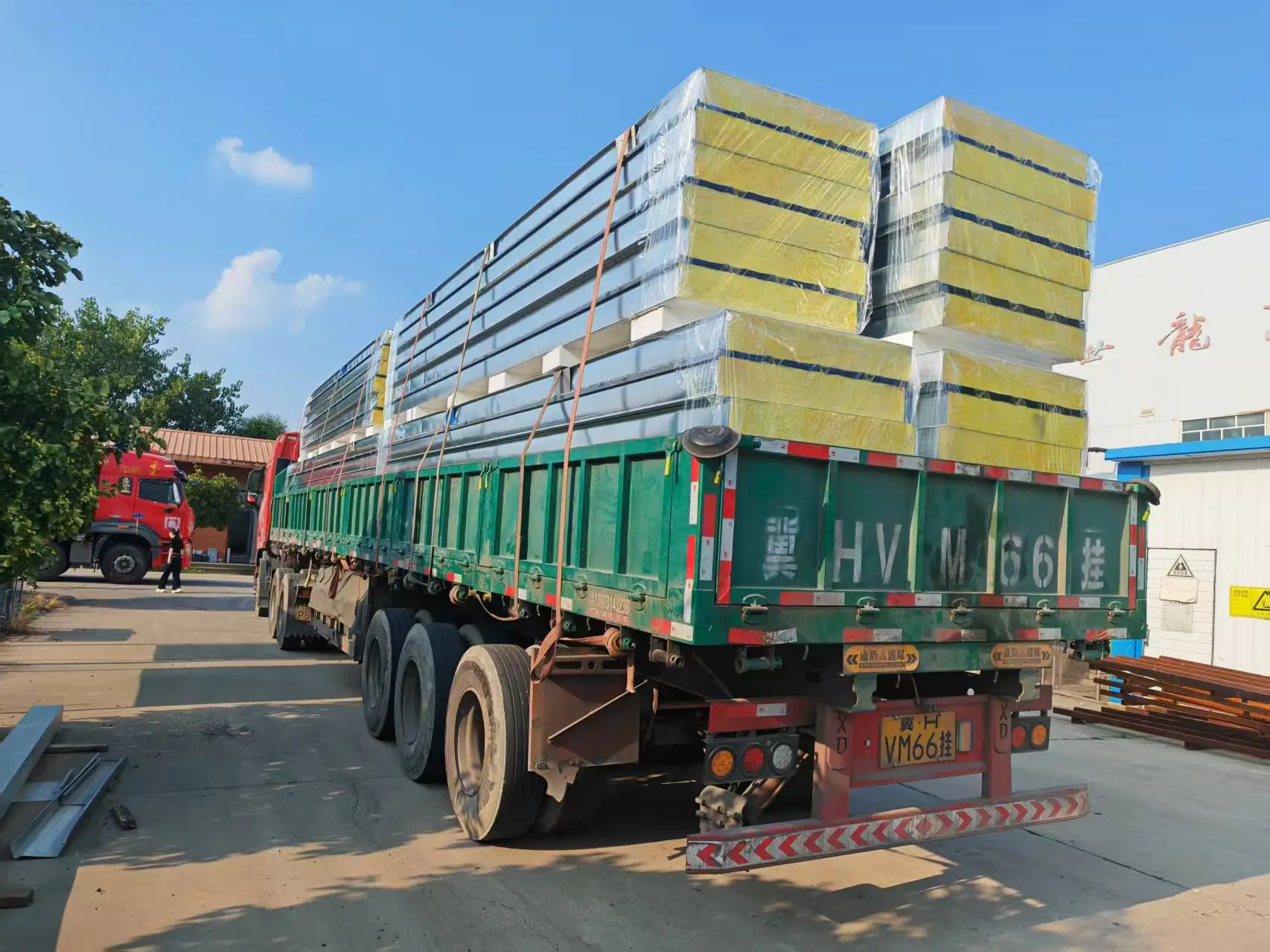

Paneeli paksust saab vastavalt projekti nõuetele kohandada vahemikus 50 mm kuni 150 mm. Efektiivne laius on tavaliselt 900 mm või 1000 mm, gofreeritud profiilide puhul kasutatakse 1000 mm. Paneeli pikkus võib ulatuda kuni 15 000 mm, olenevalt transporditingimustest.
| Jõudlusnäitaja | Parameeter / spetsifikatsioon | Alus või märkused |
|---|---|---|
| Executive Standard | GB/T 23932-2009 | Metal-faced thermal insulation sandwich panels for building use |
| Kattematerjal | Värvkattega teras / tsingitud teras / Al-Zn-kattega teras | Paksus 0,4–0,8 mm |
| Põhimaterjal | Kivivill (basaltkiud) | Kiud, mis on paneeli pinnaga risti; räbuvilla sisaldus välistatud |
| Südamiku tihedus | 100–150 kg/m³ | Standardne 120 kg/m³ |
| Soojusjuhtivus | ≤0,043 W/(m·K) | Mõõdetud ümbritseva õhu temperatuuril |
| Sideme tugevus | >0,06 MPa | Esipinna ja südamiku vahel |
| Koorige sideme piirkond | ≥85% | Kooritud pinna kohta |
| Paindlik kandevõime | ≥0.5 kN/m² at deflection L₀/250 | Standardne miinimumnõue |
| Põlemisjõudlus | A-klass (mittesüttiv) | GB 8624 klass A (A1) |
| Tulekindluse reiting | 50 mm ≥ 60 min; 100 mm ≥ 120 min; 150 mm ≥ 180 min | Kontrollitud tulepüsivustestidega |
| Tavaline paksus | 50-150 mm | Kohandatav |
| Efektiivne laius | 900-1000 mm | Pintsliin 900–1000 mm; gofreeritud 1000 mm |
Kivivillasüdamik on anorgaaniline kiudmaterjal, mis vastab GB 8624 klassi A (A1) mittesüttiva materjali standardile. Tulepüsivuskatsetega on tõestatud, et 50 mm paksune kivivillast sandwich-paneel tagab tulepüsivuse vähemalt 60 minutit, 100 mm paneel vähemalt 120 minutit ja 150 mm paneel vähemalt 180 minutit. Südamik talub temperatuure üle 1000°C. See ei põle, ei sula ega tekita tulega kokkupuutel sulapiiskusid ega eralda mürgiseid aure. See jõudlus vastab hoone välispiirete materjalide kohustuslikele tuleohutusnõuetele, sealhulgas puhaste ruumide projekteerimise koodeksis sätestatud nõuetele. Huainan Mining Groupi riigihankeprojektis nõuti kivivillast sandwich-paneelide jaoks selgesõnaliselt A-klassi tulekindlust, mis peegeldab kriitilist nõudlust tuleohutuse järele tööstuslikes rakendustes.
Kivivillasüdamiku soojusjuhtivus jääb vahemikku 0,040 W/(m·K) kuni 0,048 W/(m·K), väärtus ei ületa ümbritseva õhu temperatuuril 0,043 W/(m·K). 100 mm paksuse kivivilla sandwich-paneeli soojusülekandetegur ei ületa 0,404 W/(m²·K), mis vastab otseselt riiklikule standardile hoone energiatarbimise 75% vähendamise kohta. BASF Zhanjiang Verbund Site projekti seina- ja katusesüsteemides kasutati kivivilla südamikke, mis vähendasid tõhusalt soojusülekannet sise- ja välisruumide vahel ning energiatarbimist tehase- ja kontoripiirkondades.
Metallkatete ja kivivilla südamiku vaheline sideme tugevus peab olema suurem kui 0,06 MPa. Koorimistestides peab metallkatetele jääv südamikumaterjal olema ühtlaselt jaotunud ja katma vähemalt 85% liimitavast pinnast. Kui keskmine läbipaine ulatub L₀/250-ni, ei tohi paindekoormus olla väiksem kui 0,5 kN/m². Ühe 100 mm paksuse tulekindla kivivillast sandwich-paneeli puhul saavutas mõõdetud paindekandevõime 2,68 kN/m², ületades oluliselt miinimumnõuet. Südamiku tihedus 120 kg/m³ ja kiudude orientatsioon risti paneeli pinnaga tagavad konstruktsiooni jäikuse ja paindevõime pikaajalisel kasutamisel.
Kivivillast südamiku poorne kiudstruktuur tagab mõõdetava helineeldumise. 50 mm paksune paneel saavutab kaalutud heliisolatsiooni väärtuse 29 dB, vähendades tõhusalt siseruumide müra, mida põhjustab vihma või rahe mõju katusele. ISO 354 testimise kohaselt ulatub helineelduvus DELTA LA = 15,7 dB(A).
Kivivillast sandwich-paneelid on valideeritud mitmes reaalses projektis. BASF Zhanjiang Verbund Site, BASF Groupi suuruselt kolmas integreeritud tootmisbaas maailmas, kasutas laialdaselt kivivilla sandwich-paneelide süsteeme seinte ja katuste jaoks. Toode näitas ilmastikukindlust ja struktuurset stabiilsust kõrge õhuniiskuse, kõrge soolsusega rannikutingimustes ja taifuunides.
Muud projektid, sealhulgas suur teemapark Shanghais, kõrghoone Pekingis ning tööstusettevõtted Guangzhous ja Luoyangis, on materjali kasutanud soojusisolatsiooni, heliisolatsiooni ja tuleohutuse parandamiseks.
Katuse renoveerimisprojektid Yixing Yunxi ärihoones ja Jingtangi laohoones hõlmasid olemasolevate katuste täielikku asendamist kivivilla sandwich-paneelidega ja metallist tugisüsteemide lisamist, et tugevdada konstruktsiooni, parandades üldist kandevõimet ja tuulesurvekindlust.
Kivivilla südamik on mittesüttiv ja saavutab A-klassi tulekindluse. Polüuretaansüdamike reiting on tavaliselt B1 või B2. Kõrgete tuleohutusnõuetega hoonete jaoks, nagu tööstusettevõtted, avalikud hooned ja puhasruumid, on kivivillast sandwich-paneelid usaldusväärsem valik.
Küsige tarnijalt kolmanda osapoole testiaruandeid ja kontrollige põhinäitajaid, nagu soojusjuhtivus, sideme tugevus, koorumispind, tulepüsivus ja põlemisvõime vastavalt GB/T 23932-2009 nõuetele. Kohapealne ülevaatus peaks hõlmama pinna tasasust, südamiku ühtlust lõigatud servades ja kriimustuste puudumist.
PVDF- või HDP-kattega paneelid võivad normaalsetes kasutus- ja hooldustingimustes vastu pidada üle 20 aasta. Tegelik kasutusiga sõltub keskkonna korrosioonist, UV-kiirgusest, mehaanilistest kahjustustest ja muudest teguritest. Regulaarne ülevaatus ja hooldus võivad hooldusperioodi pikendada.
Jah. Paneeli paksust, pikkust, katte värvi ja katte tüüpi saab kohandada. Tootmise tolerantsid, minimaalsed tellimuste kogused ja tarneajad on soovitatav tootjaga projekteerimisetapis kinnitada.
Sissetulevaid tooraineid kontrollitakse iga partii puhul, sealhulgas pinnakatte paksust, katte nakkumist, südamiku tihedust ja kiudude orientatsiooni. Protsessisisesed kontrollid hõlmavad mõõtmeid, liimimist ja pinna kvaliteeti. Valmistooteid kontrollitakse enne saatmist pakendamise ja virnastamise suhtes. Kõikidele toodetele saab lisada tehasekontrolli aruanded vastavalt standardile GB/T 23932-2009. Projekti nõudmisel on saadaval ka kolmanda osapoole tüübitestide aruanded.
