Suletud profiiliga terasterrass

Suletud profiiliga teraslaud (tuntud ka kui suletud tüüpi profiilterasest leht) on lainepapist konstruktsioonipaneel, mis on moodustatud toatemperatuuril kuumtsingitud terasrullidest, kasutades pidevat mitme rulliga külmvaltsvormimisliini. Selle peamine erinevus avatud profiiliga terrassist on see, et ribi soone põhi on täielikult tihendatud, luues suletud kiilukujulise või trapetsikujulise õõnsa.

SENBO ehitusmaterjalidtarnib suletud profiiliga terasest terrasse osana oma komposiitpõrandasüsteemide valikust. Neid paneele kasutatakse laialdaselt teraskarkassiga hoonetes, kus põhinõuded on tulekindlus, tasane sofit ja tõhus konstruktsioon.

Struktuursed omadused

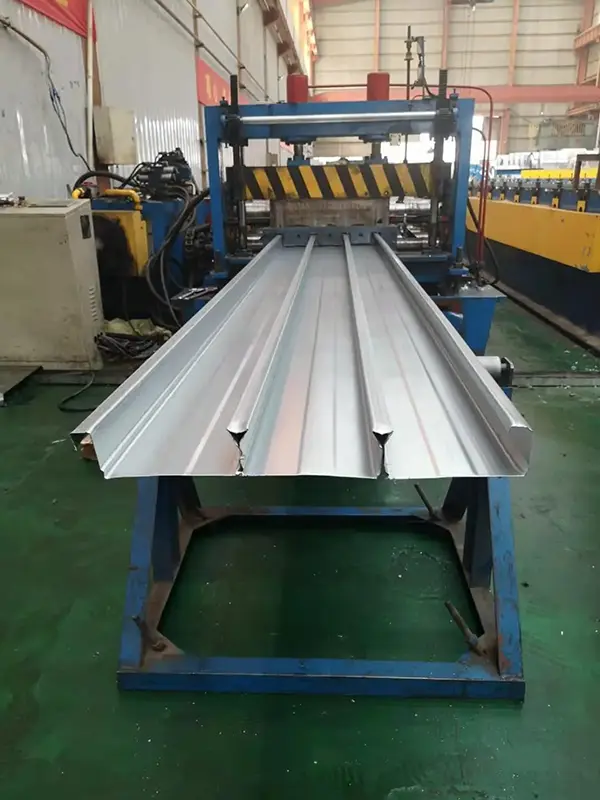

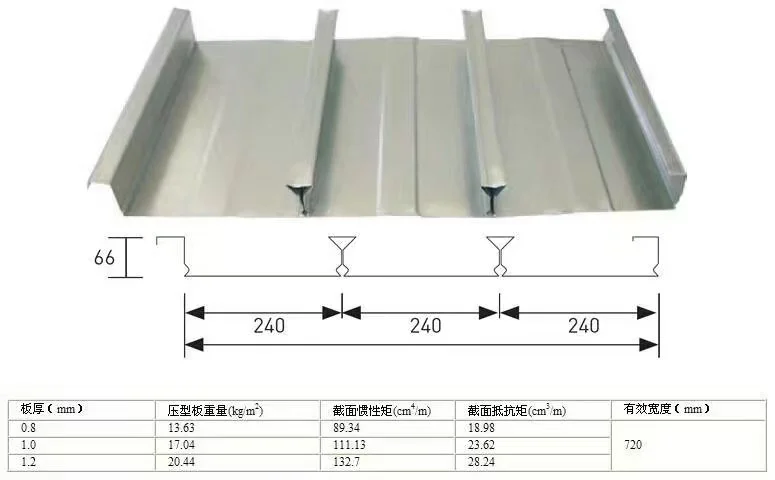

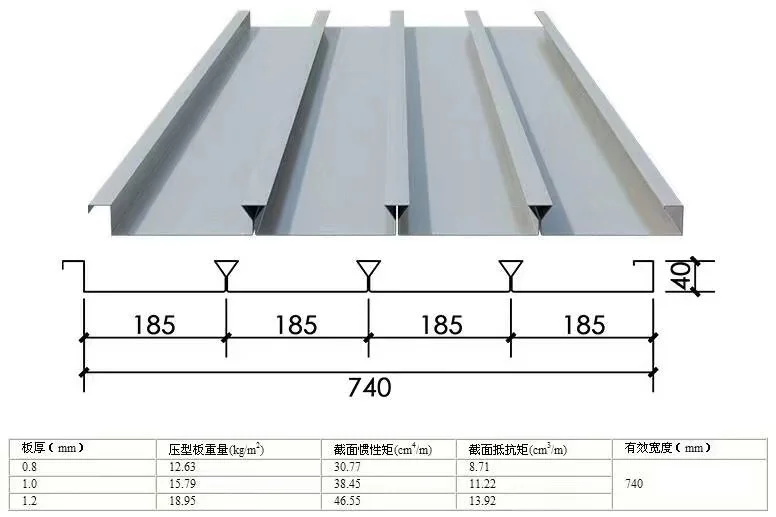

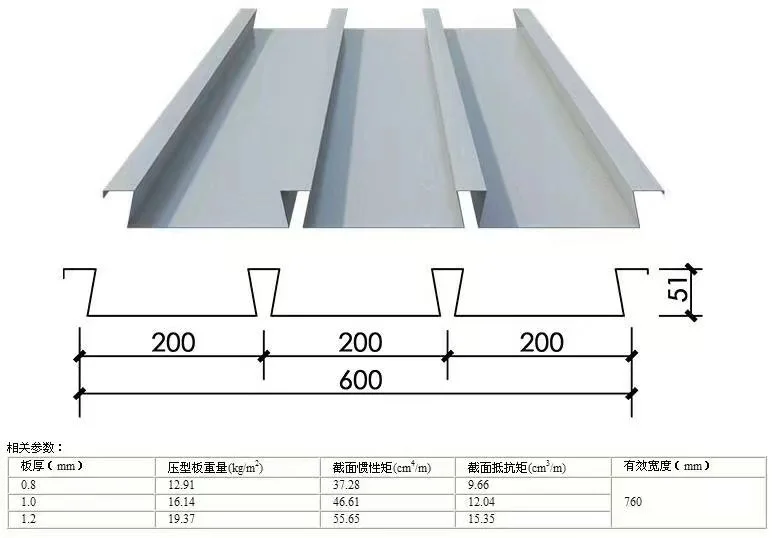

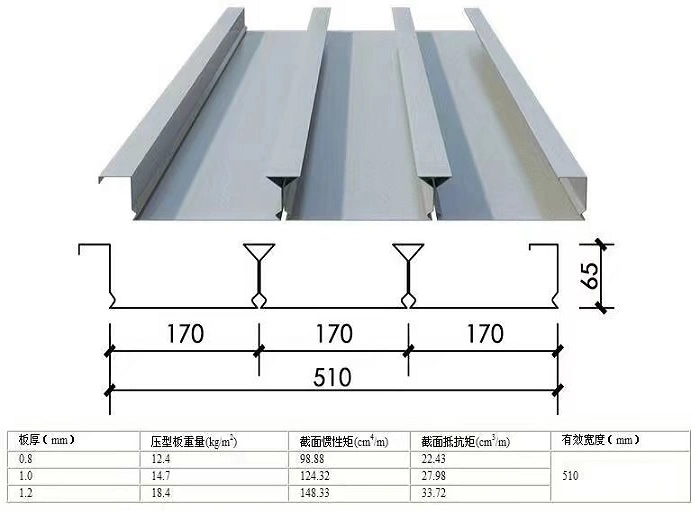

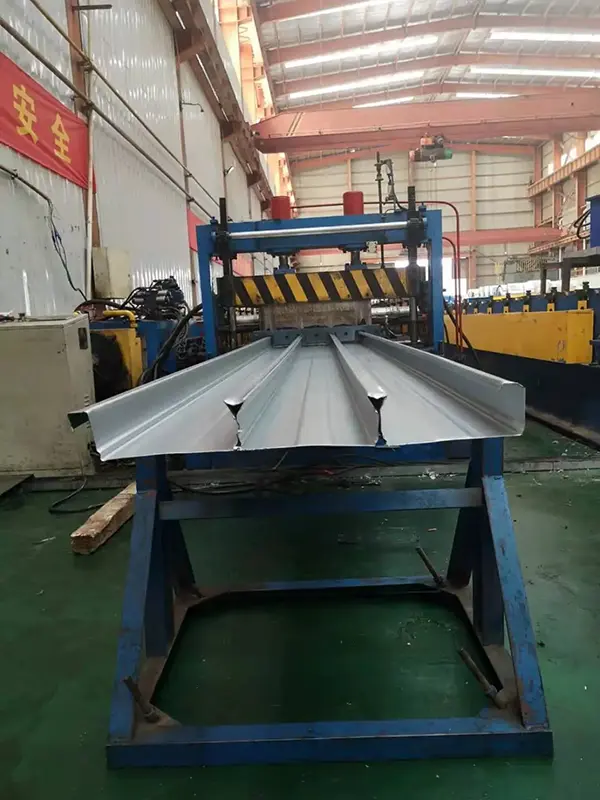

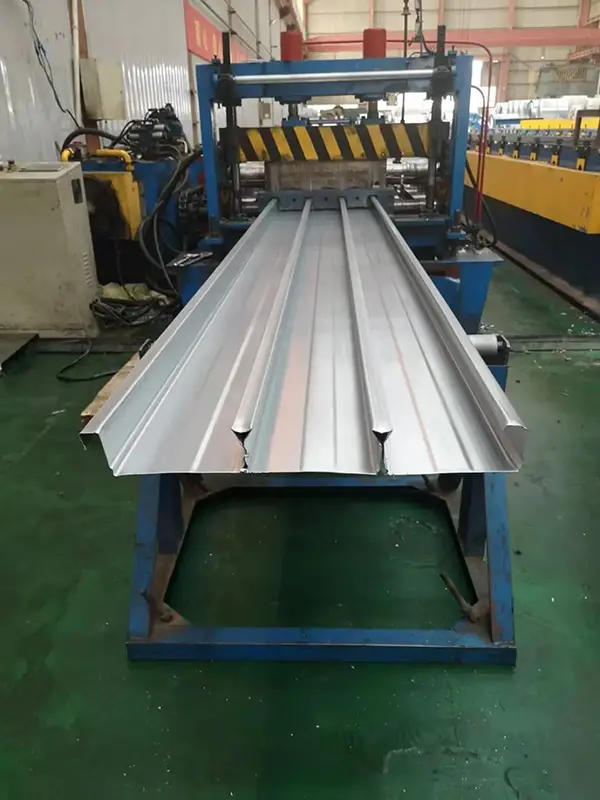

Tekk on valmistatud fikseeritud laiusega teraslehest integreeritud mitmekäigulise külmvaltsvormimisprotsessi abil. See loob mõlemale küljele lukustuvad vertikaalsed servad ja rea ​​ümberpööratud kolmnurkseid või trapetsikujulisi suletud põhjaga ribisid. Võttes näiteks mudeli YX65-185-555: ribi kõrgus on 65 mm, laine laius 185 mm ja efektiivne kattelaius on 555 mm. Mudelil YXB48-200-600 on ribi kõrgus 48 mm, laine samm 200 mm ja efektiivne laius 600 mm. Teisel täiustatud mudelil on ribi kõrgus 68 mm, laine samm 196 mm ja ümberpööratud kolmnurkprofiil, mille laius on 36 mm ja kõrgus 31 mm.

Põhimaterjal ja tootmisprotsess

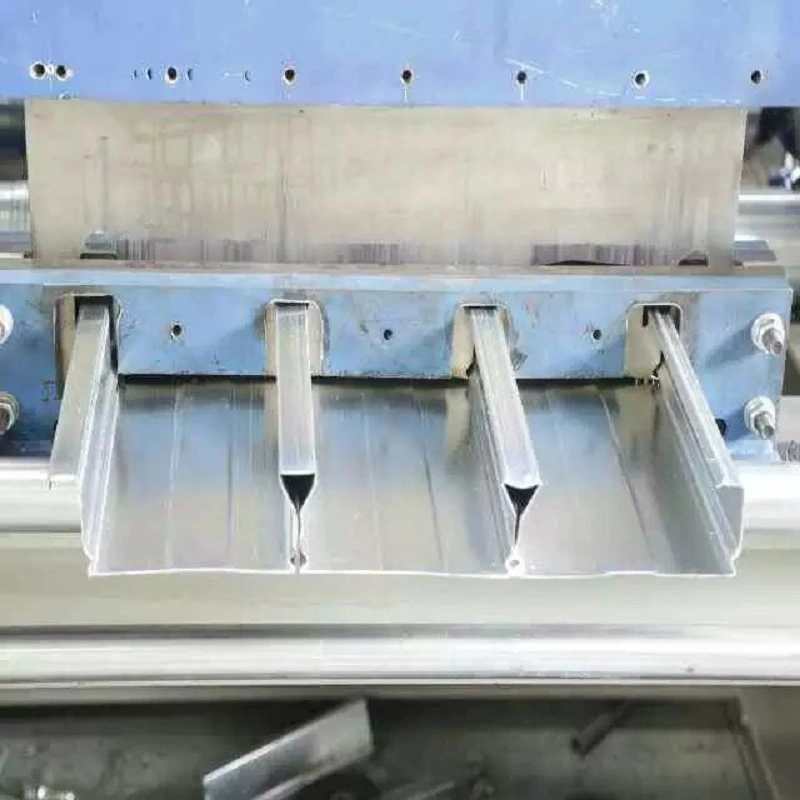

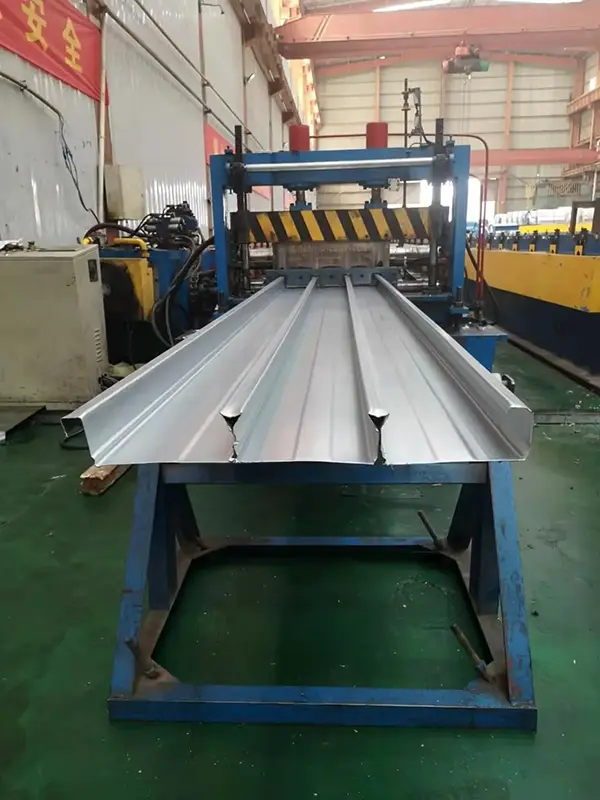

Alusmaterjaliks on kuumtsingitud terasrullid laiusega ligikaudu 1000–1250 mm. Materjalide hulka kuuluvad sellised klassid nagu Q235, Q345 või SGC490, paksusega 0,7–1,5 mm. Kahepoolse galvaniseerimise kaal on tavaliselt 80–275 g/m², kuigi seda saab kohandada kuni 600 g/m² vastavalt erinõuetele. Suletud ribiprofiil moodustatakse spetsiaalse külmpainutamise ja pöörddeformatsiooni protsessi abil; see kasutab teraslehe elastoplastilist deformatsiooni ja tagasivedrustuse omadusi, et sulgeda automaatne põhjaava. Kuna kandealadel ei ole vaja auke teha, säilib paneeli korrosioonikindlus ja üldine jäikus. Toode vastab riiklikule standardile GB/T 12755-2008 "Profileeritud teraslehed ehituseks".

Tegeliku jõudluse kontrollimine

1. Komposiitmaterjal ja kandevõime – paneeli ribid on täielikult betooniga kaetud

Kinnise tüüpi põrandakatete põhieelis avatud tüüpi terrasside ees seisneb selle kinnise ribiga konstruktsioonis. Pärast betooni valamist on paneeli ribid täielikult betooniga ümbritsetud, luues ühendusefekti, mis sarnaneb sarrusvarraste omaga valatud plaatides. See võimaldab terase ja betoonmaterjalide vastavaid tugevusi täielikult ära kasutada, saavutades tõelise komposiittoime. Kinnise ribiga tekisektsiooni keskpunkt asub umbes 16 mm kaugusel paneeli põhjast. Komposiitplaadi konstruktsiooni kandevõime analüüsimisel plastiteooria abil on sisemine hoob betooni survejõu keskpunkti ja terase tõmbejõu keskpunkti vahel suurem ja materjali tugevus on täielikult ära kasutatud; järelikult pakuvad suletud ribiga komposiitplaadid suuremat konstruktsiooni kandevõimet või suuremat ohutustegurit.

2. Tulekindlus – tulekindlat katet pole vaja

Tulepüsivustestid on kinnitanud, et suletud ribiga profileeritud teras-betoonkomposiitplaatidel on standardsetes temperatuuritõusu tingimustes suurepärane soojusneelduvus ja tulepüsivus, mis vastavad I klassi hoone põrandaplaatide tulekindlusnõuetele (1,5 tundi). Kuna suletud ribiga konstruktsioon ümbritseb teraslehe täielikult betooniga, vältides otsest kuumuse kokkupuudet terasega, vastavad need plaadid üldiselt kõrghoonete tuleohutusstandarditele, ilma et oleks vaja täiendavaid tulekindlaid pihustuskatteid. See omadus säästab materjalikulusid ja väldib ehitusaegset keskkonnareostust.

3. Lame alumine osa ja lihtne viimistlus – kõrge puhaskõrguse kasutamine

Kinnise ribiga plaadi alumine külg on tasane ja tihedalt liibuvate võrkidega, mis võimaldab paindlikku laeviimistlust vastavalt arhitektuursetele vajadustele: pinna saab värvida pihustusvärviga, et luua soonega lae, pinnakattega ja värvida veepõhiste katetega sileda lameda lae saamiseks või katta otse seinakanga või tapeediga. Plaadi ainulaadne pilupõhine rippsüsteem hõlbustab ripplagede paigaldamist. Lisaks võimaldab komposiitplaadi konstruktsioon vähendada plaadi paksust, suurendades seeläbi hoone vaba lae kõrgust.

4. Tõhus ehitus – kokkuhoid armatuurteraselt

Ehituse ajal vastab igasse ribi süvendisse ühe põhjatõmbetugevdusvarda paigaldamine konstruktsiooni kandevõime nõuetele, mille tulemuseks on traditsiooniliste meetoditega võrreldes vähem terase kasutamist. Kui ülemise taseme koormus on mõõdukas, võib suletud ribiga plaat täielikult asendada alumise armatuurikihi; see vähendab kohapealse terase tootmist ja töömahukust, kiirendades samal ajal ehituse kiirust. Tänu suletud ribiga veebidisainile saab betooni valada ilma, et oleks vaja otsasulgurplaate. Paigaldamine hõlmab paneelide ladumist vastavalt nummerdatud projektlahendusele ja nende keevitamist terastaladele, misjärel saab kohe edasi minna järgmiste ehitusetappidega.

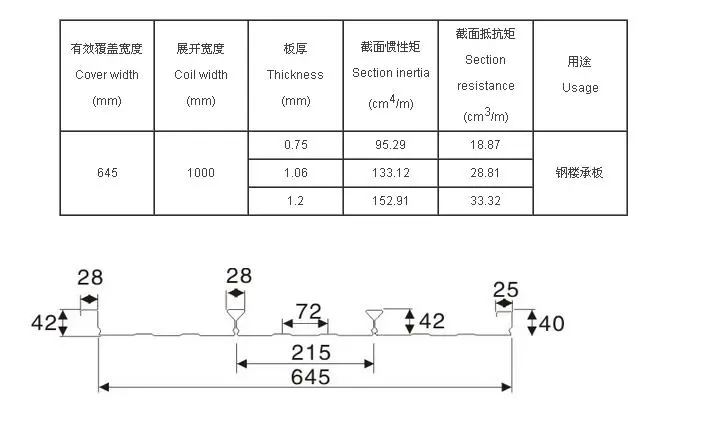

Peamiste spetsifikatsioonide ülevaade

Peamised eelised

Tõeline liittegevus:Suletud ribiga konstruktsioon ümbritseb ribid täielikult betooniga – toimides nagu armatuurvarras paigalvalatud plaadis – võimaldades terase ja betooni sünergiat ning tulemuseks on suurem kandevõime ja ohutustegurid.

Suurepärane tulekindlus:Vastab I klassi hoone põrandaplaadi tulepüsivusnõudele (1,5 h), ilma et oleks vaja pihustatud tulekindlaid katteid, pakkudes kulude kokkuhoidu ja keskkonnasäästu.

Lame alumine külg ja paindlik viimistlus:Lame, esteetiliselt meeldiv alumine külg võimaldab otsest pihustamist, kattekihi või ripplagede paigaldamist, mis vastab erinevatele arhitektuursetele esteetilistele vajadustele; see vähendab ka plaadi paksust, suurendades seeläbi lae vaba kõrgust.

Armatuuri kokkuhoid ja tõhus ehitus:Tõmbetugevdust saab konfigureerida ribide vahekauguse alusel, et asendada alumise kihi armatuur, mis vähendab kohapealset armatuuri valmistamist ja kiirendab ehituse edenemist.

Korrosioonikindlus ja konstruktsiooni terviklikkus:Suletud vormimisprotsess välistab vajaduse kandvates piirkondades auke teha, säilitades tsingitud kihi terviklikkuse ja pakkudes paremat korrosioonikindlust võrreldes avatud ribidega tekkidega.

Rakendused

Komposiitpõrandasüsteemid kõrg- ja ülikõrgete teraskonstruktsioonide jaoks.

Suured avalikud hooned, nagu staadionid, lennujaama terminalid, raudteejaamad, kontserdisaalid ja suured teatrid.

Tööstus- ja kaubandusrajatised, sealhulgas elektrijaamad, elektriseadmete tootmiskohad, suured supermarketid ja logistikakeskused.

Teraskonstruktsioonide projektid, millel on ranged nõuded tulepüsivusklasside ja plaadi alumise külje esteetilise viimistluse osas.

Miks valida suletud profiiliga põrandakate?

Kas valite põrandakatte lahenduse kõrghoone või suure avaga teraskonstruktsioonide projekti jaoks? Suletud profiiliga põrandakatted on suletud ribidega, mis saavutavad tõelise komposiittegevuse terase ja betooni vahel. Tulepüsivuse testid on kinnitanud, et see suudab saavutada 1,5-tunnise tulekindluse ilma tulekindlate kattekihtideta. Lisaks hõlbustab lame alumine külg viimistlemist, plaadi paksus väheneb ja armatuurterase tarbimine on viidud miinimumini. Peamised profiilid, nagu YX65-185-555 ja YXB48-200-600, on osutunud tõhusaks paljudes kõrghoonetes, staadionidel ja lennujaamades, pakkudes suurt kandevõimet, usaldusväärset tulekindlust ja tõhusat konstruktsiooni. Need pakuvad teie teraskonstruktsioonide projektidele ajaproovitud põrandalahendust.

Korduma kippuvad küsimused

1. Kuidas saavutab suletud profiiliga terrass komposiittegevuse ilma mehaaniliste reljeefideta?

Suletud ribid ise toimivad mehaaniliste võtmetena. Kui betoon täidab suletud õõnsuse ja kõveneb, haakub teras ja betoon loomulikult, sarnaselt sellele, kuidas deformeerunud armatuurvardad kinnituvad betooniga. See geomeetriline blokeering on enamiku disainilahenduste jaoks piisav komposiittegevuseks.

2. Kas alumise külje võib ilma täiendava viimistluseta paljastada?

Jah. Lame alumine külg jääb sageli pärast värvimist paljaks. Pihustusvärvimine loob tekstureeritud soonega laeefekti, kattekiht aga sileda pinna. Valik sõltub arhitektuursest kavatsusest ja soovitud viimistlustasemest.

3. Kui suur on kinnise profiiliga tekkide maksimaalne katmata vahemik?

Toetuseta sildeulatus sõltub profiilist, paksusest, terase klassist ja betoonplaadi paksusest. Erinevalt avatud profiiliga tekkidest on suletud profiiliga terrassidel sageli erinevad ulatuse omadused selle suletud geomeetria tõttu. Tutvuge alati tootja ulatustabelitega ja kinnitage ehitusinseneriga.

4. Kas põhja lisatugevdus on alati vajalik?

Mitte alati. Mõõduka koormuse korral võib suletud ribiga terrass ise tagada piisava tõmbetugevuse, välistades vajaduse põhjatugevdusvarraste järele. Suuremate koormuste või pikemate vahekauguste korral võib igas ribi süvendis määrata väikese lati. Konstruktsiooniprojekt määrab täpse nõude.

5. Kuidas mõjutab tsingitud kate komposiitsidet?

Tsingitud kate ei halvenda oluliselt terase ja betooni vahelist sidet. Peamine sidemehhanism on suletud ribidest mehaaniline blokeering. Samuti kaitseb kate terast kasutusea jooksul korrosiooni eest, kuna betoonkest loob aluselise keskkonna.
