Kandev põrandakate

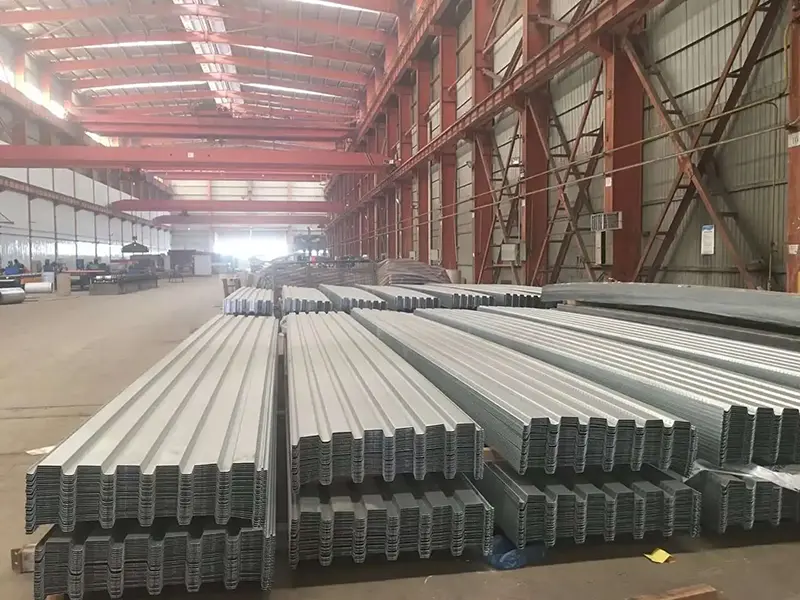

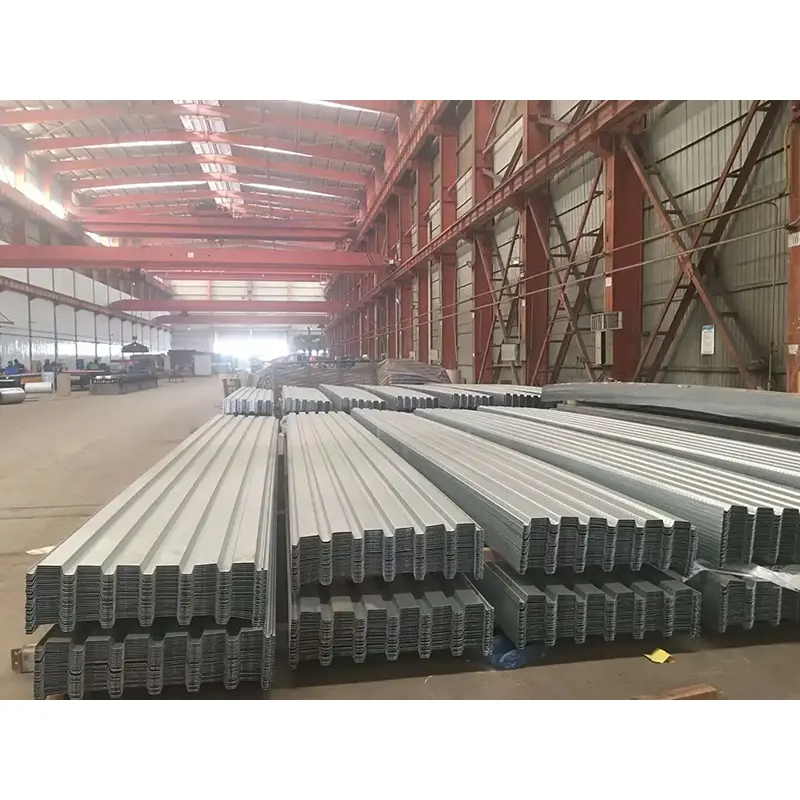

Kandev põrandakate, tuntud ka kui teraspõrandalaud või profileeritud teraslaud, on külmvaltsitud konstruktsioonikomponent, mis on valmistatud tsingitud teraslehest. Selle gofreeritud ristlõige on olenevalt profiilist V, U või trapetsi kujuline.SENBO ehitusmaterjalidtarnib neid paneele osana oma teraskonstruktsioonide tootevalikust, pakkudes nii avatud kui ka suletud profiiliga võimalusi komposiitpõrandasüsteemide jaoks.

Ehituse ajal toimivad paneelid püsiva raketisena. Pärast betooni kõvenemist toimivad need tõmbetugevdusena plaadi põhjas. See kahekordne funktsioon muudab süsteemi nii struktuurselt tõhusaks kui ka ökonoomseks.

Profiilitüübid ja materjalivalikud

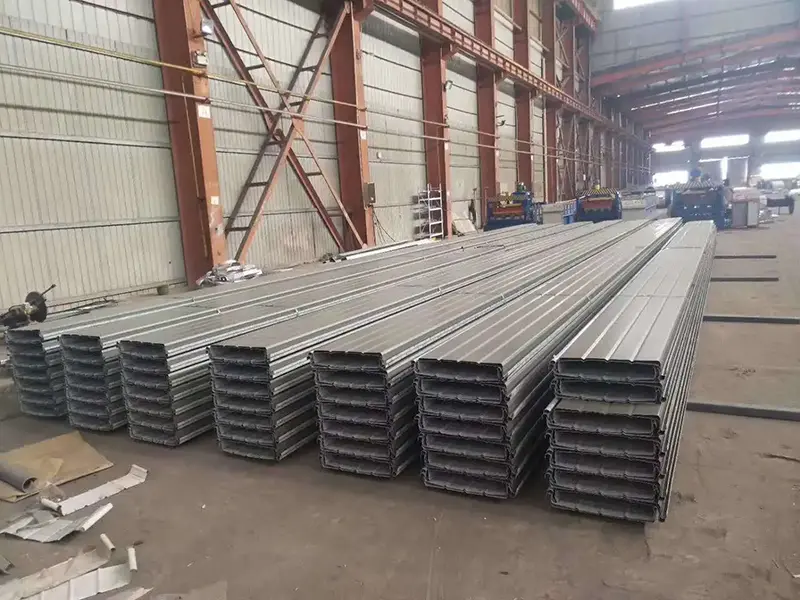

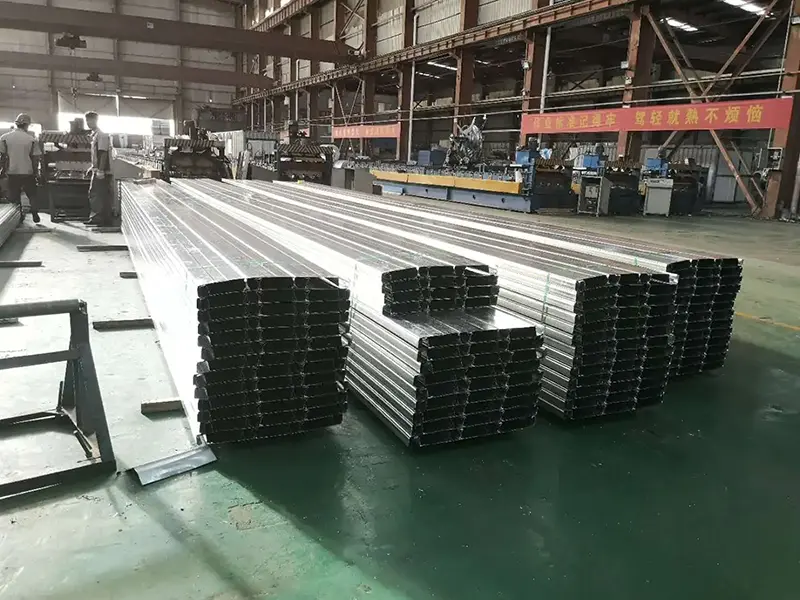

Avatud profiiliga terrassidel, nagu YX76-305-915 ja YX75-300-880, on avatud ülaosaga ribid. See konstruktsioon muudab armatuurvarraste ja tehnoliinide paigaldamise kohapeal lihtsamaks. Kinnise profiiliga mudelid, sealhulgas YX60-263-790 ja YXB65-185-555, kasutavad vastupidist lähenemist: ribid on täielikult suletud, mis tagab tasase alaosa ja parema tulekindluse.

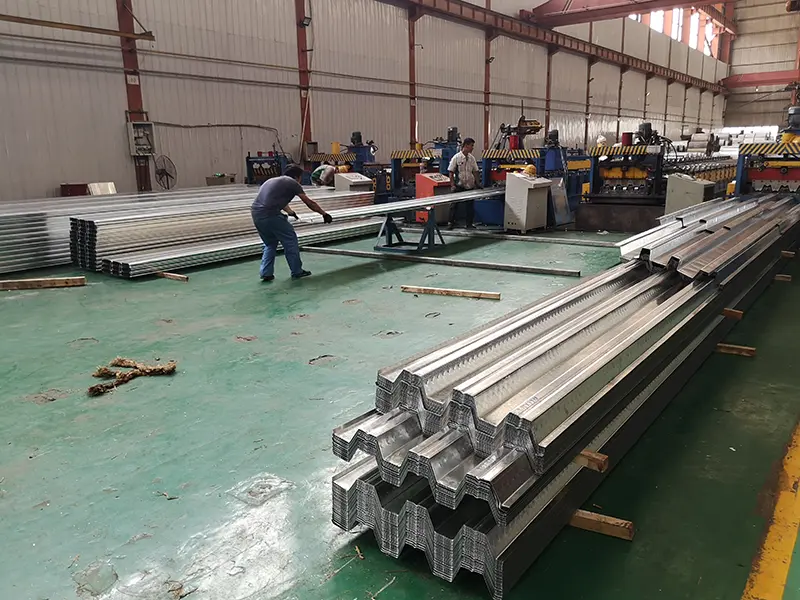

Alusmaterjalide puhul kasutatakse kuumtsingitud teraspooli sellistes klassides nagu DX51D+Z, Q235 ja Q345. Tsinkkatte kaalu saab reguleerida vahemikus 40 kuni 600 g/m², et see vastaks konkreetsetele korrosioonivastastele vajadustele. 21-etapiline rull-vormimisprotsess kujundab paneelid, mille pikkus on kohandatud iga projekti jaoks. Paigaldusmeeskonnad suudavad tavaliselt katta 2000–3000 m² päevas.

Integreeritud konstruktsioonisüsteemi moodustamiseks keevitatakse paneelid terastaladega läbi teki, kasutades lõikepolte, samas kui külgnevad paneelid lukustatakse spetsiaalsete kinnitustööriistadega.

Väljavalideeritud jõudlus

1. Mehaanilised omadused: mõõdetud kandevõime

Võtke näiteks avatud profiiliga tekk YX75-300-880. 75 mm ribi kõrguse, 300 mm ribide vahega ja 880 mm efektiivse laiusega 1,0 mm paksune versioon annab inertsmomendi 135 cm⁴/m. Ehitusetapi kandevõime on 3,2 kN/m² ja komposiitplaadi maksimaalne kandevõime ulatub 8,5 kN/m². Kui paksus suureneb 1,2 mm-ni, tõuseb inertsimoment väärtuseni 190 cm⁴/m, tõugates maksimaalse võimsuse 12,0 kN/m²-ni.

Mudel YX51-342-1025 räägib sarnast lugu. Selle materjali kasutusmäär on 82% ja 1,0 mm paneelil on inertsmoment 63,50 cm⁴/m ristlõike mooduliga 20,13 cm³/m.

2. Materjali tugevus ja väsimus

Voolutugevust saab reguleerida laias vahemikus, alates 235 MPa kuni 550 MPa, maksimaalse tõmbetugevusega vahemikus 340 kuni 700 MPa. Dünaamilise koormuse korral jõuab väsimuse kestus 2 miljoni tsüklini, nagu on täpsustatud standardis EU EN1993-1-3. Soolapihustustestides peavad tsingitud paneelid vastu kuni 2000 tundi ilma punast roostet ilmumata, mis tähendab, et rannikukeskkonnas on kasutusiga üle 25 aasta.

3. Ribi kõrguse ja lõigu optimeerimine

51 mm ribi kõrgusega sektsioon on selle kuju optimeerimiseks läbinud vedeliku dünaamika simulatsiooni. 120 mm betoonplaadiga saavutab see vertikaalse kandevõime 3,5 kN/m² ja pakub 42% suuremat paindejäikust kui võrreldav 35 mm ribikonstruktsioon. Lõplike elementide analüüs kinnitab veelgi koormuse ülekande ühtsuse koefitsienti 0,92 ribi 233 mm sammuga sektsiooni puhul, aidates vältida 25% pingekontsentratsiooni, mida sageli täheldatakse tavapärasel tekil.

4. Seismiline ja tulekindlus: kontrollitud testimisega

Tähelepanuta ei jäeta ka seismilist jõudlust. Valitud mudelid vastavad Intensity 8 tsoonide disaininõuetele. Samuti on läbi viidud tulekatsed: suletud profiiliga tooted vastavad tulekindlusnõuetele, ilma et oleks vaja pihustatavat tulekindlust.

Tehniliste andmete ülevaade

Allolev tabel võtab kokku standardsed tootmisparameetrid. Kohandamine on saadaval konkreetsete projektinõuete jaoks.

Peamised mudeli spetsifikatsioonid

Peamised jõudlusnäitajad

1. Kahekordne funktsionaalsus.Ühel tootel on kaks eesmärki: püsiv raketis ehitamise ajal ja tõmbetugevdus pärast plaadi kasutamist. See vähendab loomulikult üldist terasetarbimist.

2. Ehitusefektiivsus.Korraga saab paigaldada mitu korrust, valades betooni etapiviisiliselt. Igapäevane paigalduspindala 2000–3000 m² hoiab projektid kiiresti liikumas.

3. Kontrollitavad mehaanilised omadused.Voolutugevust saab reguleerida vahemikus 235 kuni 550 MPa ja komposiitplaatide kandevõime on testimisega kinnitatud. Valimiseks on saadaval täielik valik mudeli spetsifikatsioone.

4. Corrosion Resistance.Reguleeritav galvaniseerimisaste vahemikus 40–600 g/m² ja soolapihustuskindlus kuni 2000 tundi tagavad paneelide kasutusea üle 25 aasta isegi rannikualadel.

5. Profiili paindlikkus.Avatud ribiga profiilid lihtsustavad armatuuri paigaldamist ja seadmete paigaldamist, samas kui suletud ribiga profiilid pakuvad tasast alumist külge ja paremat tulekindlust. Õige valik sõltub projekti prioriteetidest.

Disaini ja paigalduse kaalutlused

Avatud profiiliga terrassi jaoks:See tüüp töötab hästi, kui on vaja kohapealset tugevdamist või ribide sees olevat kommunaalmarsruuti. Pidage meeles, et olenevalt projekti tulekindlusest võivad olla vajalikud täiendavad tuletõkkemeetmed.

Suletud profiiliga terrasside jaoks:Kui lakke kinnitamiseks soovitakse tasast alumist külge või kui eesmärk on vältida pihustatavat tulekindlust, sobivad paremini suletud profiiliga mudelid.

Ranniku- või söövitava keskkonna jaoks:Tuleks määrata raskem tsinkkate, kuni 600 g/m². Soolapihustustesti aruanded on saadaval nõudmisel, et kontrollida jõudlust.

Paigaldamise ajal:Lõikepoldid tuleb keevitada läbi teki terastala sisse vastavalt etteantud mustrile ja servade vahekaugusele. Külgnevad paneelid tuleb tihedalt lukustada kinnitustööriistadega ja läbipainde kontrollimiseks tuleks betooni valamise ajal kontrollida ajutisi tugesid.

Tüüpilised rakendused

1.Kõrg- ja ülikõrge kõrgusega teraskonstruktsioonid vajavad töökindlaid põranda- ja katusesüsteeme ning sellesse rolli sobib kandvad terrassid.

2.Suured avalikud hooned, sealhulgas staadionid ja lennujaama terminalid, saavad kasu süsteemi struktuurilisest tõhususest.

3.Logistikalaod ja tööstusettevõtted kasutavad neid paneele sageli platvormide ja põrandate käitamiseks.

4.Iga teraskonstruktsiooniprojekt, millel on tihe ajakava ja etapiviisiline töövoog, saab ära kasutada selle süsteemi pakutavat kiiret paigaldust.

Korduma kippuvad küsimused

1. Mis vahe on avatud profiiliga ja kinnise profiiliga kandeplaadil?

Avatud profiiliga terrass jätab ribide ülaosa paljastamata, mis lihtsustab armatuuri paigaldamist ja tehnosüsteemide paigaldamist. Suletud profiiliga terrass ümbritseb ribid täielikult, mille tulemuseks on tasane alumine külg ja tavaliselt parem tulekindlus ilma pihustuskatteta. Valik sõltub konstruktsiooni-, tule- ja arhitektuurivajadustest.

2. Kuidas valitakse tsinkkatte kaal?

See sõltub eelkõige kokkupuutest keskkonnaga. Siserakendustes kasutatakse tavaliselt standardset katet 120–275 g/m². Rannikuala või väga söövitav keskkond nõuab raskemaid katteid, kuni 600 g/m². Aitame määrata sobiva spetsifikatsiooni, kui projekti tingimused on teada.

3. Millise ribi kõrguse peaksin antud vahemiku ja koormuse jaoks valima?

Kõrgemad ribid, näiteks 75 mm, tagavad suurema jäikuse ja kandevõime, mis võimaldab pikemat vahemikku või suuremat koormust. Alumised ribid, umbes 51 mm, sobivad hästi lühema vahe ja kergema koormuse korral. Optimaalse profiili ja paksuse kinnitamiseks tuleks alati teha konstruktsiooniarvutus.

4. Kas paneele saab paigaldada ilma ajutise toestuseta?

See sõltub paneeli profiilist, paksusest, sildeulatusest ja ehituskoormustest. Mõned konfiguratsioonid on ette nähtud toestuseta paigaldamiseks kuni teatud vahekauguseni. Tutvuda tuleks tootja ulatustabelitega ja ehitusinsener peab kontrollima ehitusjärjestust.

5. Millised standardid kehtivad kandva põrandakatte kohta?

Peamised viited on GB 55004-2021 (komposiitstruktuuride kohustuslik kood) ja riiklik standard atlas 05SG522. Väsimuse ja külmvormitud disaini puhul viidatakse sageli standardile EN1993-1-3. Soovi korral saab esitada materjalisertifikaadid ja katseprotokollid.
