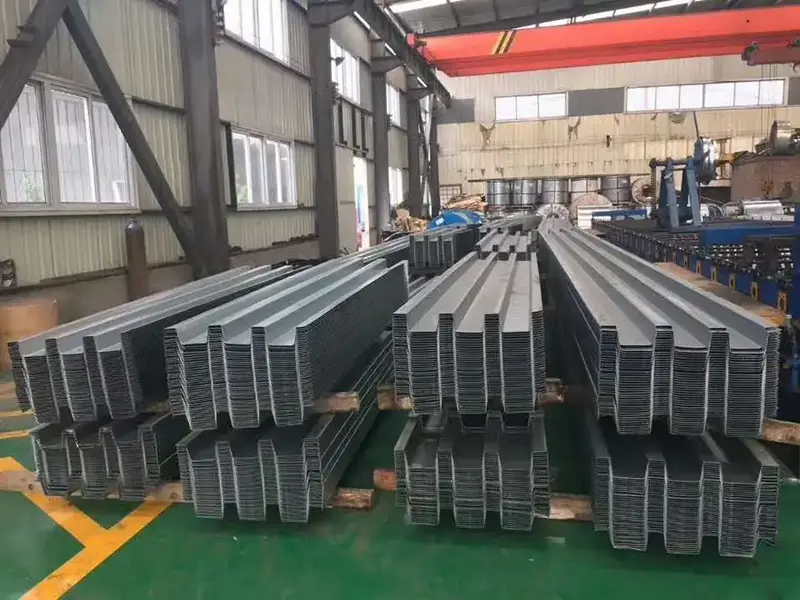

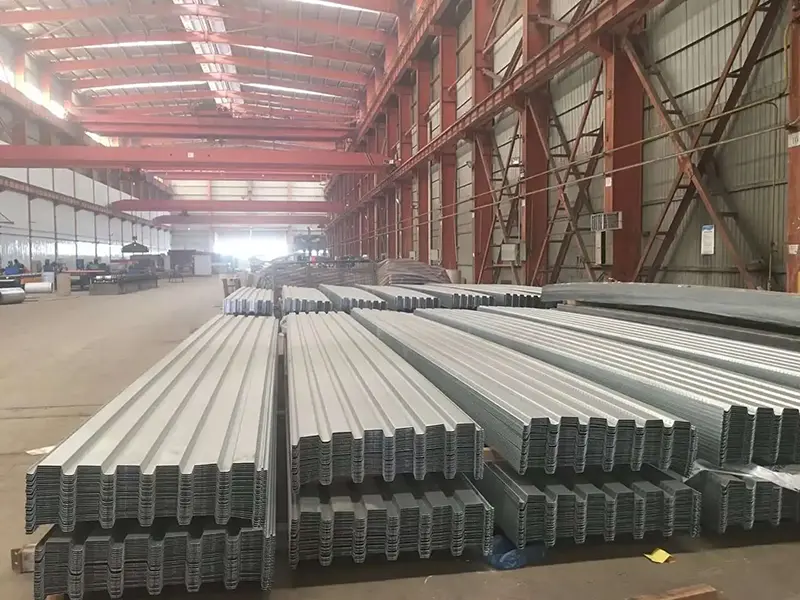

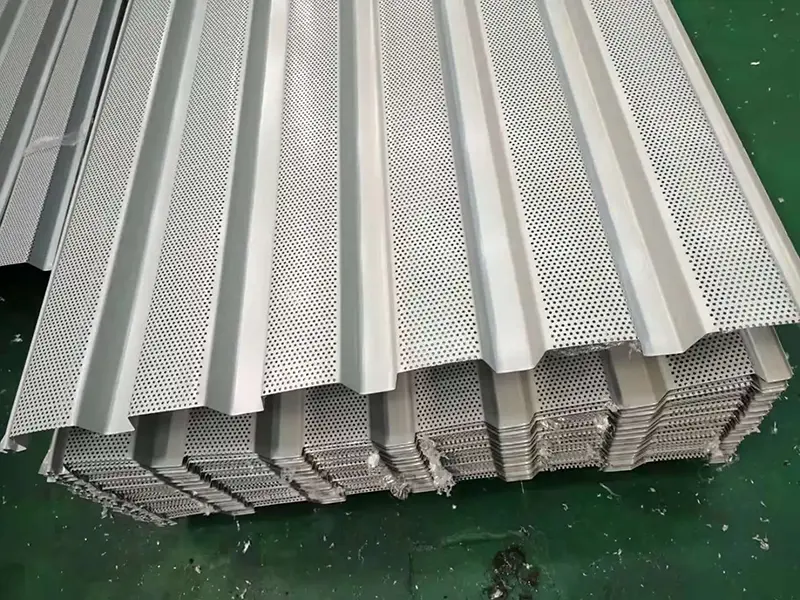

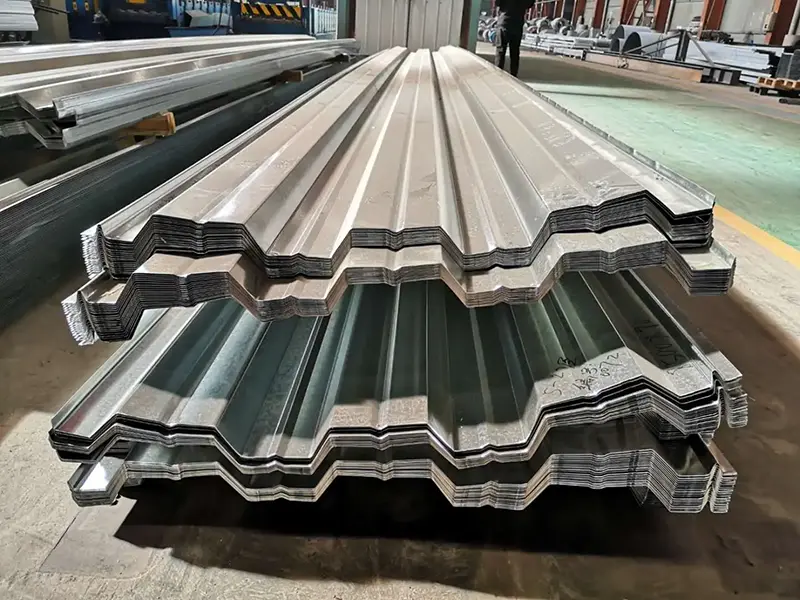

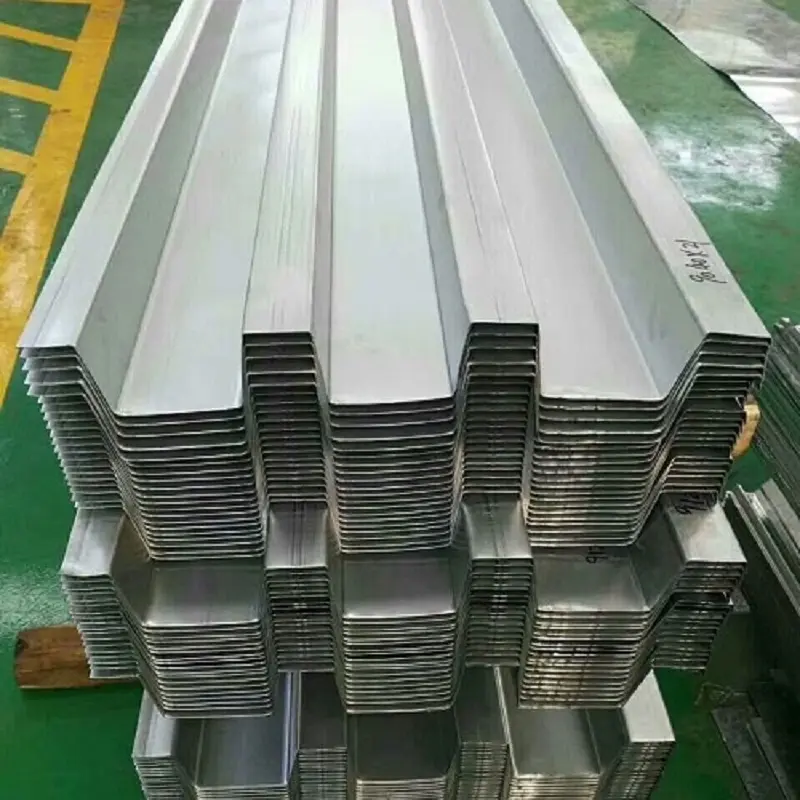

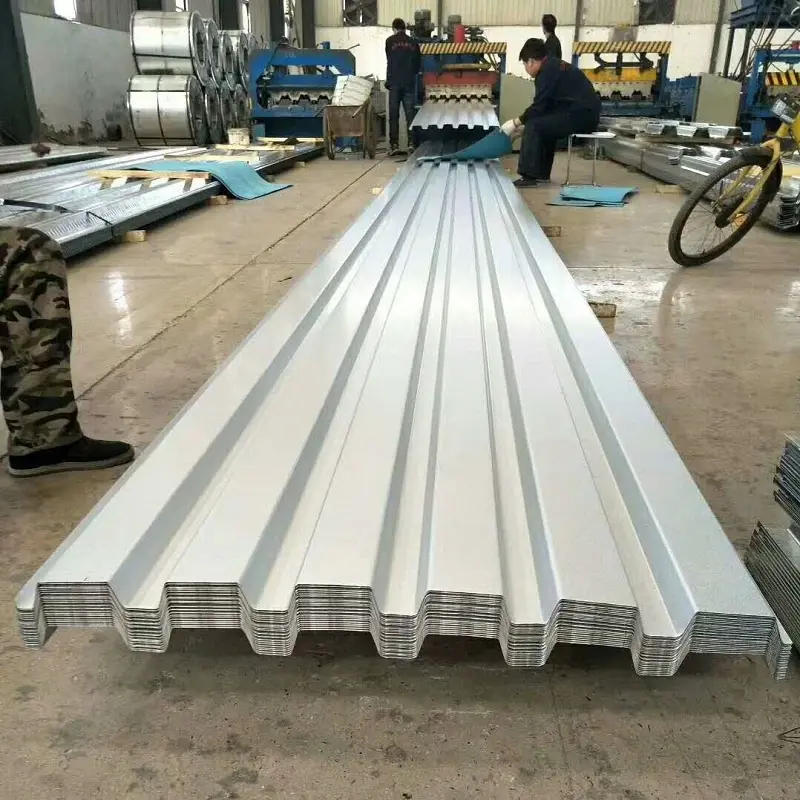

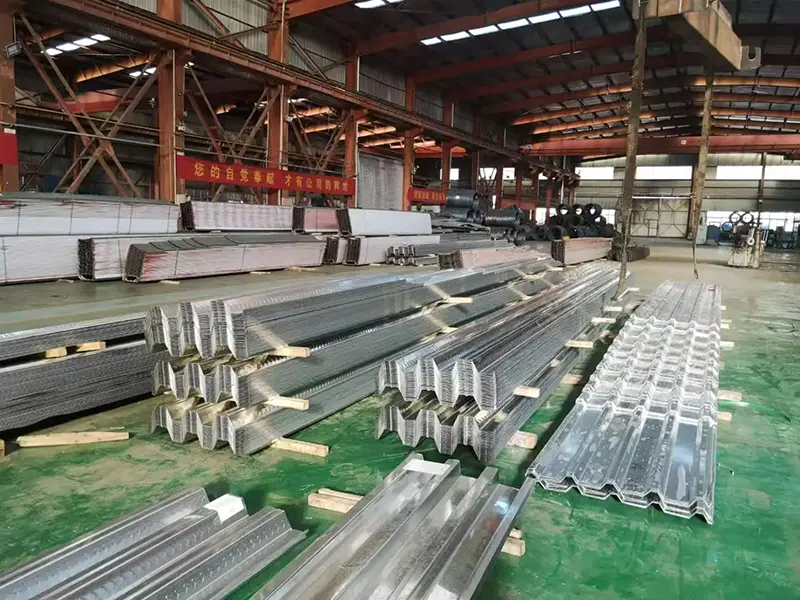

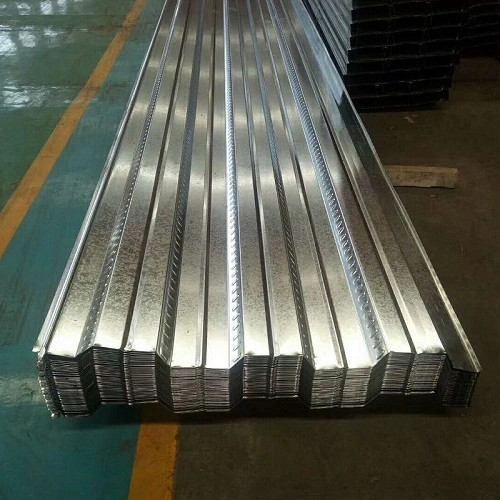

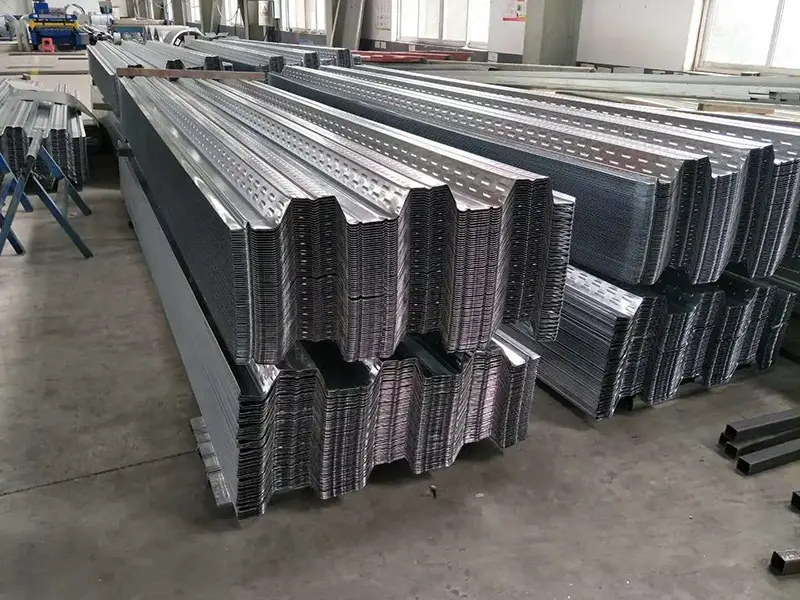

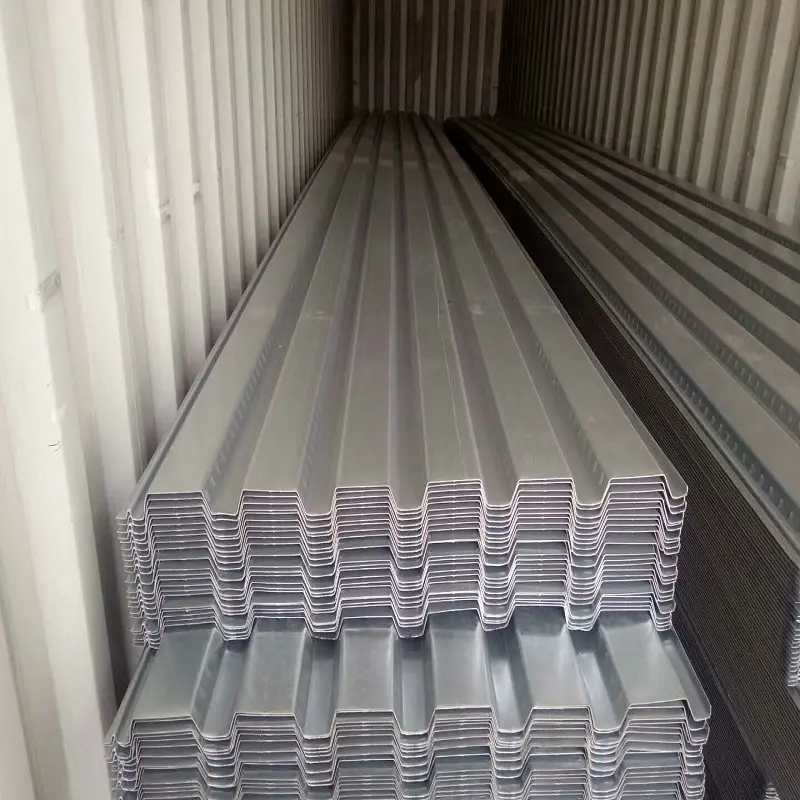

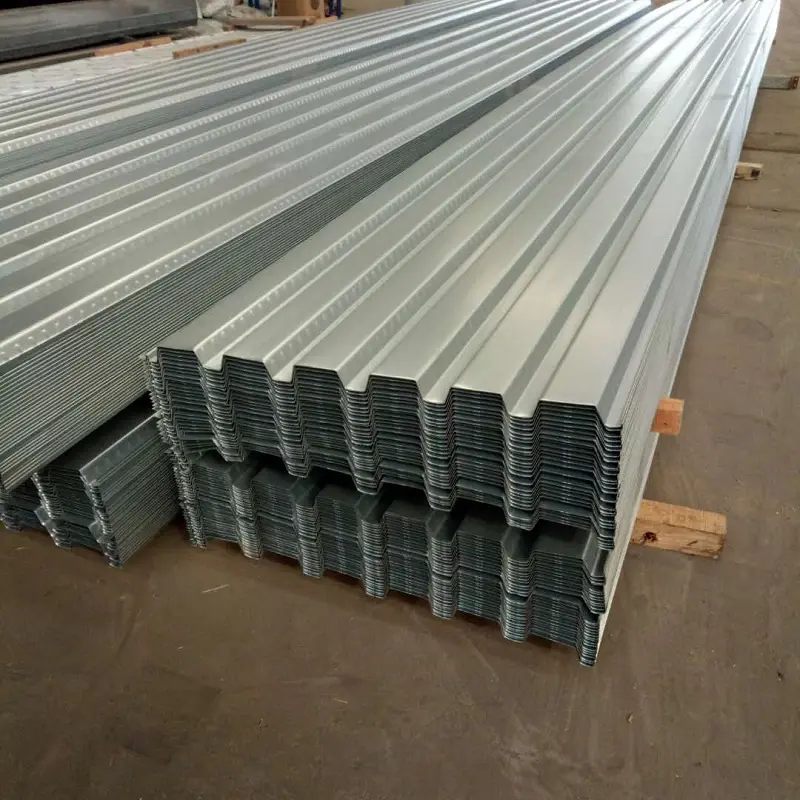

Open-Rib Floor Decking on külmvormitud lainepapist paneel, mis on valmistatud kuumtsingitud või Al-Zn-kattega teraslehest. Sellel on avatud V-, U- või trapetsikujuline ristlõige, kusjuures ribikanali ülaosa on avatud. See disain hõlbustab armatuurvarraste paigaldamist, tehnoliinide trassi paigaldamist ja betooni valamist kohapeal.
SEBNO Ehitusmaterjalidtarnib avatud profiiliga põrandalauda osana oma teraskonstruktsioonide tootevalikust. Paneelid toimivad ehituse ajal püsiva raketisena ja hiljem koos betoonplaadiga tõmbearmatuurina.
Alusmaterjaliks on kõrgekvaliteediline süsinikkonstruktsiooniteras või vähelegeeritud teras suurematelt kodumaistelt tootjatelt nagu Shougang, Angang, Hangang, Tanggang, Baosteel ja WISCO. Katte kaal on tavaliselt vahemikus 60–275 g/m², nõudlikes keskkondades on saadaval maksimaalselt 600 g/m².

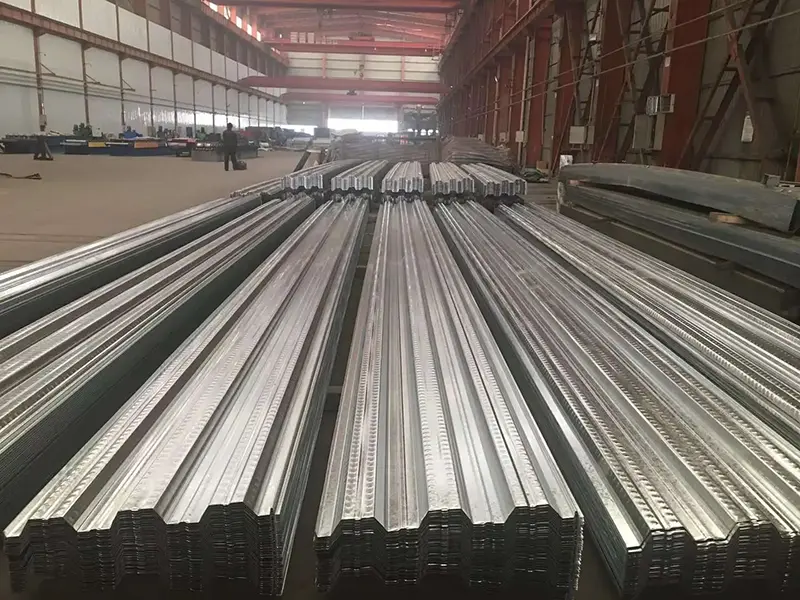

Tavalised voolavuspiirid hõlmavad 250 MPa, 280 MPa, 320 MPa ja 350 MPa ning võivad ulatuda kuni 550 MPa-ni. Pinnale võib olla reljeefne, et parandada sidet betooniga, mis aitab luua usaldusväärse komposiittegevuse terasteki ja plaadi vahel.
Ehitamise ajal paigaldatakse terrass terastaladele ja kinnitatakse otstest täistungivate punktkeevisõmblustega. Vaheühendustes kasutatakse läbi teki terastala sisse keevitatud lõikepolte. Külgnevad paneelid ühendatakse spetsiaalsete kinnitustööriistadega, mis lukustavad reljeefsed ühenduspunktid.
Tekk toetab ehitusfaasis märja betooni omaraskust ja ehituskoormusi. Pärast betooni kõvenemist toimib see koos plaadiga komposiitsüsteemina, toimides konstruktsiooniarvutustes tõmbearmatuurina.
Avatud profiiliga põrandalaudade seeria hõlmab laias valikus profiile. Allolevas tabelis on loetletud mitmete tavamudelite tüüpilised parameetrid.
| Profiili tüüp | Voldimata laius (mm) | Efektiivne laius (mm) | Tavaline paksus (mm) | Inertsimoment (cm⁴/m) | Sektsiooni moodul (cm³/m) | Materjali kasutusmäär |
|---|---|---|---|---|---|---|
| YX76-305-915 | 1000 | 915 | 0,8–1,5 | 106,6–214,1 | 24.46–52.41 | 91,5% |
| YX60-263-790 | — | 790 | 0,8–1,2 | 60,60–83,11 | 41.26–57.32 | 79% |
| YX51-342-1025 | 1250 | 1025 | 0,8–1,2 | Konsulteerige tootjaga | Konsulteerige tootjaga | 82% |
| YX51-250-750 | 1000 | 750 | 0,6–1,2 | — | u. 17,9 (0,8 mm) | 75% |
| YX130-300-600 | 1000 | 600 | 0,8–1,2 | 241,49–441,34 | 36.31–63.95 | 60% |
| YX70-200-600 | 1000 | 600 | 0,8–1,5 | Konsulteerige tootjaga | Konsulteerige tootjaga | 60% |
| YX75-230-690 | 1000/1085 | 690 | 0,8–2,3 | 91,62–142,01 | 23.46–38.98 | 69% |
Betooni valamisel peab terrass kandma ehituskoormust, kasutades selleks oma tugevust ja jäikust. Mudeli YX60-263-790 puhul, mis on valmistatud 1,2 mm paksusest Q345 terasest, on kolmeavalise pideva 120 mm paksuse komposiitplaadi maksimaalne katmata sildeulatus 2,65 m. 0,8 mm paksusel mudelil YX51-250-750 on kohaldatav ulatusvahemik 2,5–3,0 m.
See ühendamata võimalus võimaldab samaaegset paigaldamist mitmele korrusele, võimaldades etapiviisilist betooni valamist ja kiiremat üldist ehitusjärku.
Kui teraskate ja betoon toimivad koos reljeefsete ja nihkenaastudega, suureneb kandevõime märkimisväärselt. Näiteks konfiguratsioonil, mis kasutab YX60-263-790 (1,0 mm paksune) Q235 terastaladega ja 100 mm paksuse C30 betoonplaadiga, on paindevõime 21,71 kN·m. Kui selle asemel kasutada Q345 terast, tõuseb võimsus 29,77 kN·m-ni. Nende parameetrite abil saab arvutada teiste betooniklasside, plaatide paksuste ja teraseklasside võimsusväärtusi.
Paigaldamisel vajavad tähelepanu mitmed protseduurid. Tekkide otsad tuleb ühendada terastaladega täisläbivusega punktkeevisõmblustega. Vaheühendustes kasutatakse läbiva teki naastkeevitust. Kõrvuti asetsevad lehed lukustatakse reljeefsetes kohtades spetsiaalsete presstangide abil. Kumerates piirkondades on soovitatav plasmalõikamine, et servad oleksid siledad ja säiliks tsingitud kate.
Algprojekti järgi on keevisõmbluste vahekauguseks 305 mm, kuid seda võib ehituse ajal vähendada, et vältida deformeerumist jalgsi või betooni valamisel. Negatiivse momendi tugevdus tuleb paigaldada ka konsoolsektsioonidesse vastavalt projekteerimisnõuetele, et vältida pragude tekkimist.
1. Püsiraketis.Tekk asendab traditsioonilist puidust raketist, seega pole vaja paigaldada, eemaldada ega toestada. See kiirendab ehitusgraafikut.
2. Kerge ja suure tugevusega.Terasekulu on ligikaudu 9–10 kg/m² 0,8 mm paksuste lehtede puhul, optimaalne vahemik on 2,5–3,5 m. Tekk toimib komposiitpõrandasüsteemis ka tõmbetugevdina.
3. Tõhus järjestikune ehitus.Paneele saab laduda korraga mitmele korrusele ja betooni saab valada etapiviisiliselt. See lühendab oluliselt projekti üldist ajakava.
4. Mugav utiliidi marsruutimine.Avatud ribiga profiil võimaldab otsest torude ja juhtmestiku paigaldamist ilma teisese pilude või kanalisatsioonita.
5. Korrosioonikindlus ja taaskasutatavus.Tsingitud kate kaitseb rooste eest nii ehitus- kui ka hooldusfaasis. Terasmaterjal on kasutusaja lõpus täielikult taaskasutatav.
Sirge- ja koormusnõuete jaoks:Valige profiil ja paksus, võttes aluseks katmata sildetabelid ja liitplaadi koormuse arvutused. Suuremate koormuste või pikemate vahekauguste puhul võib vaja minna paksemaid paneele või kõrgemat terase klassi.
Kommunaalteenuste marsruutimiseks:Avatud ribid muudavad torude ja juhtmestiku juhtimise lihtsaks, kuid paigutus tuleks kooskõlastada armatuuri paigutusega, et vältida konflikte.
Kumerate või ebakorrapäraste piirkondade jaoks:Serva kvaliteedi ja galvaniseeritud katte terviklikkuse säilitamiseks eelistatakse plasma lõikamist lõikamisele.
Keevitamise ajal:Järgige punktkeevisõmbluste ja nihkepoltide puhul etteantud keevisõmbluste vahekaugust. Ehitusaegse deformatsiooni vältimiseks võib ajutiselt kasutada tihedamat vahekaugust, kuid lõplike ühenduste puhul tuleb järgida konstruktsiooniprojekti.
1.Komposiitpõrandasüsteemid mitmekorruseliste ja kõrghoonete teraskonstruktsioonidele.
2.Põrandakonstruktsioonid tööstusettevõtetele ja logistikaladudele.
3.Suure ulatusega põrandakatteprojektid, sealhulgas ärikompleksid ja parkimisrajatised.
4.Teraskonstruktsioonide projektid, mis nõuavad kiiret ehitamist ja etapiviisilist töövoogu.
Suletud profiiliga terrass pakub üldiselt paremat tulekindlust, kuna ribid on täielikult suletud ja betoon ümbritseb terast täielikult. Sõltuvalt projekti tulekindlusest võib avatud profiiliga terrass nõuda täiendavaid tuletõkkemeetmeid. Tulekatsed tuleks läbi vaadata iga profiilitüübi puhul.
Jah, paljud avatud profiiliga mudelid on ette nähtud lahti paigaldamiseks kindlaksmääratud ulatuse piires. Näiteks YX60-263-790 koos 1,2 mm Q345 terasega võib kolmeavalise pideva 120 mm plaadi puhul katmata kuni 2,65 m. Tutvuge alati tootja ulatustabelitega ja projekti konstruktsiooniarvutustega.
Mõlemad katted pakuvad korrosioonikaitset, kuid Al-Zn-kate pakub tavaliselt paremat vastupidavust kõrgel temperatuuril ja teatud söövitavates keskkondades. Valik sõltub projekti keskkonnast ja kasutusea nõuetest. Al-Zn kate on sageli ette nähtud rannikualadele või tööstuslikele seadetele.
Avatud ribid pakuvad pärast betooni kõvenemist ruumi torude ja juhtmete jaoks. See välistab vajaduse plaadis kanalite lõikamise järele. Tehnolahendus tuleks aga planeerida enne betooni valamist, et vältida armatuurvarraste segamist.
Profileeritud teraslehtede esmane standard on GB/T 12755-2008. Konstruktsioonide projekteerimine järgib tavaliselt GB 55004-2021 ja riiklikku standardi atlast 05SG522. Soovi korral saab esitada materjali sertifikaadid ja koormustesti aruanded.
Tianjin SENBO Building Materials Technology Co., Ltd. on avatud profiiliga põrandalaudade, kandvate põrandakatete, komposiitpõrandakatete ja muude metallümbristoodete tootja. Meie tootmisbaas asub Hiinas Tianjinis Jinghai majandusarengu tsoonis, mis on varustatud automatiseeritud tootmisliinide ja neljaetapilise kvaliteedikontrolli protsessiga. Lisateabe saamiseks meie tehase, sertifikaatide, testimisvõimaluste ja projektiviidete kohta külastage meie veebisaitiMeie kohtaleht võivõtke ühendust meie insenerimeeskonnaga.
