Rebar sõrestiku põrandakate

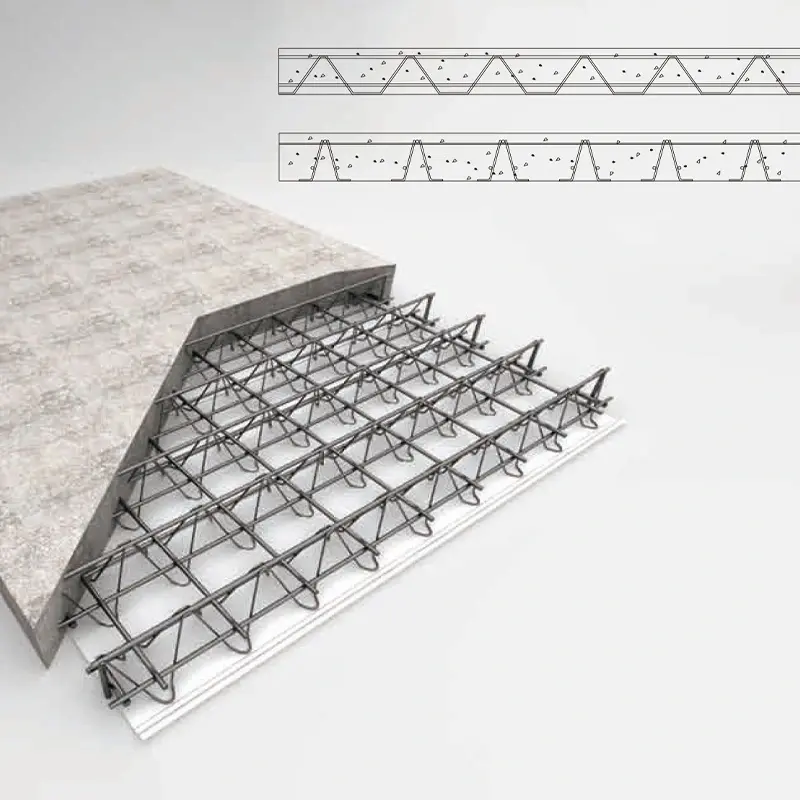

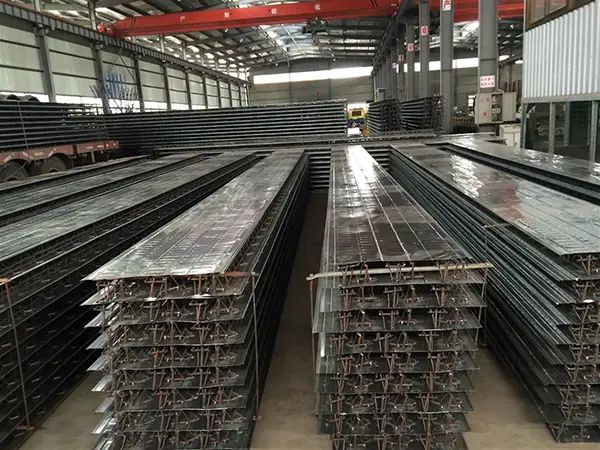

Armatuursõrestiku põrandalaud on komposiit-kandepaneel, mis on moodustatud terasest armatuursõrestiku ja põhjaplaadi kombineerimisel automatiseeritud tootmisliinil. Sõrestik ise koosneb ülemistest kõõlvarrastest, alumisest kõõlvarrastest ja võrkvarrastest, mis on ühendatud takistuspunktkeevitusega, luues stabiilse kolmnurkse struktuuri. See sõrestik keevitatakse seejärel põhjaplaadi külge, mis on tavaliselt 0,5 mm paksune tsingitud terasleht või kiudtsementplaat.

SENBO ehitusmaterjalidtarnib seda toodet teraskonstruktsiooniga põrandakatete valiku osana. Tekk toimib ehituse ajal püsiva raketisena ja aitab hiljem kaasa betoonplaadi konstruktsioonilisele toimimisele.

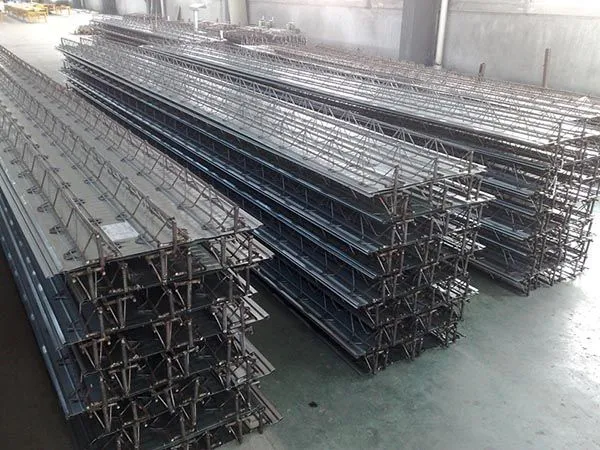

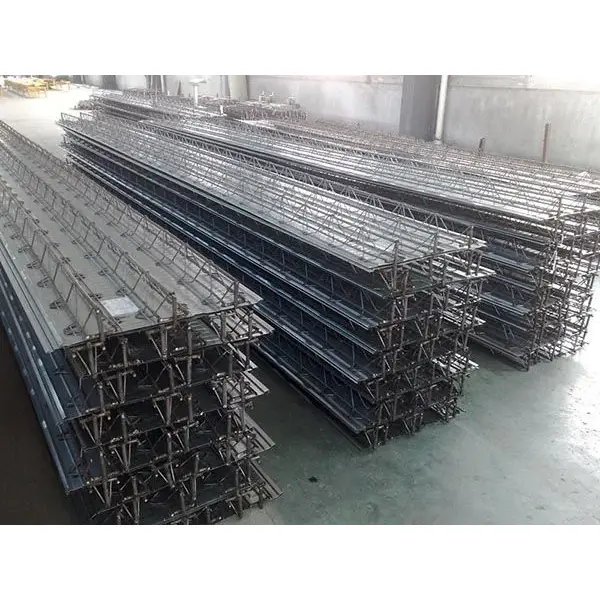

Struktuurne koostis ja materjalid

Ülemised ja alumised kõõluvardad on tavaliselt valmistatud HRB400 või CRB550 terasest, samas kui võrkvarrastes kasutatakse tavaliselt terast HPB300, HRB400 või CPB550. Vertikaalsed ja horisontaalsed tugivardad on üldiselt HPB300 või HRB400.

Alumise raketisena tsingitud teraslehe kasutamisel on selle paksus 0,5 mm, voolavuspiir vähemalt 250 N/mm² ja kahepoolse galvaniseerimise kaal vähemalt 120 g/m². Alumine leht on saadaval kahes laiuses: tüüp A (600 mm) ja tüüp B (576 mm).

Terassõrestiku kõrgused on vahemikus 50 mm kuni 340 mm, mis vastavad plaatide paksusele 80 mm kuni 370 mm. Ülemise ja alumise nööri läbimõõt on 6–12 mm ning lindi varda läbimõõt on 4–8 mm. Olemas on mitu tooteseeriat, näiteks TD1–TD7 ja HB1–HB8, kusjuures sageli kasutatav mudel on TD3-90.

Toodete klassifikatsioon põhjaraketise järgi

Tooted klassifitseeritakse põhjaraketise tüübi järgi. Traditsioonilise tüübi puhul kasutatakse tsingitud teraslehte, püsiva (mitteeemaldatava) tüübi puhul aga peentäitega betooni või kiudtsementplaati. Riiklike standardiatlaste 23CG56-1 ja 23CG56-2 kohaselt välistavad püsivad põhjaraketise tooted vajaduse kohapeal raketise eemaldamiseks, tagavad sileda alumise viimistluse ning sobivad niiskesse või puhtasse keskkonda ning ilma ripplagedeta hoonetesse.

Tulemuslikkus reaalsetes projektides

1. Ülikõrge rakendus: 140 800 m² sõrestiku terrassi

Praegu ehitatava ülikõrghoone projekti kogupindala on 218 000 m². Torn A kõrgub 39-korruseline (176,1 m) ja torn B ulatub 51-korruseliseks (212,4 m). Projektis kasutati 140 800 m² sõrestike süsteeme ja 16 100 m² servaraketist. Plaatide paksused jäid vahemikku 110 mm kuni 150 mm ja fermid valmistati kõrgsagedusliku takistusega punktkeevitusega.

Võrreldes traditsiooniliste kohapeal valatavate plaatidega, välistas see meetod raketise paigaldamise, raketise eemaldamise ja käsitsi sarruse sidumise. Ehituskvaliteet püsis kogu aeg stabiilne ja usaldusväärne.

2. Pikaajaline ja suure konsooliga kinnitus

Zhongguancuni tehisintellekti teadus- ja tehnoloogiapargi näitustekeskus on Pekingis toimuv "süsinikuvaba hoone" pilootprojekt. Neljakorruseline terasraami konstruktsioon oli mõeldud Seismic Intensity 8 jaoks. Selle maksimaalne avaulatus on 3,5 m ja konsooli maksimaalne pikkus 8,25 m.

Kasutati TD3-90 tüüpi põrandalauda, ​​sõrestiku kõrgusega 90 mm ja plaadi kogupaksusega 120 mm. Maksimaalne toestamata sildeulatus ehituse ajal oli 3,0 m. 8,25 m konsooli tsoonis paigaldati ajutised vertikaalsed topeltpostid keskele, et tekitada 1,5‰ ülespoole kalle, tagades konstruktsiooni ohutuse.

3. Tule- ja korrosioonikindluse kontrollimine

Armatuur on täielikult kaetud betooniga, mis annab tulepüsivuse, mis sarnaneb traditsioonilistele kohapeal valatud plaatidele. Katsed näitavad, et 100 mm paksune plaat (vastab 70 mm kõrgusele terassõrestikule) saavutab tulepüsivusklassi 1,68 tundi. Tsingitud terasleht ei vaja täiendavat tulekaitset.

Võrreldes profiilterasest katteid kasutavate komposiitplaatidega, pakub terasest sõrestikuga põrandakate paremat korrosioonikindlust. Kuna tsingitud terasleht ei aita kaasa konstruktsiooni kandevõimele tööfaasis, ei saa rooste kahjustada konstruktsiooni terviklikkust.

4. Ehitusefektiivsuse ja -kulude andmed

Tehase toodang tagab ühtlase sarrusevahe ja ühtlase betoonkatte paksuse. Kohapeal tehtavad armatuuride sidumistööd vähenevad 60–70%. Tianjinis asuva Xiqing Houtai Plot G keldriprojekti puhul lühendas selle tehnoloogia kasutamine ehitusperioodi ligikaudu 10 päeva võrra ja aitas kokku hoida kulusid 1,972 miljoni RMB võrra. Üldkulu ruutmeetri kohta oli rohkem kui 20% madalam kui traditsioonilistel komposiitplaatidel.

Tehnilised andmed lühidalt

Järgmised parameetrid põhinevad tööstusstandardil JG/T 368-2012 ja riiklikel standardiatlastel. Kohandamine on saadaval.

Miks see süsteem töötab

1. Tehase kokkupanemine tagab järjepidevuse.Sõrestik on moodustatud automatiseeritud takistuspunktkeevitusega, mis hoiab armatuuri vahekaugused ühtlasena ja mõõtmed täpsed. See vähendab kohapealset armatuuri sidumist 60–70% ja tagab ühtlasema ehituskvaliteedi.

2. Kahesuunaline jäikus on võrreldav kohapeal valatud plaatidega.Süsteemi saab kujundada kahesuunalise plaadina, mis pakub kahesuunalise tugevdusega raudbetoonplaadile sarnast jäikust. Seismiline jõudlus on üldiselt parem kui profileeritud teraskomposiitplaatidel.

3. Tule- ja korrosioonikindlus ilma lisakateteta.Kuna armatuur on täielikult betooniga kaetud, saavutab 100 mm plaat tulekindluseta 1,68 tundi tulekindlust. Tsingitud leht toimib ainult raketisena, seega ei mõjuta korrosioon konstruktsiooni ohutust.

4. Smooth Soffit ja vähendatud plaadi paksus.Alumine külg on tasane. Võrreldes standardse profiilterasest terrassiga saab plaadi kogupaksust vähendada 30–50 mm võrra, säilitades samal ajal sama vaba lae kõrguse, mis aitab vähendada põranda kõrgust.

5. Kulud ja ajakava eelised.Raketis kaotatakse, toestus on minimeeritud ja saab võimalikuks mitmekorruseline samaaegne ehitamine. Alumine leht kasutab 96% pindalast ainult 0,5 mm paksuse terasega, vähendades materjalikulu.

Projekteerimise ja paigaldamise kaalutlused

Kahesuunalise plaadikujunduse jaoks:Armatuursõrestiku tekki saab kujundada kahesuunalise plaadina, lisades põikisuunas täiendavat tugevdust. Kinnitage ehitusinseneriga, et paneeli paigutus ja tugitingimused vastavad projekteerimise eeldustele.

Alalise põhjaraketise jaoks:Valige peentäitega betoon või kiudtsementplaat, kui on vaja sileda alaosa ilma ripplaeta. Veenduge, et keskkond oleks valitud põhjaraketise materjali jaoks sobiv.

Pikkade konsoolide jaoks:Võib vaja minna ajutisi tugesid, nagu on näidatud Zhongguancuni projektis, kus ülespoole kaldumise esilekutsumiseks kasutati topeltposti. Arvutage läbipainde- ja kaldenõuded konsooli tegeliku pikkuse ja konstruktsioonikoormuste põhjal.

Paigaldamise ajal:Tagada keevituskvaliteet kõigis sõlmedes ja tugedes. Järgige ettenähtud keevisõmbluste vahekaugust ja elektroodi survet. Tsingitud lehtede puhul vältige liigset kuumust, mis võib katet kahjustada. Kaitske paneele niiskuse eest, kui neid ladustatakse kohapeal pikema aja jooksul.

Tüüpilised rakendused

1.Põranda- ja katusesüsteemid kõrg- ja ülikõrgete teraskonstruktsioonide jaoks.

2.Pikaajalised ja suure konsooliga põrandakonstruktsioonid.

3.Tööplatvormid ja põrandad tööstusettevõtetes ja logistikaladudes.

4.Hooned, mis nõuavad niiskuskindlust, korrosioonikindlust või puhast ruumikeskkonda, kus on soovitatav kasutada püsivat põhjaraketist.

Korduma kippuvad küsimused

1. Kuidas erineb armatuursõrestiku terrass profileeritud terasplekist komposiitplaatidega?

Profileeritud terasplekist komposiitplaadid toetuvad terastekile nii raketise kui ka tõmbearmatuurina. Armatuursõrestikel kasutatakse konstruktsiooni tugevdamiseks eraldi terasest sõrestikku, nii et alumine leht toimib ainult raketisena. See tähendab, et alumine leht võib olla õhem (0,5 mm) ja korrosioon ei mõjuta konstruktsiooni võimsust. Plaadi alumine külg on ka lamedam.

2. Mis on püsiva põhjaraketise süsteemi eelis?

Alumine püsiraketis (peentäitega betoon või kiudtsementplaat) välistab vajaduse raketist pärast betooni kõvenemist eemaldada. See annab sileda ja puhta alumise osa, mille saab jätta ilma ripplagedeta. See on eriti kasulik niisketes, puhastes või arhitektuursetes rakendustes.

3. Kas kahesuunaliste plaatide jaoks saab kasutada armatuursõrestikust?

Jah. Lisades põiksarruse ja projekteerides vastavalt paneelide tugesid, saab süsteem saavutada kahesuunalise plaadi käitumise, mis on sarnane kohapeal valatavale plaadile. Projekteerimisel tuleb arvesse võtta paneeli mõõtmeid ja sõrestiku orientatsiooni.

4. Millist ajutist tuge on ehituse ajal vaja?

Toestamisnõuded sõltuvad sõrestiku kõrgusest, plaadi paksusest ja sildeulatusest. Tüüpiliste kuni umbes 3 m avauste korral ei pruugi ajutist tuge vaja minna. Pikemate vahede või konsoolide jaoks kasutatakse ajutisi poste või tugipunkte. Täpse paigutuse peaksid määrama tootja ulatustabelid ja ehitusinseneri arvutused.

5. Millised standardid reguleerivad armatuursõrestiku põrandakatteid?

Peamine tööstusstandard on JG/T 368-2012 "Steel Truss Floor Decking". Disaini viidete hulka kuuluvad riiklikud standardiatlased 22G522-1 ja 23CG56-1/2. Materjalide ja keevisõmbluste testimisel järgitakse nendes dokumentides esitatud nõudeid.
