Metallist katusepaneelid

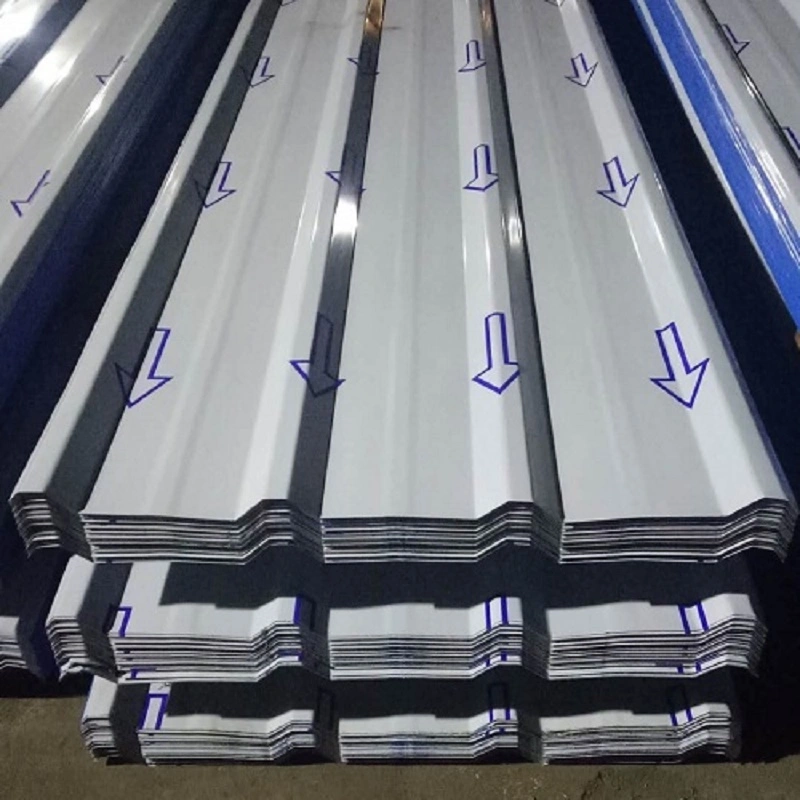

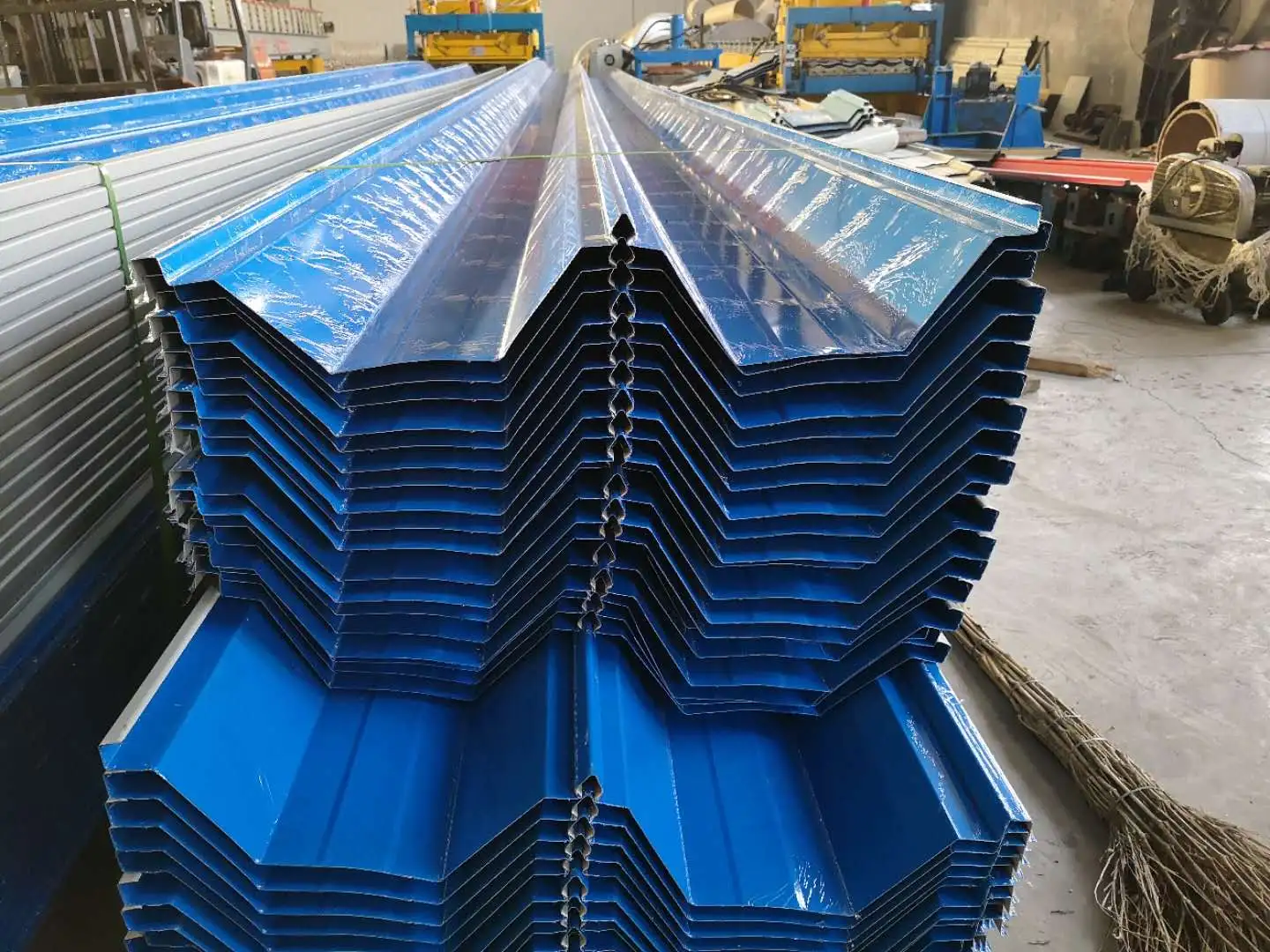

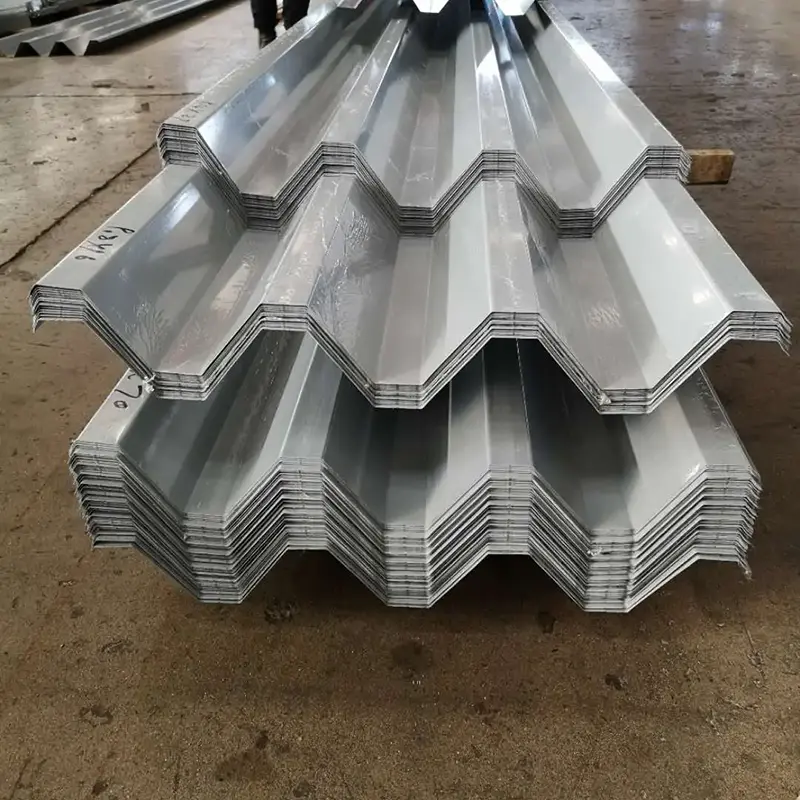

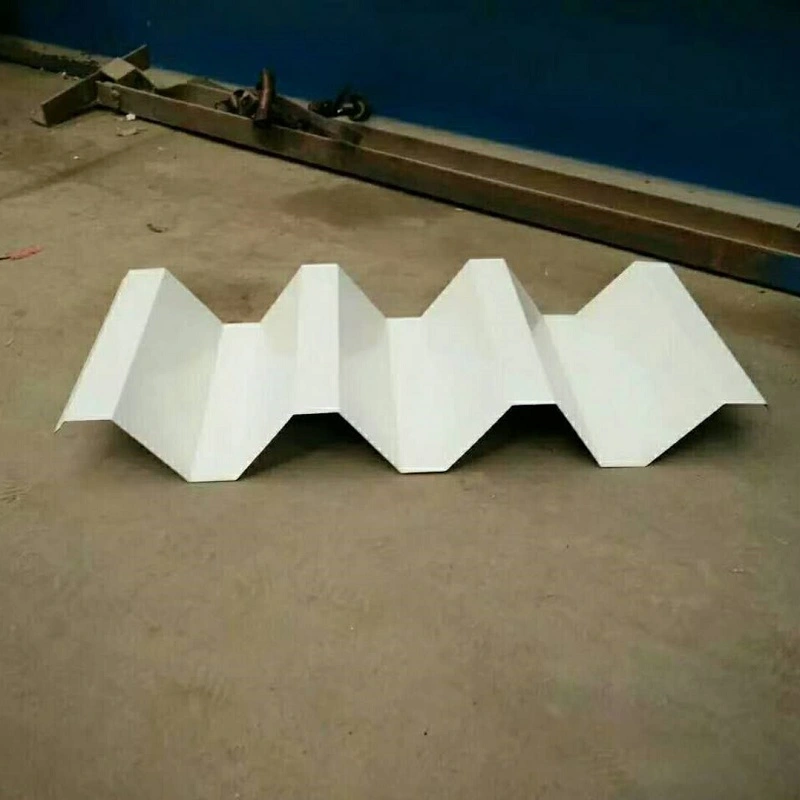

Metallist katusepaneelid on profiilterasest lehed, mis on moodustatud külmvaltsitud metallrullide vormimisel lainelisteks ristlõigeteks pidevatel tootmisliinidel. Neid kasutatakse katuse-, seina- ja põrandakatete jaoks. Sooniline või gofreeritud profiil suurendab õhukese lehe paindejäikust ribi suunas, võimaldades 0,5 mm kuni 1,5 mm paksustel paneelidel kanda katusekoormust. SENBO haldab spetsiaalseid metallist katuseprofiilide rullvormimisliine ja säilitab ettevõttesisese testimisvõimaluse tuuletõste kontrollimiseks. Tootmiskontrollid hõlmavad mitteväärismetalli paksust, voolavuspiiri, profiili geomeetriat ja pinnakatte kvaliteeti.

Põhimaterjali valikud

• Kuumtsingitud terasleht:Tavaliselt DX51D+Z, kahepoolse tsinkkattega 40 g/m² kuni 275 g/m². Sobib üldistele tööstushoonetele.
• Al-Zn-kattega terasleht:Kate sisaldab umbes 55% alumiiniumi ja 43,5% tsinki. Tagab 3 kuni 5 korda suurema korrosioonikindluse kui standardne tsingitud teras.

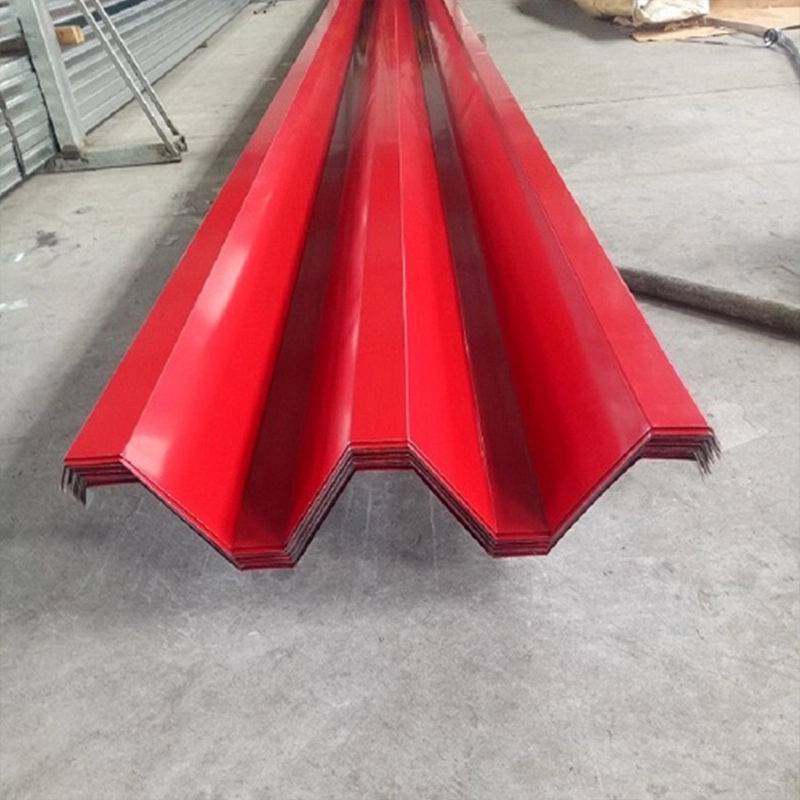

• Värviga kaetud terasleht:Viimistletud polüester (PE) või fluorosüsinik (PVDF) katetega, pakkudes korrosioonikindlust ja disaini paindlikkust.
• Alumiiniumi-magneesiumi-mangaani sulami leht:AA3004 klass tihedusega 2,73 g/cm³, umbes kolmandik terasest. Mõeldud kasutuseaks üle 50 aasta.
• Roostevabast terasest leht:445J2 ferriitne roostevaba teras, tavaliselt 0,5 mm paksune. Kasutatakse suurte avalike hoonete jaoks, millel on kõrged tuulekindluse nõuded.

Süsteemi ehitus

Metallist katusesüsteemides kasutatakse sageli mitmekihilist komposiitkonstruktsiooni. Guangzhou Baiyuni lennujaama 3. terminali projektis hõlmab katus alt ülespoole tsingitud primaarseid võre, perforeeritud Al-Zn-kattega profiilterasest aluslehte, aurutõket, helisummutavat kivivilla, tsingitud sekundaarseid võreid, soojusisolatsiooni kivivillat, kuumtsingitud terasplekki, tsingitud tsingitud terasplekki, TPO hüdroisolatsioonivaba membraani roostevabast terasest katusepaneelid ja roostevabast terasest korgid. See koost ühendab konstruktsiooni toe, soojusisolatsiooni, veekindluse, heli neeldumise ja piksekaitse.

Paigaldussüsteemid

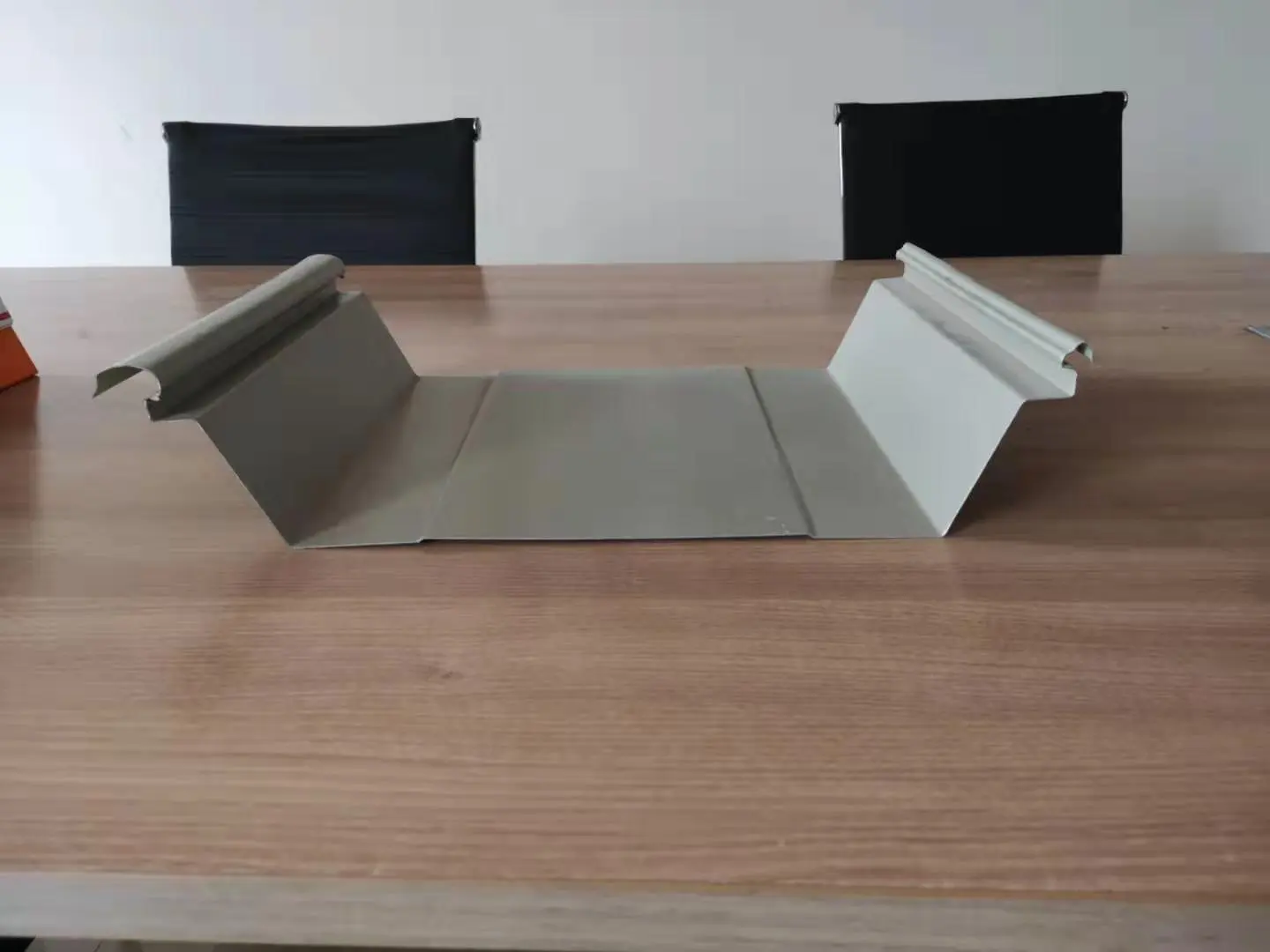

• Seisev õmblussüsteem:Kõrvuti asetsevad paneeli servad õmmeldakse mehaaniliselt spetsiaalse tööriistaga. Saadud vuuk on struktuurne ja veekindel, ilma hermeetikutele tuginemata. T-kujulised kinnitusklambrid võimaldavad termilist liikumist mööda katusekaldeid.
• Pidev keevitussüsteem:Roostevabast terasest paneelid ühendatakse täispikkuses keevitamise teel. Õmblusteta keevisõmblused tagavad kõrge tuule- ja veekindluse.

Tehnilised andmed

Projektirakenduste jõudlusandmed

1. Tuule tõstevõime

Rannikuäärsed avalikud hooned seavad katuse tuulekindlusele äärmuslikud nõudmised. Guangzhou Baiyuni lennujaama 3. terminalis läbis pidevalt keevitatud roostevabast terasest katusesüsteem staatilise tuuletõstmise katse ja registreeris võimsust 18,2 kPa, mis vastab 17. kategooria taifuunile. Võrdluseks, tavalised alumiinium-magneesium-mangaan seisva õmblusega katused peavad tavaliselt vastu 12. kategooria tingimustele. Tuule imemise käitumise uuringud näitavad, et blokeeruv õmblus ja tugiklambri ühendus on nõrgim koht, mis nõuab sihipärast tugevdamist. Greater Bay Area kultuuri- ja spordikeskuse staadion kasutab sarnast keevitatud lähenemist ja saavutas laborikatsetes 21 kPa.

2. Veekindlus ja õhupidavus

Katuse hüdroisolatsioon tuleneb konstruktsiooni konfiguratsioonist, mitte kasutatud hermeetikutest. Püstõmbluspaneelid kasutavad täispikkuses eelnevalt peale kantud hermeetikut ja lukustatud õmblusi, jätmata pinnale naelaauke ega lekkekohti. Pidevalt keevitatud roostevabast terasest lähenemine loob katkematu pinna läbi täispika keevitamise, parandades veelgi veekindlust. Soovitatav on katuse drenaažikalle vähemalt 5%. Künaprofiil toimib loodusliku äravoolukanalina, mis juhib vee kiiresti räästa poole.

3. Termilise liikumise juhtimine

Temperatuurimuutused põhjustavad metallpaneelide laienemist ja kokkutõmbumist. Seisuõmblussüsteemid neelavad selle liikumise T-kujuliste libisevate kronsteinide kaudu, mis võimaldavad paneelidel mööda katusekaldeid vabalt liikuda. Guangzhou Baiyuni lennujaama terminalis 3 töötavad keevisühendused koos põikisuunalise laineprofiiliga, et vabastada termiline pinge. Mõlemad meetodid hoiavad ära kahju, mis muidu tuleneks piiratud termilise liikumisega.

4. Ehituse tootlikkus

Greater Bay Area kultuuri- ja spordikeskus rakendas kõigi hüdroisolatsioonimembraani all olevate katusekihtide jaoks modulaarset ehitusstrateegiat. Töötajad jagasid 78 000 m² suuruse katuse 878 sõltumatuks mooduliks, panid kokku ja keevitasid iga mooduli maapinnal ning tõstsid seejärel valmis üksused oma kohale. Selline lähenemine tõstis paigalduse tõhusust 30% ja hoidis materjalijäätmed umbes 2%.

5. Geomeetriline paindlikkus

Katusepaneele saab toota sirgete, kumerate või lehvikukujulistena, et need sobiksid ühe-, kahe- ja sfääriliste arhitektuursete pindadega. Zhejiangi osariigis Anji "Kahe mäe" tulevase teaduse ja tehnoloogia linna kultuuri- ja kunstikeskuses moodustab metallkatus kaksteist hiiglaslikku bambuselehe kuju. Ehitustolerantside vastuvõetavates piirides hoidmiseks rakendati BIM-modelleerimist ja 3D-skaneerimist.

Paigaldus- ja käsitsemisjuhised

• Enne paneeli paigaldamise alustamist kontrollige võre joondamist ja tasasust.
• Deformeerumise vältimiseks tõstke paneelid servaga kaitstud tõsterihmadega.
• Kinnitage õmbluse haardumine ja klambri joondamine enne lõplikku õmblust seisvatel õmblussüsteemidel.
• Pideva keevitamise ajal hoidke tööpiirkond puhas ja kuiv; järgige kvalifitseeritud keevitusprotseduure.
• Piirake ehitusliiklust viimistletud katusepindadel ja eemaldage praht kiiresti.

Levinud küsimused

Milline katusesüsteem sobib tugeva tuulega rannikualadele?

Pidevalt keevitatud roostevabast terasest süsteem pakub suurimat tuuletakistust ja on sageli ette nähtud taifuuniohtlikes piirkondades. Seisuõmblussüsteemid jäävad elujõuliseks võimaluseks, kui õmbluse ja klambri detaile tugevdatakse vastavalt tuuletõusu arvutustele.

Kuidas pikad katusepaneelid taluvad temperatuurimuutusi?

Seisuõmblussüsteemides kasutatakse libisevaid klambreid, mis võimaldavad liikuda piki nõlva. Keevitatud süsteemid võivad sisaldada põiki lainelisi või paisumisvuuke. Sobiv meetod sõltub katuse geomeetriast ja eeldatavast temperatuurivahemikust.

Millist pidevat hooldust vajab metallkatus?

Kontrollimise rutiinid peaksid hõlmama kinnitusdetailide tihedust, paneeli seisukorda, äravoolutee takistusi ja hermeetiku terviklikkust läbiviikude juures. Seisvad õmblussüsteemid nõuavad tavaliselt vähem hooldust, kuna kinnitusdetailid ei jää nähtavale.

Kas metallist katus võib minna üle olemasoleva katuse?

Uue metallkatuse võib mõnikord paigaldada olemasoleva katuse peale, kui konstruktsioon talub lisakoormust ja olemasolev pind on sobiv. Enne mis tahes otsuse tegemist peaks ehitusinsener hindama olemasolevaid tingimusi.

Kvaliteedikontroll ja dokumentatsioon

Tarnijad peaksid esitama mitteväärismetallide katsetamise sertifikaadid, katte paksuse andmed ja paneeli mõõtmete aruanded. Konkreetsete tuulekoormuse kriteeriumidega projektid peaksid taotlema tarnitava süsteemi täpse konfiguratsiooni jaoks tuuletõste katseandmeid. Kohapealsed kontrollid peaksid enne paigaldamist kontrollima materjali klassi, paneeli pikkust ja pinna seisukorda.

Valiku kaalutlused

• Enne katusesüsteemi tüübi valimist kontrollige hoone asukohta ja projekteeritud tuulekiirust.
• Tõhusa vee eemaldamise kinnitamiseks vaadake üle katuse kalle ja drenaaži paigutus.
• Veenduge, et valitud paneeli materjal sobib kokku hoone keskkonnamõjuga.
• Veenduge, et katusekatte tarnija saab esitada nõutavad katseandmed ja paigaldustugi.
