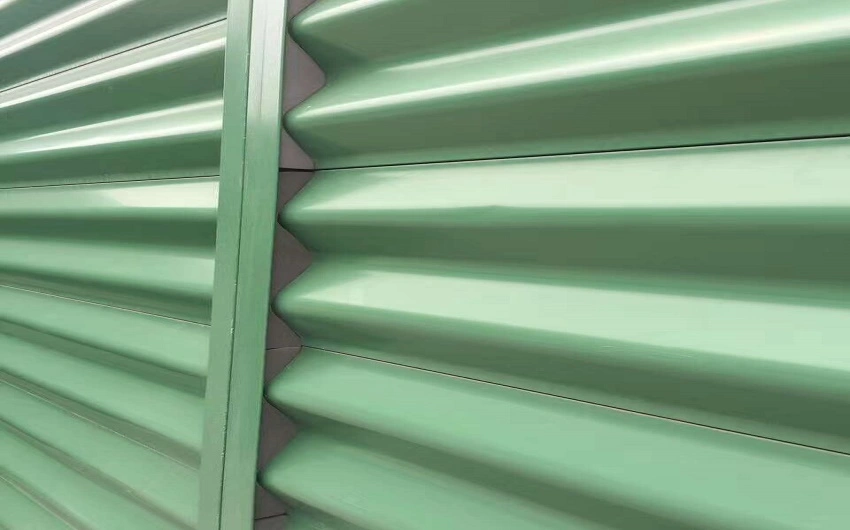

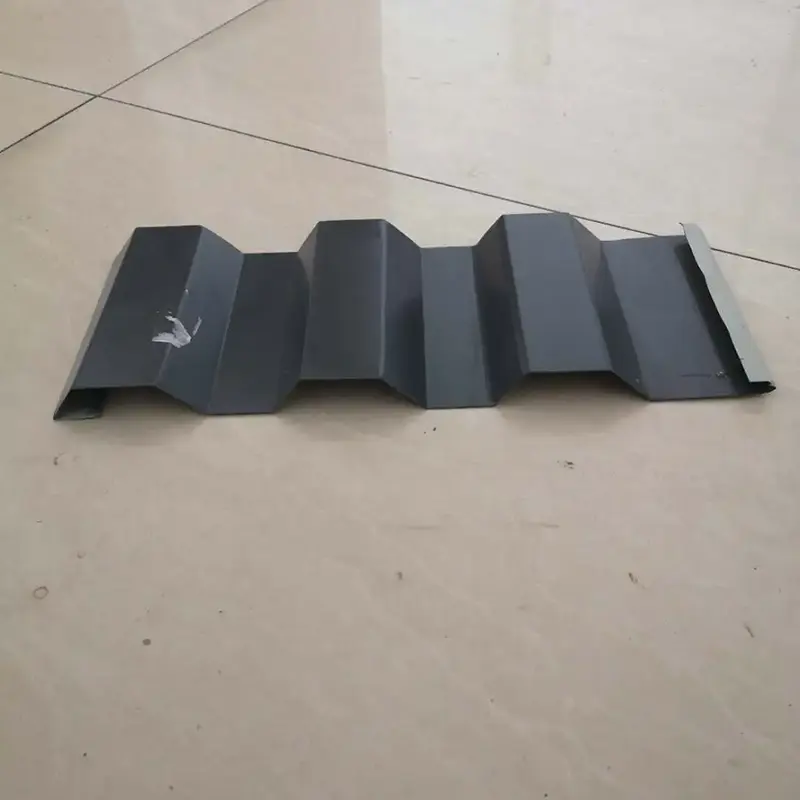

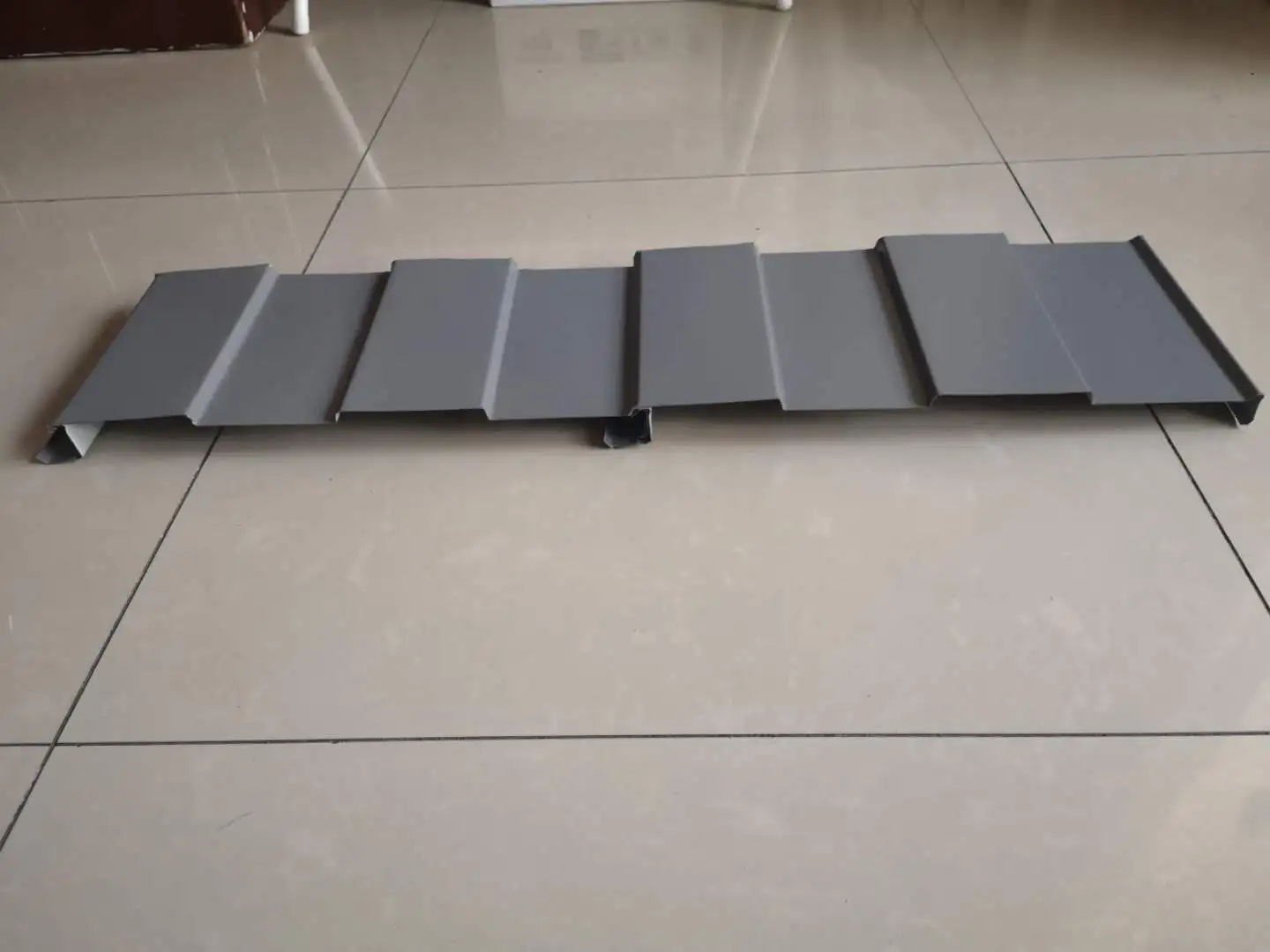

Peidetud kinnitusdetailidega värviga kaetud teraspaneel

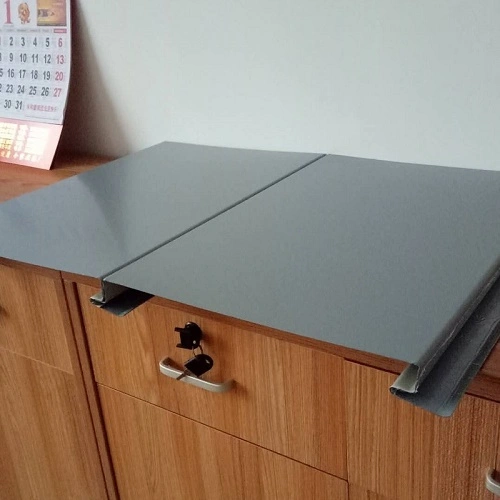

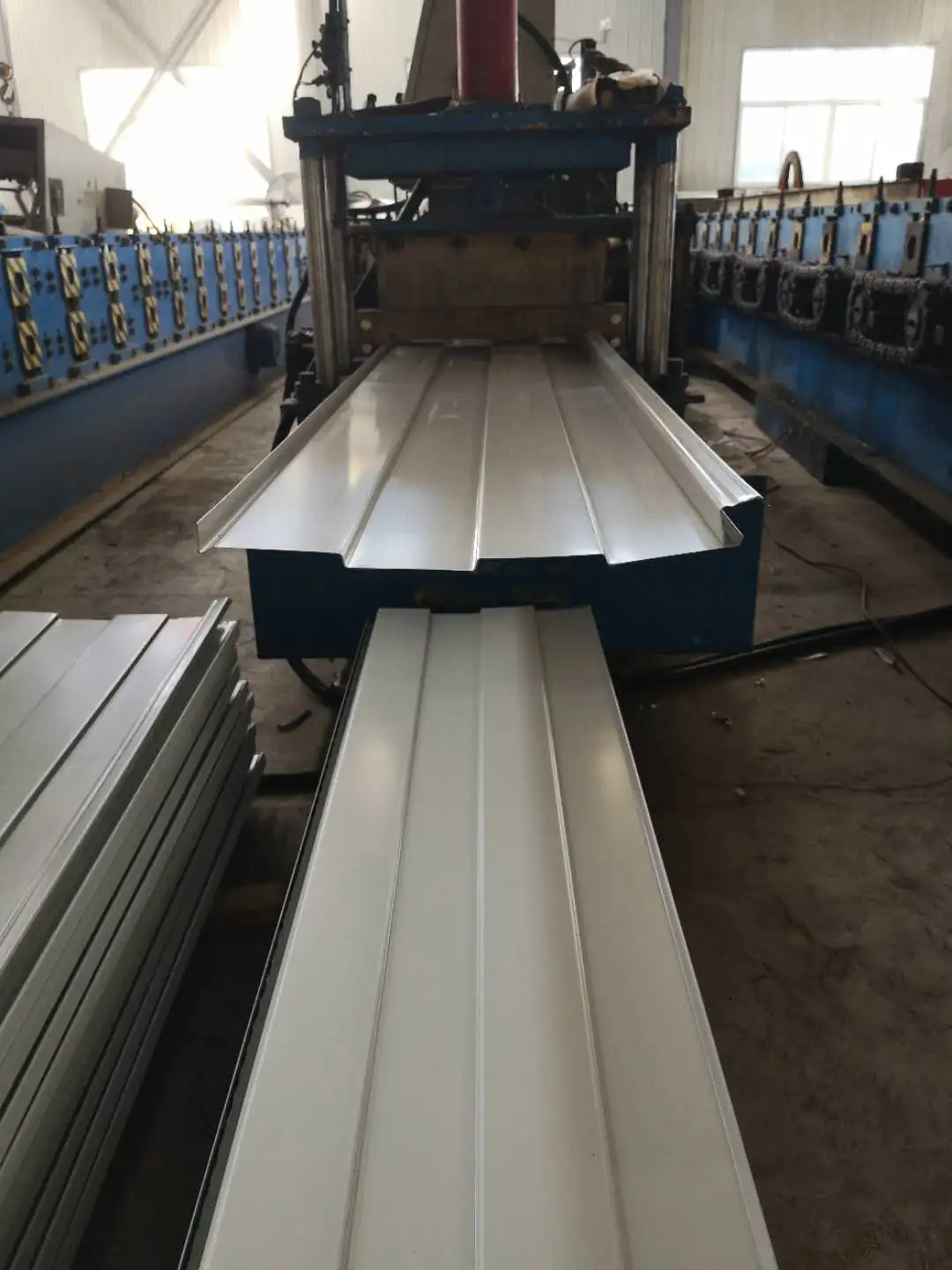

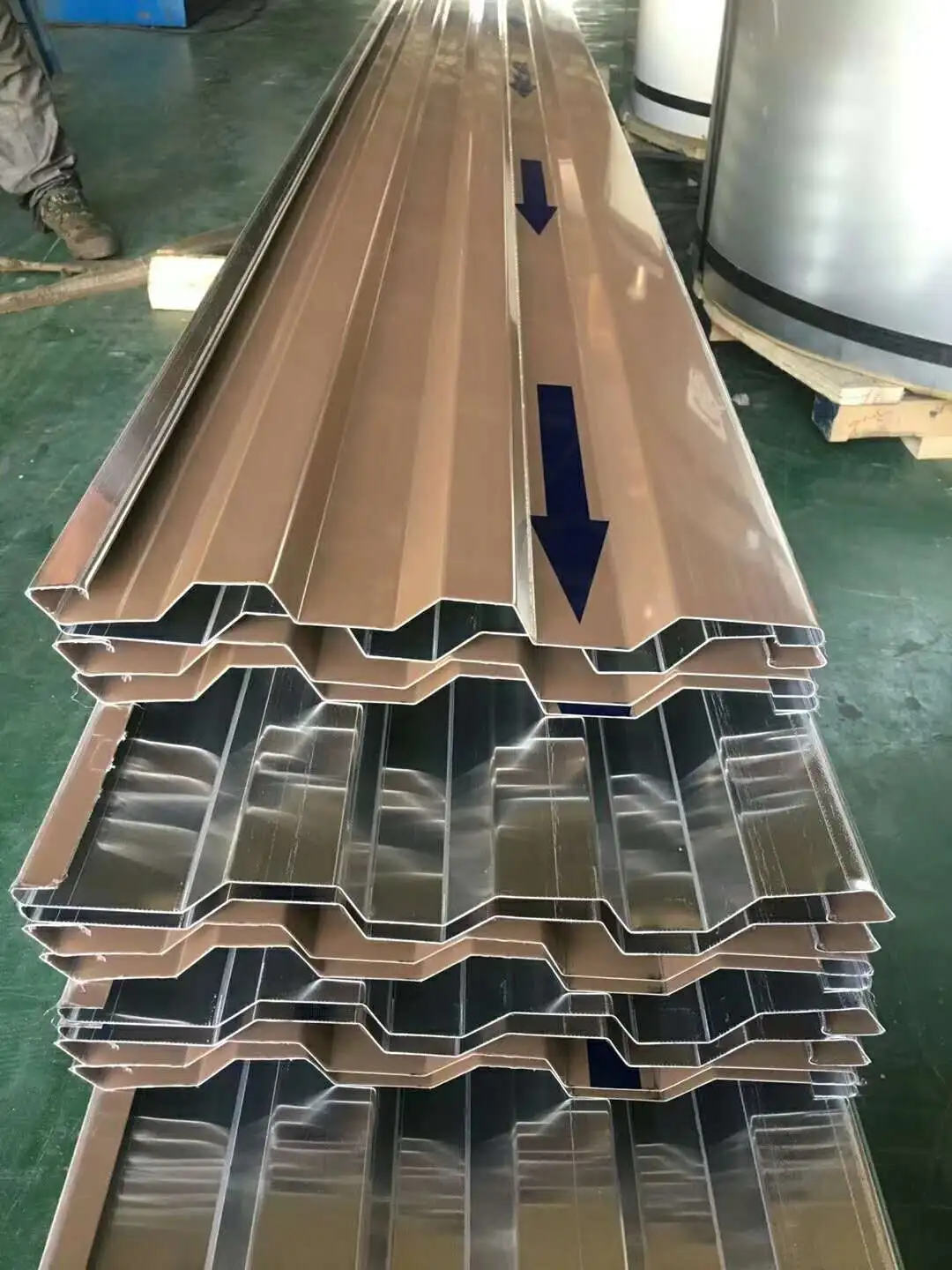

Varjatud kinnitusdetailidega värvikattega teraspaneelid, mida nimetatakse ka varjatud kinnitusega või varjatud klambriga katusepaneelideks, on värvitud terasest rull-vormitud profiilplekid. Need kinnitatakse katusekorpuse külge sobivate tsingitud või alumiiniumisulamist kronsteinidega, mitte katmata kruvidega. Ühendusjärjestus hõlmab varjatud kronsteinide kinnitamist ääriste külge, paneeli sisemise ribi ühendamist kronsteini keskribaga ja seejärel õmbluse lukustamist õmblusmasinaga, et luua külgnevate paneelide vahel tihe liitekoht. SENBO toodab neid profiile spetsiaalsetel rullvormimisliinidel ja kontrollib tootmise ajal olulisi mõõtmeid, nagu ribi kõrgus, efektiivne laius ja lukustussügavus.

Peamine erinevus standardvärviga kaetud teraskatusest seisneb kinnitusviisis. Tavalised paneelid kinnitatakse isekeermestavate kruvidega, mis läbivad paneeli pinda ja vajavad iga kruviava juures hermeetikut. Peidetud kinnitusdetailidega paneelid toetuvad hoopis blokeerivatele klambritele, mis tähendab, et pind jääb läbitungimatuks. Selline lähenemine parandab veekindlust, vähendab pikaajalist korrosiooniohtu kinnituskohtades ja annab katusele puhtama välimuse.

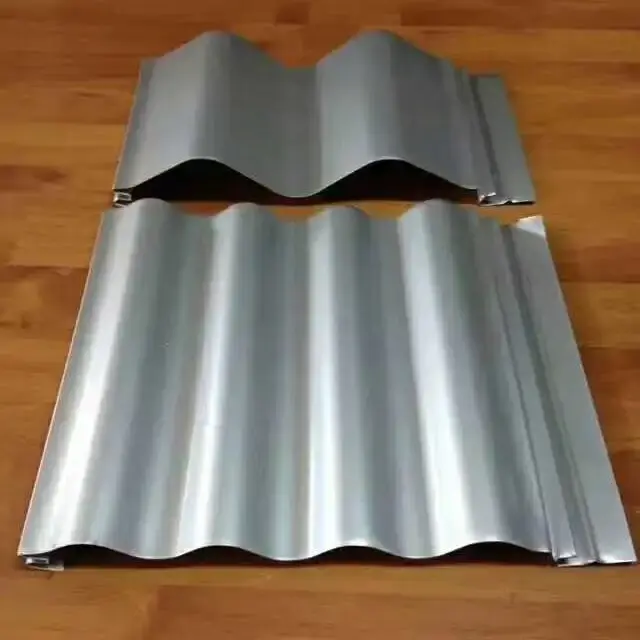

Levinud profiilitüübid

Tehnilised andmed

Toimivuse kontrollimine

1. Hüdroisolatsiooni käitumine

Kuna varjatud kinnitusdetailidega värvitud teraspaneeli pinnal pole kinnitusdetailide läbiviike, väldib süsteem tavalist lekketeed, mida leidub katmata kinnitusdetailidega katustel. Traditsioonilistes süsteemides võib kruviaukude hermeetik aja jooksul vananeda ja praguneda, võimaldades vee sissepääsu. Jiaochi 760 profiil, mille ribi kõrgus on 71 mm ja ribide vahe 380 mm, aitab vihmaveel kiiresti orgudest räästani liikuda. Kui õmblused suletakse õmblusmasinaga, tagab külgmine blokeering pideva tõkke vee sissepääsu vastu. Pinnaaukude puudumine vähendab ka kinnitusdetailidest algavat korrosiooni.

2. Tuuletakistus

Klambrid, mis hoiavad paneele ääriste küljes, on loodud ülestõstmise vastu. Shenzhen Bao'ani rahvusvahelises lennujaamas 5 MW värvilise teraskatusega fotogalvaanilise projekti käigus ulatus kohapealne tuulerõhk 0,75 kN/m². Peidetud klambrite väljatõmbekatsed registreerisid väljatõmbetugevuseks 200 kg, mis vastas ohutusnõuetele. YX41-250-750 varjatud klambriga paneel kasutab terast, mille voolavuspiir on vähemalt 550 MPa ja lukustussügavus suurem kui 5,2 mm. Iga blokeeriv ribi on kinnitatud kinnitusklambriga, mis parandab katuse võimet taluda tuule- ja lumekoormust.

3. Soojusliikumise kompenseerimine

Kinnitusklambrid võimaldavad katusepaneelidel libiseda mööda kallet, kui metall paisub ja tõmbub kokku temperatuurimuutustega. Paneelid jäävad selle liikumise ajal klambritega kinni, nii et ühendus katuse ja konstruktsiooni vahel püsib stabiilsena. See võimaldab paneelide pidevat pikkust üle 100 meetri, ilma et oleks vaja põiki ülekatteid, mis on kasulik suure avaga katuste puhul.

4. Paigaldamise efektiivsus

Süsteem kasutab tehases kokkupandavaid paneele, mis lukustuvad kohapeal. Mõned varjatud klambriga profiilid, nagu CC-750, ei vaja spetsiaalset õmblusmasinat, mis võib vähendada tööjõudu ja lühendada paigaldusaega. Rulli saab töökohal pikkuseks lõigata, võimaldades üksikuid paneele üle 100 meetri ja minimeerida otsaringide arvu. Selline lähenemine vähendab ka lekkeohtu põikivuukide juures.

Disaini omadused

• Läbiviikudeta pind:Peidetud kronsteini ühendus eemaldab katusepinnalt kruviaugud, mis vähendab kinnitusdetailide lekete ja korrosiooni tõenäosust.
• Stabiilne klipi sidumine:Lukustussügavus ületab 5,2 mm ja väljatõmbetakistus ulatub 200 kg-ni, pakkudes usaldusväärset ankurdamist tuuletõstes.
• Soojusliikumise majutus:Liugklambrid võimaldavad paneelidel piki kallet laieneda ja kokku tõmbuda, vähendades stressi, mis võib aja jooksul katusekahjustusi põhjustada.
• Pika paneeli võimalus:Üksikud pikkused kuni 100 meetrit vähendavad põiksuunalisi kattumisi ja lihtsustavad veemajandust.
• Profiili sort:Sellised valikud nagu YX51-380-760 ja YX50-410-820 katavad erinevaid ulatuse ja koormuse nõudeid.

Tüüpilised rakendused

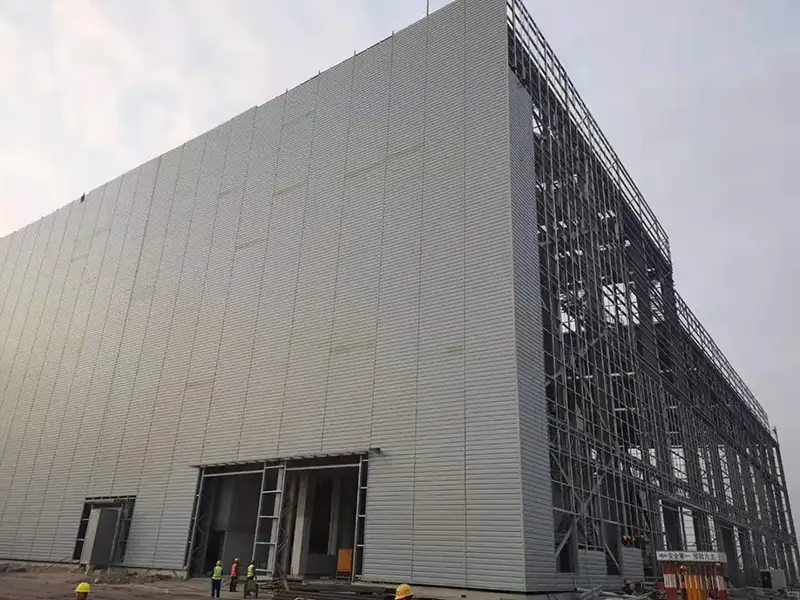

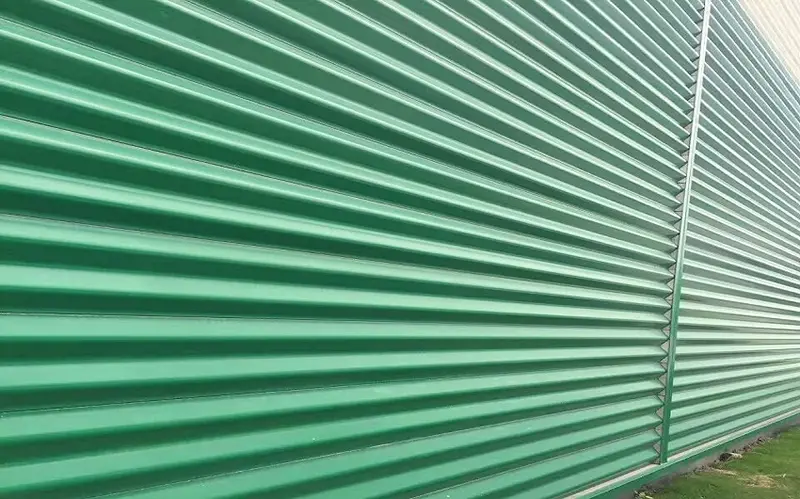

• Katusesüsteemid suure avaga teraskonstruktsiooniga tööstushoonetele.
• Avalikud rajatised, nagu lennujaama terminalid, spordisaalid ja näitusekeskused.
• Rangete hüdroisolatsioonivajadustega tööstushooned, sealhulgas elektrijaamad ja naftakeemiatehased.
• Logistikakeskused ja laod, kus katuse töökindlus on prioriteet.
• Renoveerimisprojektid, mis nõuavad olemasoleva katusesüsteemi väljavahetamist.

Kohapealsed soovitused

• Enne paneeli paigaldamise alustamist kinnitage võrevahe ja joondus.
• Kasutage pehmete troppidega tõsteseadmeid, et vältida ribide mõlkimist või katte kriimustamist.
• Klambrite ja paneelide ühendamisel järgige tootja juhiseid.
• Kontrollige õmbluse tihedust pärast õmblust ja kontrollige klambri haardumist, enne kui jätkate järgmise paneeliga.
• Pikkade paneelide puhul planeerige paigaldusjärjekord nii, et termiline liikumine ei oleks fikseeritud punktides piiratud.

Levinud küsimused

Kuidas varjatud kinnitustega katusekate vihmavett talub ilma õmblusteta hermeetikuta?

Külglukustus moodustatakse mehaaniliselt õmblusmasinaga. Saadud liitekoht on piisavalt tihe, et normaalsetes tingimustes vee sissepääsu takistada. Õige katusekalle ja drenaaži disain aitavad ka vett kiiresti õmblustest eemale viia.

Kas varjatud kinnitusega paneele saab kasutada kumeratel katustel?

Enamik varjatud kinnitusprofiile on mõeldud sirgetele või väga suure raadiusega katustele. Minimaalne kumerusraadius sõltub paneeli profiilist ja materjali paksusest. Kumerate rakenduste puhul konsulteerige enne tellimist tootjaga.

Mis kasu on ilma katmata kinnitusdetailideta paneelist?

Avatud kinnitusdetailid vajavad iga kruviava juures hermeetikut. Aja jooksul võib hermeetik laguneda ja tekitada lekketeid. Peidetud kinnitusdetailid kõrvaldavad selle hoolduspunkti ning vähendavad vee sissepääsu ja kruviaukude ümber korrosiooni ohtu.

Kuidas kontrollitakse konkreetse projekti puhul tuuletõstetakistust?

Klambrite väljatõmbamisteste saab teha kohapeal või laboris. Mõõdetud väärtust tuleks võrrelda hoone asukoha kavandatud tuuletõstekoormusega. Tarnijad võivad esitada katseandmeid või aidata projektipõhist kontrollimist.

Ülevaatus ja dokumentatsioon

Enne saatmist kontrollitakse paneelide profiili geomeetriat, lukustussügavust, pinnakatte seisukorda ja mõõtmete täpsust. Alusterase freesimissertifikaadid peaksid olema saadaval koos klambri väljatõmbetugevuse aruandega, kui see on vajalik. Paigaldamise ajal kontrollitakse õmbluste haardumise ja klambri joonduse punktkontrolli, mis tagab ühtlase kvaliteedi.

Tegurid, mida enne tellimist hinnata

• Tehke kindlaks projekteeritud tuulekoormus ja kontrollige, kas valitud profiil ja klambrisüsteem vastavad nõuetele.
• Veenduge, et katuse kalle on valitud paneeliprofiili ja äravoolu paigutuse jaoks piisav.
• Kui planeerite pikki pidevaid paneele, veenduge, et konstruktsioon talub räästa ja katuseharja soojuslikku liikumist.
• Renoveerimisprojektide puhul kontrollige ühilduvuse kinnitamiseks olemasolevat võre seisukorda ja vahekaugust.
