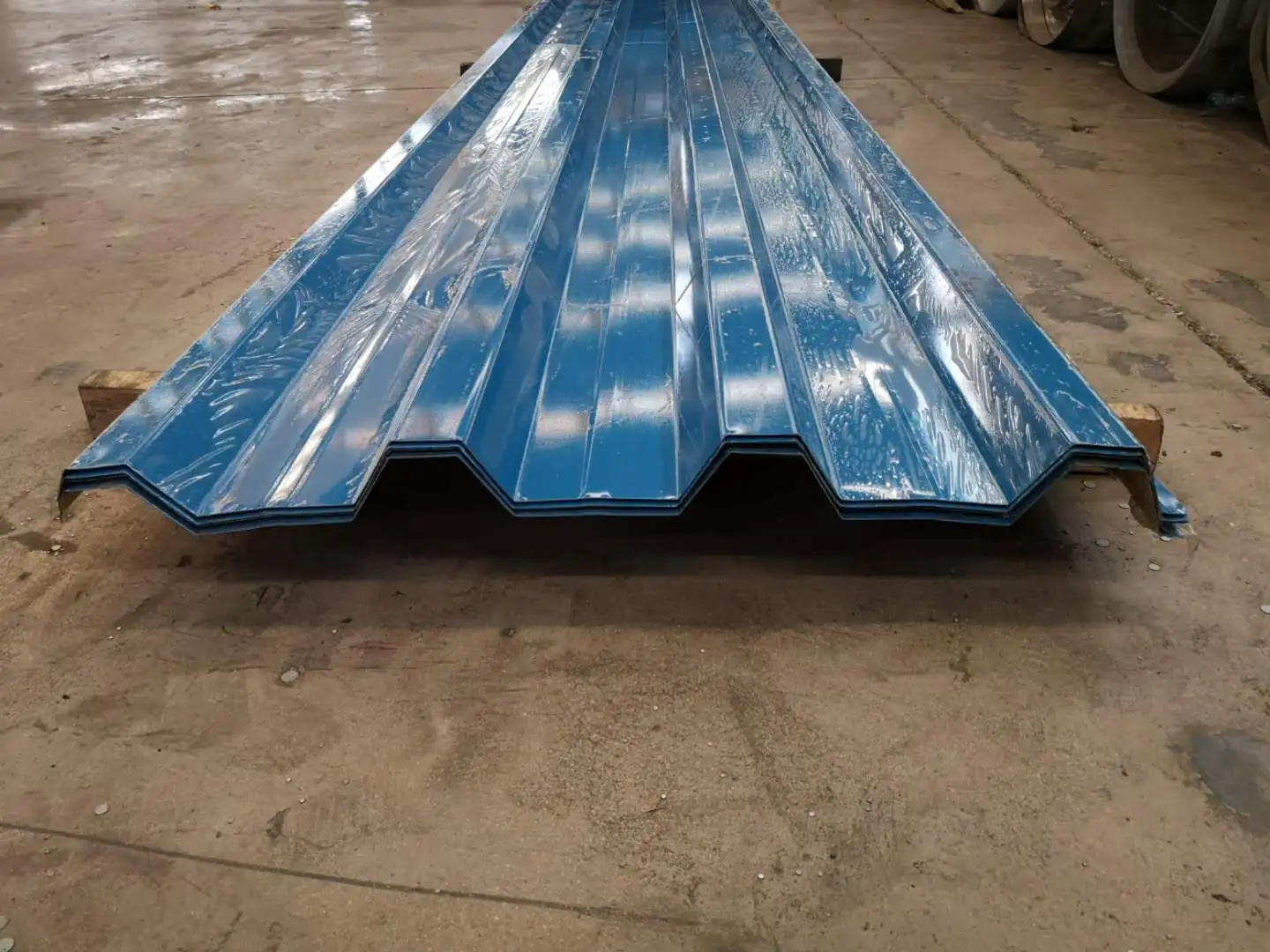

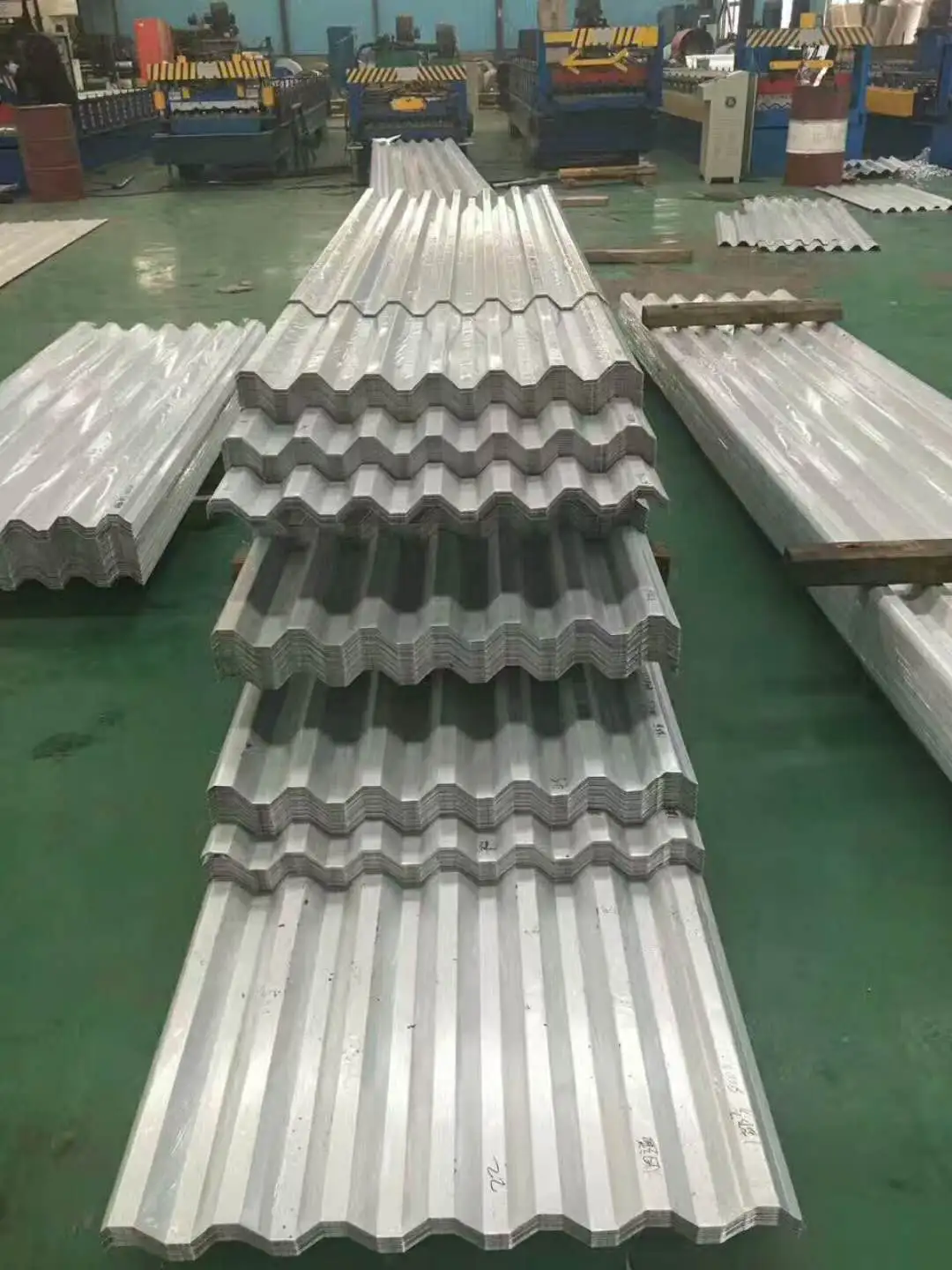

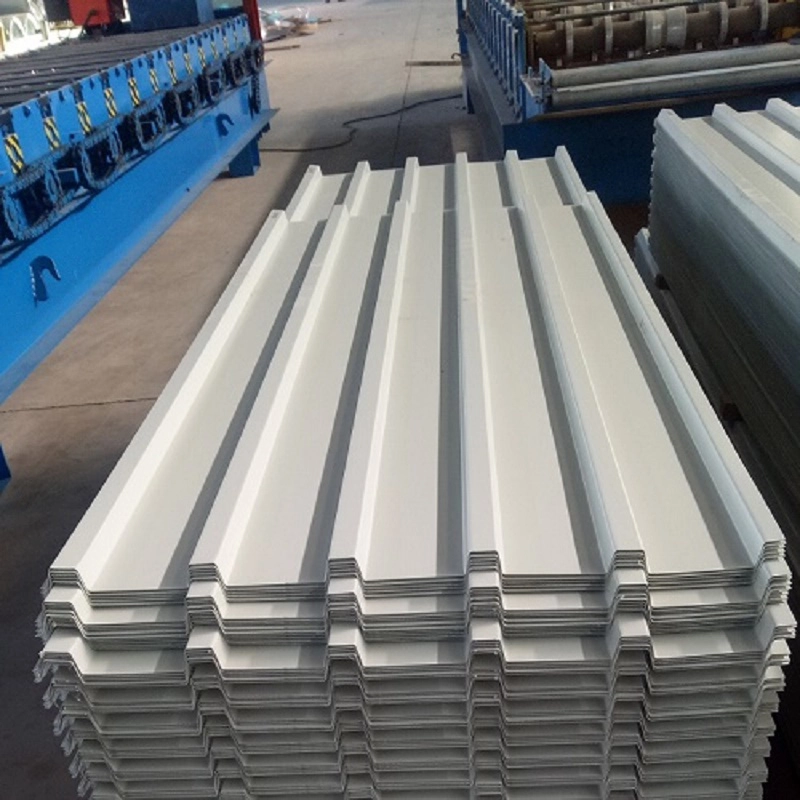

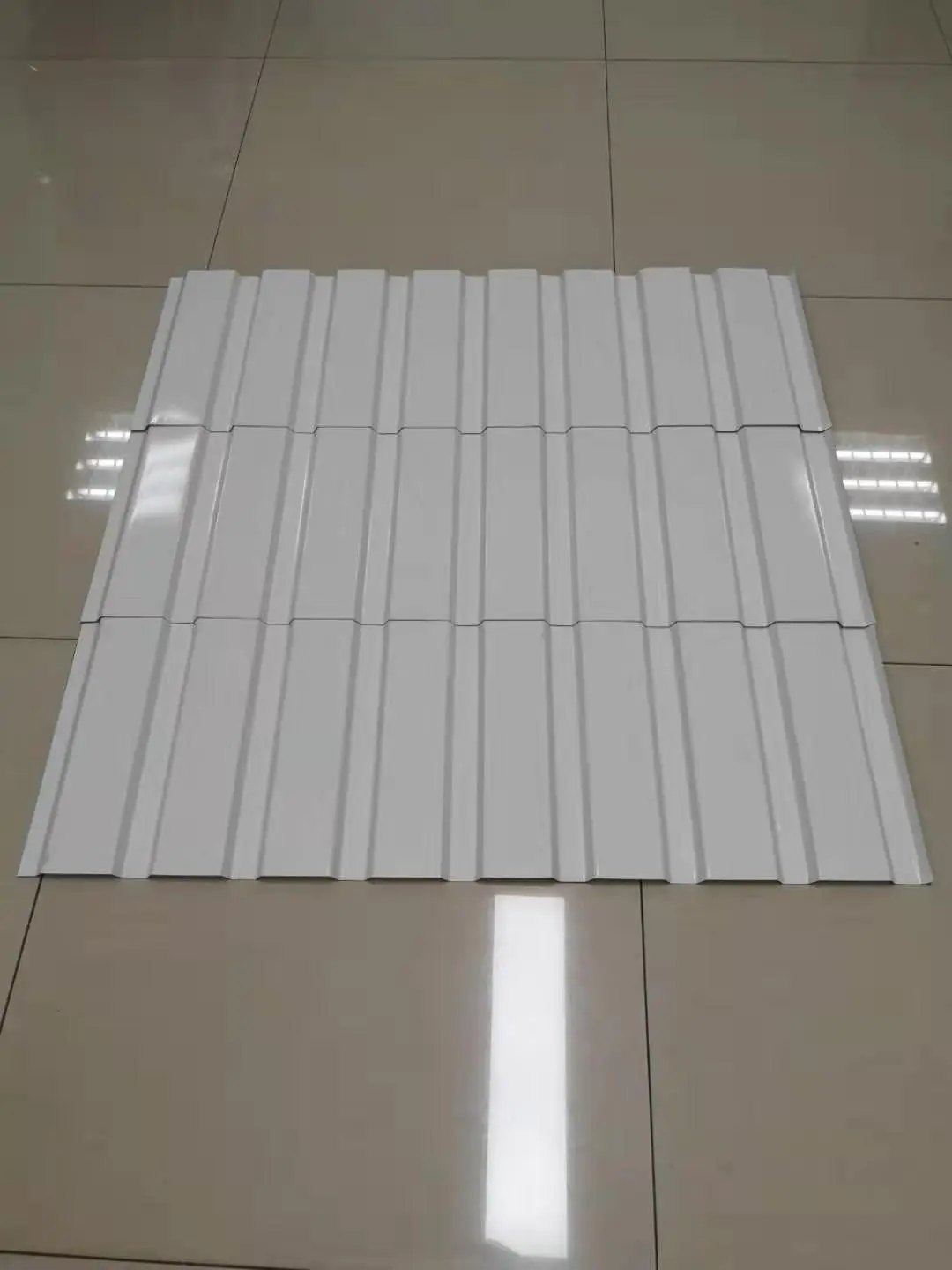

Värvkattega profiilterasest lehed toodetakse külmvaltsitud värviga kaetud terasrullide vormimisel gofreeritud profiilideks. Neid kasutatakse tööstushoonete, ladude ja suure avaga teraskonstruktsioonide katusekattena, seinakattena ning sise- või välisviimistlusena. Iga leht koosneb mehaanilist tugevust tagavast terasest aluspinnast, korrosioonitõkkena toimivast metallkattest ja orgaanilisest kattest, mis tagab ilmastikukindluse ja välimuse. SENBO kasutab nende profiilide jaoks mitut rullvormimisliini, mille käigus kontrollitakse profiilide geomeetriat, katte paksust ja mitteväärismetalli kvaliteeti ettevõttesiseselt.
Tooraine on külmvaltsitud või kuumvaltsitud terasriba, mida tarnitakse tavaliselt 1000 mm laiuse seeriana. Voolutugevuse klassid hõlmavad 250 MPa, 280 MPa, 320 MPa, 350 MPa ja 550 MPa. Katte struktuur vastab standardile GB/T 12754. Levinud konfiguratsioonis kasutatakse kahte kihti pealislaki esiküljel ja ühte kihti tagaküljel. Polüester (PE) või fluorosüsinik (PVDF) katted valitakse vastavalt nõutavale ilmastikukindlusele. Konkreetne katte tüüp kinnitatakse tellimuse vormistamisel.
Tavalised paksused jäävad vahemikku 0,4 mm kuni 1,6 mm. Katuse- ja seinakattematerjalide puhul kasutatakse tavaliselt minimaalselt 0,5–0,6 mm, samas kui olulised hoone välispinnad ei tohiks olla väiksemad kui 0,6 mm. Kandev põrandakate võib nõuda kuni 2 mm või 3 mm paksust. Lainetuse kõrgused on vahemikus 10 mm kuni 200 mm. Jäigastamata osade puhul tuleks kõrguse ja paksuse suhe eelistatavalt hoida alla 200. Efektiivne laius sõltub profiilist. Laialdaselt kasutatavate profiilide hulka kuuluvad YX35-125-750 (ribi kõrgus 35 mm, efektiivne laius 750 mm), Jiaochi 760 (YX51-380-760) ja Jiaochi 820.
| Jõudlusnäitaja | Parameeter / spetsifikatsioon | Alus või märkused |
|---|---|---|
| Executive Standard | GB/T 12755-2008 | Profileeritud teraslehed ehituseks |
| Katte standard | GB/T 12754 | Värvkattega teraslehed ja -ribad |
| Tavaline paksus | 0,4–1,6 mm | Võtmehoonete katusekate minimaalselt 0,6 mm |
| Riba kõrguse vahemik | 10-200 mm | Kõrguse ja paksuse suhe eelistatavalt ≤200 |
| Saagikuse tugevus | 250-550 MPa | 250 MPa ja 350 MPa ühine; 550 MPa lukustusprofiilide jaoks |
| Surnud kaal | 6-10 kg/m² | Kerge ümbrik |
| Aluslehe laius | 1000 mm tavaline | Saadaval on 600 mm, 1000 mm ja 1200 mm seeriad |
| Soovitatav katusekalle | 2–5% pideva pikkuse puhul | Läbipainde piirmäär l/300 |
| Kattenõuded | Kuumtsingitud ≥90/90 g/m²; Al-Zn kaetud ≥50/50 g/m² | Kui pole teisiti määratud |
Värvitud profiilterasest lehed kaaluvad 6 kg/m² kuni 10 kg/m², mis on oluliselt madalam kui traditsioonilisel betoon- või müüritise voodril. Voolutugevus jääb vahemikku 250 MPa kuni 550 MPa, mis tagab hea membraani jäikuse ja kandevõime. Huangshi Daye Special Steeli peatöökojas paigaldati 13 200 m² suurusele alale 0,8 mm mitteväärismetalli paksusega profiilkatuseplekid YX114-333-666, mis kinnitab sobivust suurte tööstuslike katuste jaoks.
Toode toetab nii tehase eelvalmistamist kui ka kohapealset rullvormimist. Anhui Chaolong Optoelectronics tehase projektis valmistasid sõidukitele paigaldatud rull-vormimismasinad kohapeal lehti, võimaldades kohest paigaldamist ja vältida transpordikahjustusi. Positsioneerimisel abistavad liigendtõstukid, mis suurendavad paigalduse efektiivsust 70% ja vähendavad käsitsitööd kõrgmäestikul 60%. Projekt hõlmas üle 76 000 m². Lanzhous asuva Yugang Material Yardi kinnise laohoone jaoks, mis on Loode-Hiina suurima avaga torukujuline sõrestikkonstruktsioon, kasutati katusepaneelides 0,6 mm paksust ülitugevat kuumtsingitud terast värvilise profiilviimistlusega. Pikaajaline paigaldus vähendas katuse kattumiste arvu.

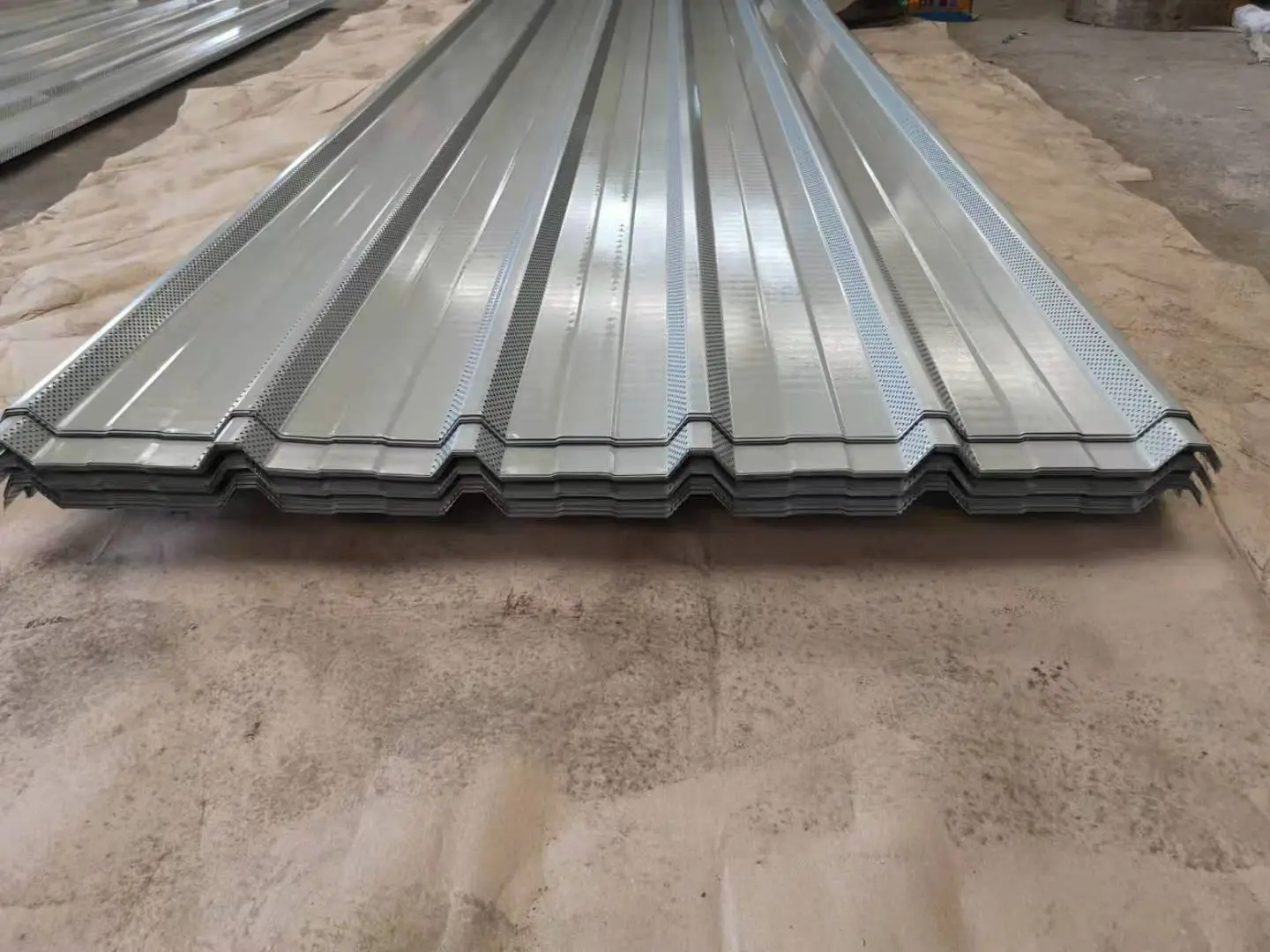

Väliskate tagab isepuhastuvad omadused ja pikaajalise ilmastikukindluse. Kattesüsteeme saab reguleerida nii, et need sobiksid söövitava keskkonnaga. Kuumtsingitud aluspindade puhul on standardne kahepoolse katte mass vähemalt 90 g/m² külje kohta, kui pole teisiti märgitud. Alumiinium-tsingisulamist aluspindade puhul on miinimum 50 g/m² külje kohta. Kui komposiitkatuse alumine leht toimib perforeeritud mürasummutava paneelina, tuleb avade suurus ja vahekaugus määrata akustilise disainiga.
GB/T 12755-2008 määrab profiilterasest lehtede materjalivaliku, profiili konfiguratsiooni, tehnilised nõuded, mõõtmete tolerantsid ja kvaliteedikontrolli. Nähtava värvimuutuse vältimiseks on soovitatav tellida kõik plekid ühe katuse- või seinaprojekti jaoks samast tootmispartiist.
Riba kõrgus mõjutab painde jäikust ja toestumisvõimet. Lühikeste vahekauguste korral võib piisata madalatest ribidest, näiteks 35 mm. Pikemate vahede või suuremate koormuste jaoks on vaja sügavamaid profiile, näiteks 51 mm või rohkem. Profiil tuleks valida ulatustabelite ja projekteerimisarvutuste, mitte ainult välimuse põhjal.
Pideva pikkusega lehtedele, millel pole otsavahesid, on tüüpiline kalle 2–5%. Madalamad nõlvad suurendavad lombimise ohtu, mis võib lühendada katte eluiga. Arvesse tuleks võtta ka kohalikku sademete intensiivsust ja äravoolu kavandamist.
Jah, paljusid profiile saab rull-vormimise või press-pidurdamise teel suure raadiusega kõverdada. Minimaalne raadius sõltub lehe paksusest, ribi geomeetriast ja katte tüübist. Soovitatav on varakult tootjaga kooskõlastada.
Rannikualade või korrodeerivate tööstuskeskkondade puhul eelistatakse Al-Zn-ga kaetud aluspinda, mille sisaldus on vähemalt 50 g/m² külje kohta, ja sageli on ette nähtud PVDF pealiskiht. Väga agressiivsetes tingimustes võib vaja minna suuremat katte massi või täiendavaid kaitsemeetmeid.
Tarnijad peaksid esitama veski testimise sertifikaadid alusterase ja katte paksuse dokumentide kohta. Profiili mõõtmeid ja pinna seisukorda kontrollitakse tootmise ajal ja enne saatmist. Projektide puhul, mis nõuavad konkreetset tuuletõusu või konstruktsiooni jõudlust, saab nõudmisel esitada katsearuanded või arvutused.
