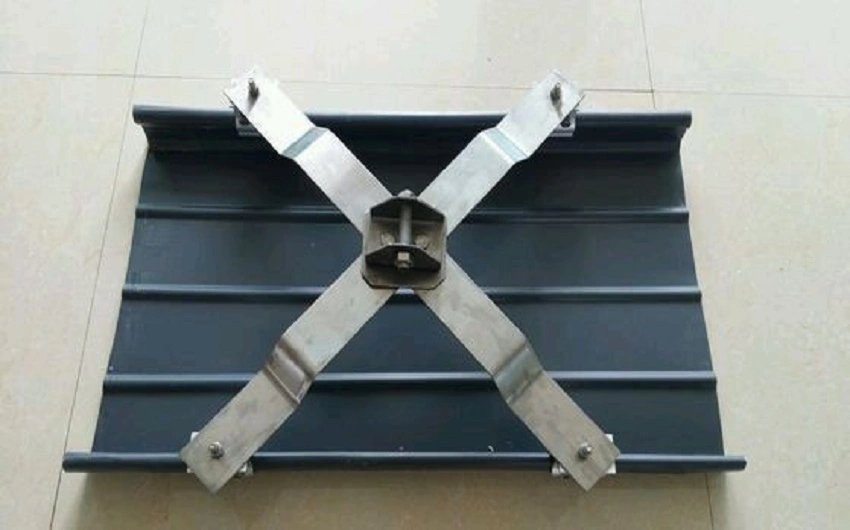

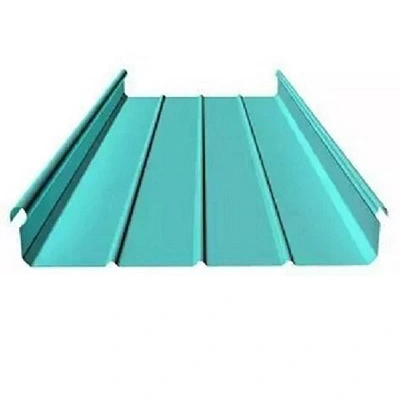

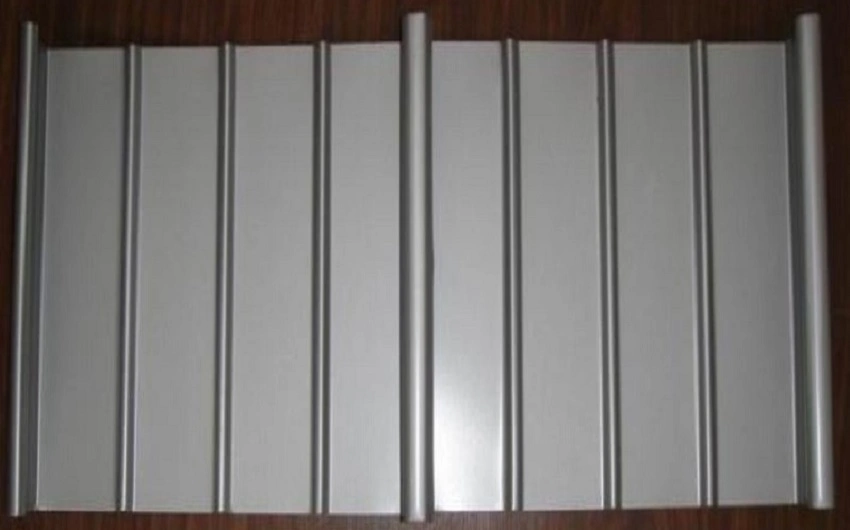

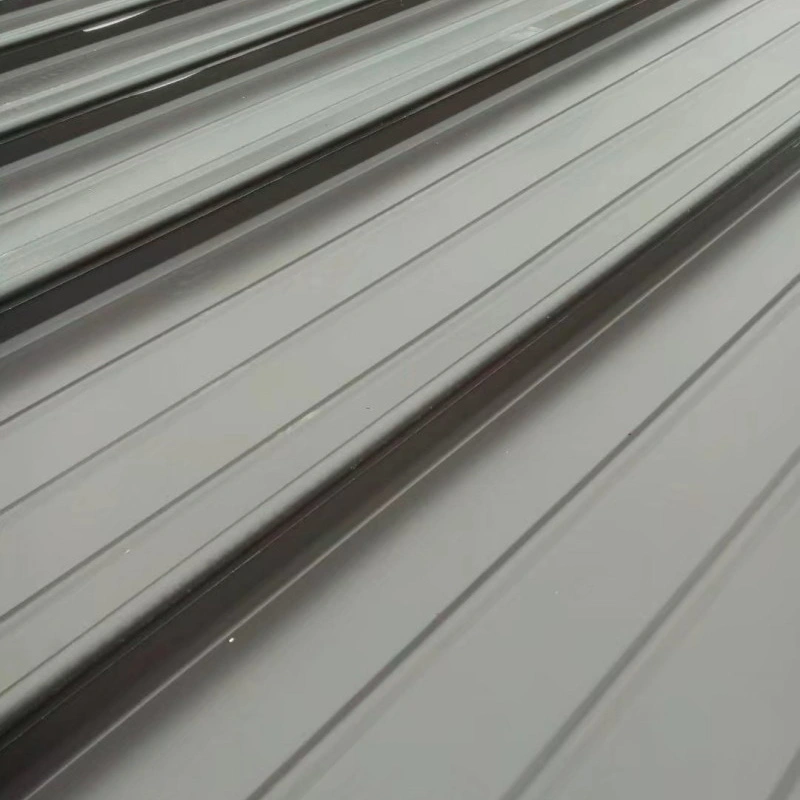

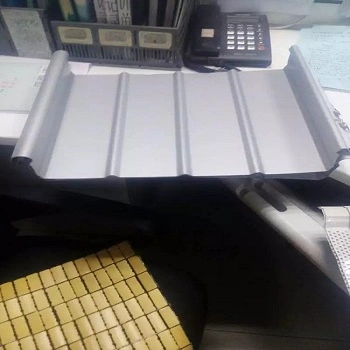

Alumiinium-magneesium-mangaan metallpaneelid

Alumiinium-magneesium-mangaan metallpaneelid arhitektuurseks katuse- ja seinakatteks, AA3004 seeria alumiinium-magneesium-mangaani sulamist vormitud rull. Sulam sisaldab ligikaudu 1,0–1,5% mangaani, 0,8–1,3% magneesiumi, vähesel määral räni ja vaske ning ülejäänud osa alumiiniumist. See koostis annab kasuliku kombinatsiooni väikesest kaalust, piisavast tugevusest ja korrosioonikindlusest ning ühildub standardsete õmblus- ja rullvormimisseadmetega. SENBO varustab neid paneele sulami klassi, lehe paksuse ja katte kvaliteedi kontrollimisega ning vormimisjoonte profiili täpsust jälgitakse.

Paneele kasutatakse laialdaselt suurte avalike hoonete jaoks, nagu lennujaama terminalid, kiirraudteejaamad, spordistaadionid ja näitusekeskused. Pind saab rullieelse katte, tavaliselt PVDF, mille fluorosüsiniku vaigu sisaldus on üle 70%, mis tagab värvi püsivuse ja ilmastikukindluse. Katusesüsteemi aluseks on libisevate T-klambritega seisev õmblusprofiil. Klambrid hoiavad paneele kindlalt, võimaldades samal ajal termilist liikumist, ja õmbluse lukk loob veekindla vuugi ilma hermeetikule tuginemata.

Tehnilised andmed

Toimivusandmed ja tehniline valideerimine

1. Kaal ja struktuurne efektiivsus

Alumiiniumi tihedus on 2,73 g/cm³, mis on ligikaudu kolmandik terasest. Siin kasutatud AA3004 sulam näitab tõmbetugevust 240 MPa kuni 285 MPa ja voolavuspiiri vähemalt 190 MPa. Need väärtused võimaldavad katusesüsteemil olla kergem kui võrreldav teraskatus, mis vähendab kandekonstruktsiooni koormust. Pikaajaliste hoonete ja renoveerimistööde puhul võib kaalusääst ulatuda umbes 30%-ni.

2. Korrosioonikindlus ja kasutusiga

Õhuga kokkupuutel moodustab paneeli pind tiheda alumiiniumoksiidi kihi, mis aeglustab edasist korrosiooni. Sulam ise on vastupidav paljude hapete ja leeliste rünnakutele ning PVDF-kate lisab veel ühe kaitsebarjääri. Need omadused toetavad mitteväärismetalli projekteeritud kasutusiga üle 50 aasta. Kattesüsteemi garantii on tavaliselt 15–20 aastat.

3. Seisuõmbluse süsteem ja veekindlus

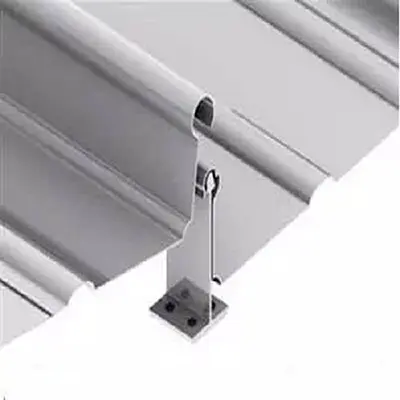

Püsiv õmblusprofiil kasutab T-klambreid, mis libisevad mööda katuse kallet, et kohandada soojust. Paneelid valmistatakse ja monteeritakse kohapeal, mis lühendab ehitusaega üle 30% ja hoiab paigaldustolerantsi 3 mm piires. Xi'an-Yan'ani raudteel asuva Fupingi lõunajaama 4000 m² katusel kasutati läbitungimatut mehaanilist lukusüsteemi. Tulemuseks oli vettpidav pind, millel on hea tuuletõmbetakistus ja mis suudab järgida keerulisi kujundeid. 4585 m² katusepinnaga Gaoling Station kasutas komposiitkonstruktsiooni, mis hõlmas seisvat õmbluspaneeli, hüdroisolatsioonikihti, isolatsiooni, aurutõket, akustilist kihti ja Al-Zn-kattega profiilplekki.

4. Tule ja välgu käitumine

Katusesüsteem saavutab A1 tuleklassi. 660 °C sulamistemperatuuriga alumiinium kipub tulekahjus lokaalselt läbi põlema, mitte ei levita leeki üle pinna, mis võib aidata tulekahju kustutamisel. Piksekaitseks võivad vähemalt 0,7 mm paksused paneelid vastavalt standardile GB 50057 toimida otse õhulõppseadmetena. See välistab vajaduse piksejuhtide jaoks eraldi katuse läbiviikude järele.

5. Vormitavus ja disaini paindlikkus

Sulamist saab vormida sirged, kumerad, kumerad, nõgusad kõverad ja lehvikukujulised paneelid. See toetab ühe-, kahe-, ühe- ja topeltkõvera katuse geomeetriat. Materjali elastsus aitab ka kohapealsete õmblustööde ajal.

Toote omadused

• Madal kaal:Terase tihedusest kolmandiku võrra vähendavad paneelid tühikoormust ja lihtsustavad käsitsemist.
• Pikk kasutusiga:Sulami ja katte kombinatsioon on mõeldud enam kui 50-aastaseks kasutuseks tavatingimustes.
• Konstruktsiooni veekindlus:Seisuõmbluse liitekoht ei sõltu hermeetikust, mis vähendab hooldus- ja lekkeohtu.
• Soojusliikumise majutus:Libistavad T-klambrid võimaldavad laienemist ja kokkutõmbumist paneele koormamata.
• Vormimise paindlikkus:Arhitektuursetele katustele saab toota kõveraid ja kitsenevaid paneele.
• Taaskasutatavus:Alumiinium on eluea lõpus täielikult taaskasutatav.

Tüüpilised rakendused

• Lennujaamade terminalide ja kiirraudteejaamade katuse- ja seinasüsteemid.
• Suure avaga katused staadionitele, näitusekeskustele ja teatritele.
• Hooned mere- või tööstuskeskkonnas, kus korrosioonikindlus on kriitiline.
• Olemasolevate hoonete ülekatus ja renoveerimine.

Märkused paigaldamise ja käsitsemise kohta

• Hoidke paneele katte all ja hoidke neid kuivana. Kui on vaja hoiustada õues, tõstke virn üles ja kasutage hingavat katet.
• Kasutage tõstmiseks pehmeid troppe ja jaotuslatte, et vältida pinna mõlkimist või kriimustamist.
• Lõika paneelid alumiiniumile sobivate tööriistadega. Enne paigaldamist puhastage lõigatud servad ja eemaldage laastud.
• Järgige projekti joonistel näidatud T-klambri vahekaugust. Klambrid tuleb kinnitada oredele ettenähtud kinnitusvahenditega.
• Õmble paneelid alles pärast joonduse ja klambri haardumise kontrollimist. Kasutage paneeliprofiili jaoks õiget õmblusmasinat.
• Vältige kokkupuudet palja terase või vasega niiskuse juuresolekul, et vältida galvaanilist korrosiooni.

Kvaliteedikontroll ja dokumentatsioon

Materjali sertifikaadid peaksid kinnitama sulami klassi, mehaanilisi omadusi ja katte tüüpi. Mõõtmete kontrollimine kattepaneeli laiuse, ribi kõrguse ja pikkuse tootmise ajal. Suurte projektide puhul saab proove testida katte paksuse ja nakkuvuse suhtes. Kohapealne vastuvõtt peaks enne paigaldamist kontrollima paneelide arvu, profiili ja pinna seisukorda.

Valiku kaalutlused

• Enne paneeliprofiili ja õmbluse tüübi valimist kinnitage katuse kalle ja äravoolu projekt.
• Hinnake saidi korrosioonikategooriat, et otsustada, kas on vaja standardset PVDF-katet või raskemat spetsifikatsiooni.
• Kumerate või keerukate katusekujude puhul kaasake paneelide tarnija varakult, et vaadata üle vormitavus ja paigaldusjärjestus.
• Kontrollige tuuletõste konstruktsiooni ja veenduge, et T-klambri vahekaugus ja kinnitusdetailid vastavad arvutatud koormustele.
• Vaadake üle hoolduse juurdepääsuplaan. Kuigi seisva õmbluse süsteem vajab vähe hooldust, on siiski soovitatav katteid ja läbiviike perioodiliselt kontrollida.

Korduma kippuvad küsimused

Mis on peamine erinevus AA3004 ja teiste katusekatteks kasutatavate alumiiniumisulamite vahel?

AA3004 sisaldab rohkem mangaani ja magneesiumi kui tavalised kaubanduslikud sulamid, näiteks 3003. See annab parema tugevuse ja korrosioonikindluse, jäädes samas piisavalt vormitavaks seisvate õmblusprofiilide jaoks. Selle tasakaalu tõttu kasutatakse seda laialdaselt katusekatteks.

Kas Al-Mg-Mn paneele saab kasutada nii seinte kui ka katuste jaoks?

Jah, sama materjali ja seisuõmbluste süsteemi saab rakendada ka seinavoodrile. Profiili mõõtmed võivad erineda ning seinte tuulekoormuse nõudeid tuleb eraldi kontrollida.

Kuidas kõveraid paneele toodetakse?

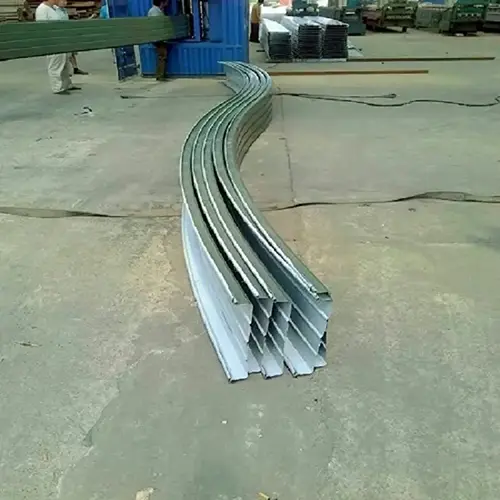

Kumerad paneelid moodustatakse rullvormimise või pressimisega vajaliku raadiusega. Koonuspaneelide valmistamiseks lõigatakse leht enne vormimist muutuva laiusega. Vormimispiirid sõltuvad paneeli profiilist ja materjali temperamendist, seega peaks tarnija kinnitama teostatavust projekteerimise alguses.

Kas Al-Mg-Mn katuse all on alati vaja aurutõket?

Tavaliselt lisatakse katusele aurutõkestuskiht, et vältida niiske õhu jõudmist isolatsioonini ja kondenseerumist. Konkreetsed kihid sõltuvad hoone kasutusest ja kliimast. Katusesüsteemi projekteerija peaks määrama sobiva konstruktsiooni.
