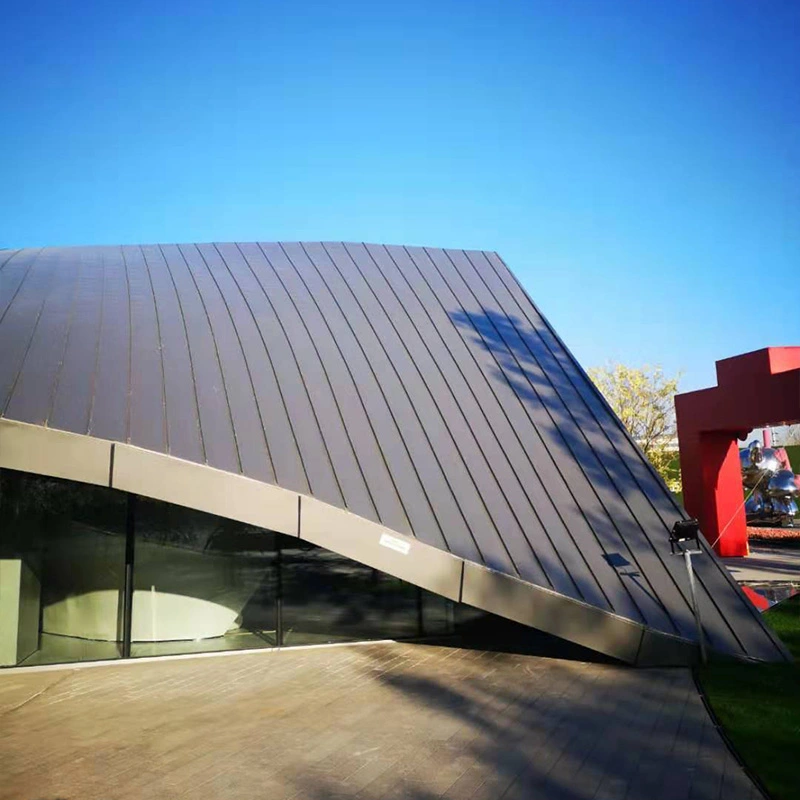

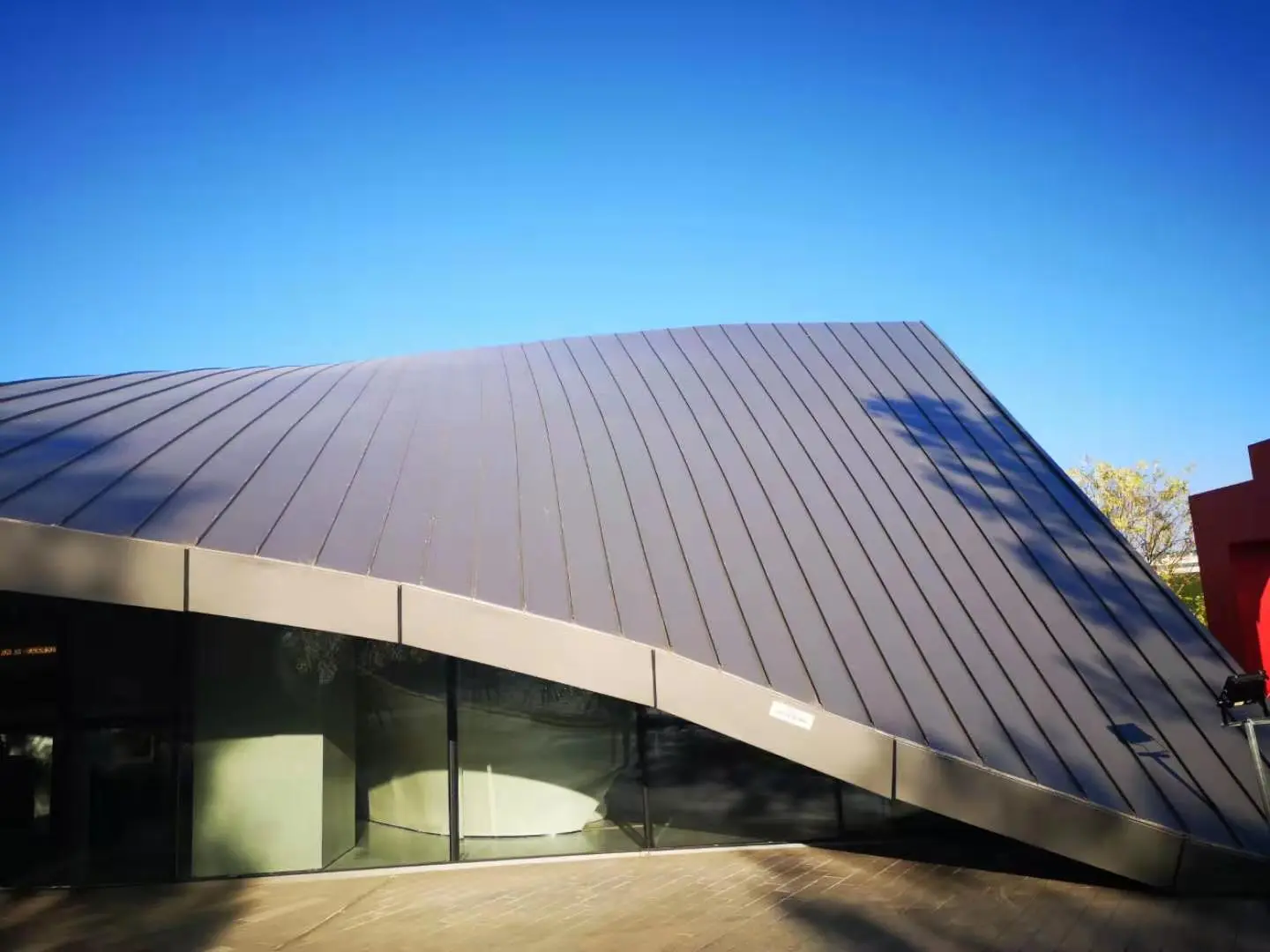

Metallist katusekatte dekoratiivpaneelid

Metallist katusekattega dekoratiivpaneelid moodustavad metallkatusesüsteemi välise visuaalse kihi, mis paigaldatakse hüdroisolatsioonikihist eraldi. Hüdroisolatsiooniga tegeleb all olev konstruktsiooniline katusepaneel, samas kui dekoratiivpaneel väljendab arhitektuurset vormi ja pakub sekundaarseid eeliseid, nagu varjutus, akustiline parandamine ja hüdroisolatsioonimembraani kaitse. SENBO varustab neid paneele materjalisertifikaatide ja mõõtmete kontrollimise dokumentidega ning projektimeeskond pakub tehnilist tuge paneelide paigutuse ja paigaldamise järjestamiseks.

Materjali valikud

Dekoratiivpaneeli materjali valik sõltub soovitud vormist, kaalust ja ilmastikukindlusest. Tavaliselt kasutatakse järgmisi valikuid:

• Alumiiniumisulamist ühekihilised paneelid:Tavaliselt 2,0 mm kuni 3,0 mm paksune PVDF-viimistlusega. Need pakuvad laia värvivalikut, head vormitavust keerukate kujundite jaoks ja väikest kaalu.
• Al-Mg-Mn sulamist profiilplekid:Klassid AA3004 või AA3003, tõmbetugevusega 240 MPa kuni 285 MPa ja tihedusega 2,73 g/cm³, umbes kolmandik terasest. Mõeldud enam kui 50-aastaseks kasutuseks ja sobib kõverate katuste jaoks.
• Alumiiniumist kärgstruktuuriga komposiitpaneelid:0,8–1,0 mm alumiiniumist esipaneelid, mis on ühendatud alumiiniumist kärgstruktuuriga südamikuga. Südamiku külje pikkus ei ületa 9,53 mm ja seina paksus vähemalt 0,07 mm. Need paneelid annavad parema tasasuse ja jäikuse kui sama kaaluga tahke leht.
• Värviga kaetud teraspaneelid:Kasutage suure jõudlusega Al-Zn katet PVDF pealisvärviga. Sobib suurte avalike hoonete dekoratiivseks katmiseks, kus eelistatakse terasest aluspinda.

Pinnatöötlus

Arhitektuursete alumiiniumpaneelide jaoks on soovitatav PVDF-fluorosüsinikkate. Vaigu sisaldus peab olema vähemalt 70% ja katte paksus peab vastama YS/T 429.2-le. PVDF tagab tugeva vastupidavuse ultraviolettvalgusele ja säilitab värvi stabiilsuse rohkem kui 20 aastat minimaalse pleekimise või kriidistumisega.

Süsteemi ülesehitamine

Dekoratiivkiht paigaldatakse tavaliselt hüdroisolatsiooni kohale, et luua kahekihiline metallkatus. Uus-Hiina rahvusvahelise messikeskuse II etapi esiku katusel tehti alt üles monteerimine: 0,8 mm Al-Zn profiilplekk veekindla kihina seisvate õmblustega, veekindel membraan, soojusisolatsioon, dekoratiivne raamisüsteem ja dekoratiivpaneeli pind. See eraldamine hoiab hüdroisolatsiooni esteetilisest kihist sõltumatuna.

Spetsifikatsiooni kokkuvõte

Projektitaotluse andmed

Lennujaama terminali katus

Suure rahvusvahelise lennujaama 5. terminali laienduseks kasutati 267 000 m² metallkatust üle peaterminali, väljakute ja pardasildade. Dekoratiivpaneelid olid 0,8 mm paksused kõrgtugevad profiilterasest lehed, millel oli kõrge sisaldusega Al-Zn kate, mis tagab standardse tsingitud terasest neli kuni kuus korda suurema korrosioonikindluse. PVDF pind püsis stabiilsena vahemikus -40°C kuni 150°C, pakkudes pikaajalist UV-kaitset. Projekt pälvis 2024. aasta arhitektuurilise hüdroisolatsioonitööstuse teaduse ja tehnoloogia auhindade jagamisel metallkarpide süsteemide projekteerimise kuldauhinna.

Näitusekeskuse dekoratiivne alumiiniumsüsteem

Pekingi uue Hiina rahvusvahelise messikeskuse II etapp hõlmab umbes 280 000 m² metallkatust. Registreerimissaali katusel kasutati dekoratiivkihina 3 mm paksuseid PVDF-kattega alumiiniumpaneele, mida toetas alumiiniumisulamist kandiline torukarkass. Dekoratiivkihi all oli katusel 0,8 mm Al-Zn profileeritud terasest veekindel kiht, millel on püstised õmblused, kaks kihti kivivillast isolatsiooni kokku 140 mm tihedusega 160 kg/m³, TPO membraan ja perforeeritud terasest helisummutav kiht. Dekoratiivpaneelid paigaldati hüdroisolatsioonist sõltumatult, saavutades soovitud visuaalse efekti ilma veepidavust kahjustamata.

Keerulise geomeetriaga katus messikeskuses

Xuzhou Huaihai rahvusvahelises messikeskuses kasutati astmeliste kõrguste ja ristuvate tasemetega dekoratiivset paneelisüsteemi. Ülemises karniisis kasutati 3 mm paksust alumiiniumspooni ja alumisel karniisil 4 mm paksuseid alumiiniumkomposiitpaneele. Projektimeeskond kasutas parameetriliseks modelleerimiseks Rhinot ja Grasshopperit, et analüüsida kumerust ja optimeerida nelja mittetasapinnalise tipuga paneele tasapinnalisteks vormideks. Dekoratiivne katus pandi kokku moodulpaigaldusega ja kogu hoone välispiire läbis vastupidavuse, hüdroisolatsiooni, soojusliku toimivuse ja konstruktsiooni terviklikkuse insenertehnilise kinnituse.

Kahekordne kumer kärgstruktuuriga katus

Zhongguancuni foorumi alalise ala peamises asukohas kasutati 6000 m² katusepinna jaoks ebakorrapärast topeltkõverat alumiiniumist kärgstruktuuriga paneelisüsteemi. Rohkem kui 1000 unikaalset paneeli spetsifikatsiooni oli paigutatud kihilistesse konfiguratsioonidesse. Tugikonstruktsioonis kasutati lehvikukujulist kiirgavat raamistikku koos mitmesuunaliste reguleeritavate klambritega, mis võimaldasid ±15° tasapinnalist pöörlemist ja nurga reguleerimist 75° ja 105° vahel. Kaks kuni kolm kärgpaneeli monteeriti tehases üheks karkassüksuseks ja paigaldati seejärel kohapeal terviklike moodulitena. Selline kokkupandav lähenemine vähendas traditsiooniliste meetoditega võrreldes ehitusgraafikut ligi kolmandiku võrra.

Disaini omadused

• Vormi paindlikkus:Paneelid võivad olla tasased, kumerad, kitsenevad või topeltkõverad. Parameetriline modelleerimine aitab muuta keerulise geomeetria kokkupandavateks paneelideks.
• Pikaajaline värvistabiilsus:PVDF-katted on vastupidavad UV-kiirgusele pleekimisele ja kriidistumisele, säilitades välimuse üle 20 aasta.
• Kerge kaal:Alumiinium- ja kärgstruktuuriga paneelid vähendavad konstruktsioonikoormust võrreldes täisterasest või betoonkattega.
• Sõltumatu veekindlus:Dekoratiivkiht ei tungi läbi hüdroisolatsiooni, mis vähendab kinnituskohtades lekkeohtu.
• Tõhus paigaldus:Ühtsed kärgstruktuuriga paneelikomplektid vähendavad kohapealset tööd ja parandavad joondamist keerukatel pindadel.

Tüüpilised rakendused

• Lennujaamade terminalide ja kiirraudteejaamade dekoratiivsed katusekihid.
• Suured avalikud hooned, nagu näitusekeskused, staadionid ja teatrid.
• Omanäoliste või ebakorrapäraste katusevormidega vaatamisväärsused.
• Ärikompleksid, tipptasemel hotellid ja villad, mis nõuavad omanäolist katuse välimust.

Paigaldamise märkused

• Enne dekoratiivpaneelide paigaldamist kontrollige tugiraami joondust.
• Kasutage pehmete troppidega tõsteseadmeid, et vältida viimistletud pinna kriimustamist.
• Õige haardumise tagamiseks järgige tootjapoolset järjestust konks- või ühiksüsteemide puhul.
• Kumerate paneelide puhul kontrollige enne lõplikku kinnitamist paneeli orientatsiooni ja tugiklambri reguleerimist.
• Tihendage vuugid ja servad vastavalt arhitektuursetele detailidele, eriti kohtades, kus paneelid puutuvad kokku ääristega või läbiviikudega.

KKK

Mis vahe on dekoratiivpaneelidel ja hüdroisolatsioonikihil?

Hüdroisolatsioonikiht on pidev metallleht või membraan, mis takistab vee sissepääsu. Dekoratiivpaneel asub selle kohal ja ei pea olema veekindel. See eraldamine tähendab, et dekoratiivkihti saab perforeerida, kumerdada või paneelida, ilma et see mõjutaks katuse ilmastikukindlust.

Milline paneelitüüp sobib kõige paremini kõvera katuse jaoks?

Al-Mg-Mn sulamist profiilplekid saab rull-vormida kumera kujuga ja neid kasutatakse sageli siledate, ühe kumerusega katuste jaoks. Topeltkõverate või vabakujuliste pindade jaoks on alumiiniumist kärgpaneelid sobivamad, kuna neid saab valmistada keerukateks, mittetasapinnalisteks kujunditeks, säilitades samal ajal tasapinna.

Kuidas säilib värvi ühtlus suurel katusel?

Kõik sama pinna paneelid peaksid võimaluse korral pärinema samast poolipartiist. Kui mitu partiid on vältimatud, tuleks värvierinevus reguleerida kindlaksmääratud ΔE väärtuseni. Samast värvisüsteemist pärit PVDF-katetel on tavaliselt ühtlane värv ja läige.

Kas dekoratiivpaneele saab kasutada renoveerimisprojektides?

Jah, olemasolevale katusele saab lisada dekoratiivseid metallpaneele, et muuta välimust või parandada soojust, eeldusel, et olemasolev konstruktsioon suudab kanda lisaraskust. Enne jätkamist on vaja struktuuri hindamist.

Kvaliteedikontroll ja dokumentatsioon

Tarnijad peaksid esitama alumiiniumisulamist või terasest aluspinna materjalisertifikaadid, katte paksuse aruanded ja mõõtmete kontrollimise protokollid. Keeruliste geomeetriate puhul tuleks enne tootmist üle vaadata tootmisjoonised ja paneelide ajakava. Kohapealsed vastuvõtukontrollid peaksid kinnitama paneeli mõõtmeid, pinnaviimistlust ja transpordikahjustusteta.

Valiku kaalutlused

• Kinnitage arhitektuurne geomeetria ja paneeli suuruse piirangud tootjaga juba projekteerimisetapi alguses.
• Valige katte tüüp hoone UV-kiirguse ja soovitud kasutusea põhjal.
• Ranniku- või tööstusobjektide puhul veenduge, et metallkate ja värvisüsteem sobivad korrosioonikategooriale.
• Planeerige tugiraami ja kronsteini reguleerimisvahemik paneeli tolerantside ja termilise liikumisega.
• Dekoratiivpinna kontrollimiseks ja puhastamiseks kaaluge hoolduse juurdepääsuteed.
