Püsiv õmblusega katusepaneelid

SENBO ehitusmaterjalidtarnib seisva õmblusega katusepaneele osana oma metallkatusesüsteemide tootevalikust. Need paneelid on rullvormitud metallrullidest kõrge ribiga profiiliks ja ühendatud üksteisega külgnevate paneelide vertikaalsete servade lukustamise teel. Neid kasutatakse laialdaselt suure avaga avalikes hoonetes ja tööstusrajatistes, kus on vaja pikaajalist hüdroisolatsiooni ja tuulekindlust.

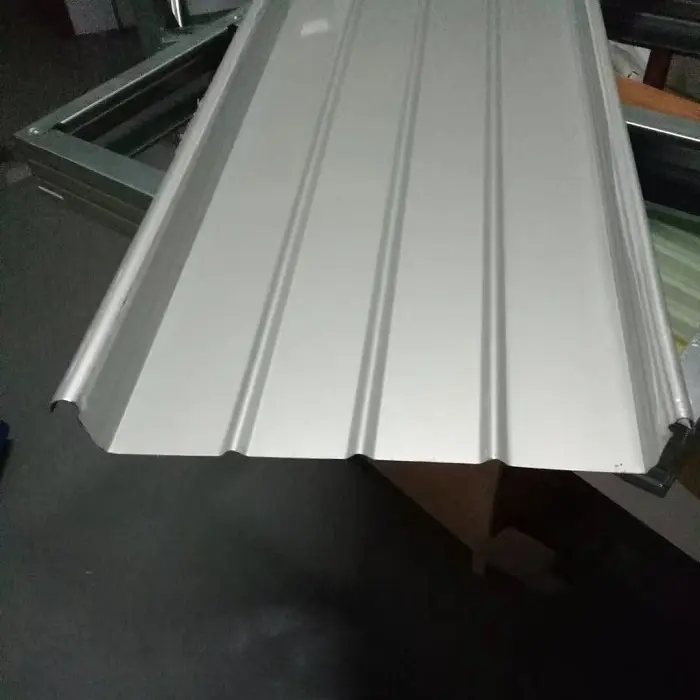

Püstõmblusega katusepaneel on profileeritud metallkomponent, mis on loodud metallrullirullide vormimisel kõrge ribi ristlõikega. See moodustab külgnevate paneelide vertikaalsete servade blokeerimise ja lukustamise kaudu integreeritud katusesõlme.

Erinevalt standardsetest profiilterasest lehtedest, mis kinnitatakse otse läbistavate kruvidega ore külge, ühendab seisuõmblussüsteem paneelid paneelidega spetsiaalselt disainitud alumiiniumsulamist klambrite abil. Need klambrid on ankurdatud ääriste külge. Paneelid kinnitatakse klambrite külge ja õmblusmasin lukustab seejärel külgnevate paneelide vertikaalsed servad kas ühe luku või 360° topeltluku abil. See loob libiseva ühenduse paneelide ja klambrite vahel ning tiheda lukustuva tihendi paneelide endi vahel.

Põhimaterjali valikud ja ühised profiilid

Alusmaterjali valik sõltub töökeskkonnast ja vastupidavusnõuetest:

Alumiiniumi-magneesiumi-mangaani sulamist lehed (klassid AA3004/3003):Tavaliselt paksusega 0,7–1,2 mm, voolavuspiiriga vähemalt 190 MPa, tõmbetugevusega 240–285 MPa ja tihedusega 2,73 g/cm³. See on umbes kolmandik terase tihedusest. Disaini kasutusiga on üle 50 aasta.

Alutsink (alumiinium-tsinkkattega) teraslehed:Pakub 3–5 korda suuremat korrosioonikindlust kui standardne tsingitud teras.

Roostevabast terasest lehed:Sobib suuremahulistele rannikuäärsetele avalikele hoonetele, mis nõuavad kõrget tuuletakistust.

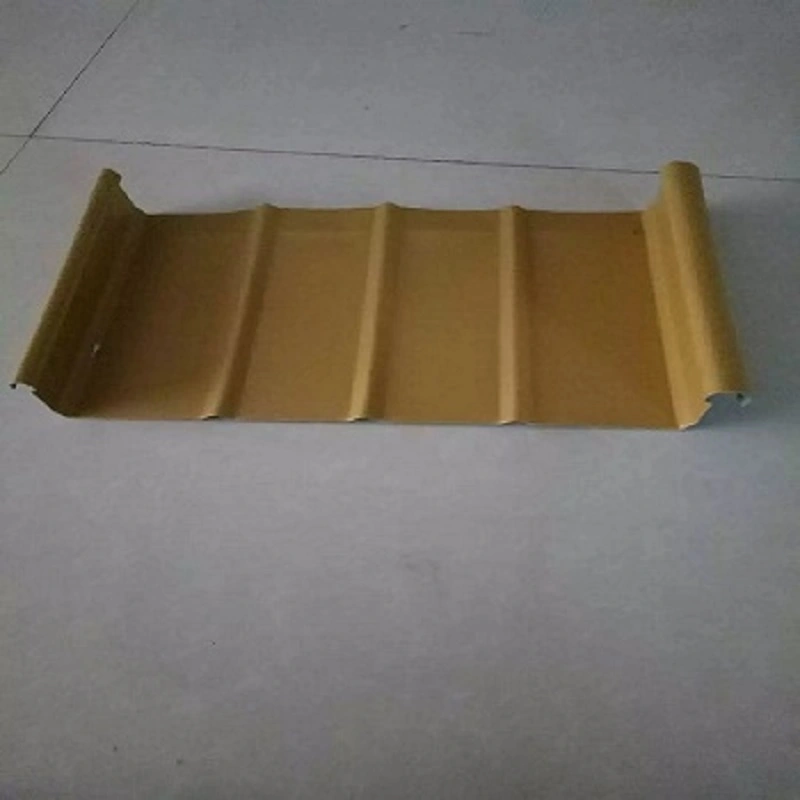

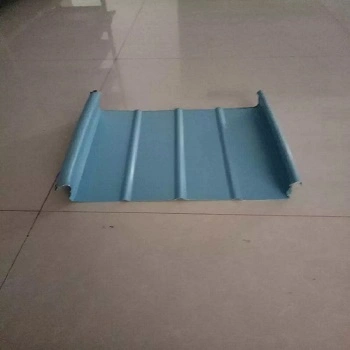

Levinud paneeliprofiilid on YX65-300, YX65-330, YX65-400 ja YX65-430. Profiili YX65-300 ribi kõrgus on 65 mm ja efektiivne kattelaius 300 mm. Paneelid peaksid ideaaljuhul olema piki kaldesuunda pidevad ilma ühenduste või kruviühendusteta. Profileeritud paneelide pikkus ei tohi üldjuhul ületada 25 m ja deformatsiooni kontrollpunktid tuleb lisada.

Süsteemi koostis ja tüüpilised projektirakendused

Täielik seisva õmblusega katusesüsteem kasutab tavaliselt mitmekihilist komposiitstruktuuri. Näiteks näitusesaali "Aken Lõuna-Taihu tulevikku" projektis kasutatakse katusekoostu, mis koosneb alusplekist (profiilterasest), kivivillast isolatsiooniplaadist ja seisva õmblusega katusepaneelist. See ühendab konstruktsiooni toe, soojusisolatsiooni ja veekindluse funktsioonid. Sarnaselt kasutab Yaoxue Ice and Snow World suusakuurordi projekt alumiinium-magneesium-mangaan seisva õmblusega katusesüsteemi koos integreeritud soojusisolatsioonisüsteemiga.

Jõudlus reaalsetes tingimustes

1. Tuuletõste takistus: kontrollitud täisskaala testimisega

Tuulekindlus on rannikualade ja suuremahuliste avalike hoonete projektide seisva õmblusega katusesüsteemide jaoks kriitiline tulemusnäitaja. Nanchang Changbei lennujaama 2. terminali metallkatuse restaureerimis- ja tugevdamisprojekti osana läbis seisva õmblusega metallist katusepaneeli HXY-400 süstemaatilise katsetamise täiemahuliste tuuletõstekatsetega.

Tulemused näitasid, et tugevdusklambrite kasutamine suurendas tuuletõste kandevõimet 4,18 korda võrreldes klambriteta paneelidega. Sellised tegurid nagu võre vahekaugus, võreliitmike nihkejõudlus ja võre endi paindetugevus mõjutasid otseselt tuuletõstevõimet. Erinevate võrevahedega metallkatuste uurimine näitas otsest seost seisva õmblussüsteemi lõpliku purunemiskoormuse ja võrevahede vahel. Katsetulemused olid kooskõlas numbriliste simulatsioonidega täheldatud suundumustega, mis on aluseks lõpliku tuulekoormuse projekteerimisele ja ehitamisele.

2. Vee- ja õhutihedus: topeltkaitse 360° õmbluse ja eelpritsitud hermeetikuga

Püsiv õmblusega katusesüsteem vastab õhutiheduse, veetiheduse ja tuuletõkkekindluse nõuetele, kuna kasutatakse metallpaneelides täispikkuses eelsüstitud hermeetikut ja 360° õmbluslukku. Paneelid moodustavad piki kallakut pideva terviku ilma vuukide või lahtiste kruviühendusteta, mis vähendab traditsioonilise katmata kinnitusdetailidega katusekattega seotud lekkeriske, näiteks kinnitusaukude korrosiooni ja hermeetiku lagunemist.

Vilkuv töötlemine on vajalik kõikidel ristmikel, kus katusepaneelid puutuvad kokku fassaadseinte või läbi katuse väljaulatuvate konstruktsioonidega. Tihendusmaterjalid kantakse vuukide kohta. Aluslihvi ja paneeli vahelisel kattumisel on vajalik silikoontihendiga kindel liimimine, ülemise katte ja paneeli vahel, samuti servaliistu ja paneeli vahel kasutatakse vahtplastist tihendusribasid.

3. Soojuspaisumise ja kokkutõmbumise juhtimine: libisevad toed ja kontrollitud deformatsioon

Metallmaterjalide soojuspaisumine ja kokkutõmbumine oluliste temperatuurikõikumiste korral on loomulik füüsikaline nähtus. Liugühendus seisva õmblusega katusepaneelide ja nende fikseeritud tugede vahel võimaldab paneelidel temperatuurikõikumistele reageerides vabalt piki kallet laieneda ja kokku tõmbuda, taludes seeläbi termilist pinget.

Kuigi profiilpaneelide pikkus ei tohiks ideaaljuhul ületada 25 meetrit, tuleb paisumis- ja kokkutõmbumissuuna suunamiseks luua sobivad deformatsiooni kontrollpunktid. See hoiab ära paneeli paindumise või tugipistikutest eraldumise. See omadus võimaldab kasutada ka kuni 35 meetri pikkusi või rohkem üksikuid paneele, vähendades põiksuunaliste ülekatete arvu.

4. Rakendamine suure avaga kõvera katusekatte puhul: kinnitamine Xiameni konverentsi- ja näitustekeskuse projekti kaudu

Püstõmblusega katusepaneelide süsteemi FLEX-LOK 400 kasutati Xiameni konverentsi- ja messikeskuse III etapi projekti suure avaga (99 m ja 72 m) kumera metallkatuse jaoks. Süsteem koosneb ülitugevast tsingitud orast, seisva õmblusega katusepaneelidest ja struktuursetest põrandakatetest. On tõestatud, et see pakub vastupidavust tuule tõusule ja korrosioonile, samuti veekindlust ja soojusisolatsiooni.

Ehituse käigus valtsiti katusepaneelid kohapeal ning komponendid paigaldati valitseva tuule eest eemale. Detailsete liigendite paigaldamisel kehtestati ranged positsioneerimisnõuded. Sarnaselt rakendati Lõuna-Taihu näitusehalli projekti "Aken tulevikku" kompleksse kumera teraskonstruktsiooni püstise õmblusega alumiinium-magneesium-mangaan katusekattesüsteem edukalt.

5. Ehitus- ja paigaldusstandardid: riiklike standardiatlaste ja spetsifikatsioonide tugi

Püstõmblusega katusepaneelide ehitamist ja paigaldamist toetab standardite süsteem. Vastavalt tehnilisele spetsifikatsioonile JGJ 255-2012 (Päevavalgustusega katuste ja metallkatuste tehniline spetsifikatsioon) on paigalduskvaliteedis selgelt määratletud lubatud hälbed: 5–7 mm kõrvalekalle pidevate pikikomponentide sobivuses (35-meetrise lävega) ja +20/+30 mm katusekalle (+30 mm). lävi).

Riiklik standard atlas 24CJ113-1 (Architectural Details for Metal Panels (I osa): 360° Semed Standing-Seam Metal Roofing System) sisaldab üksikasjalikke ehitusjooniseid kõikide ühenduspunktide kohta alates paneelide ühenduskohtadest kuni vihmaveerennide, päevavalgustusribade, ventilaatorite ja piksekaitsejuhtideni.

Üksikasjalikud spetsifikatsioonid lühidalt

Järgmised parameetrid põhinevad standardtoodangul ja asjakohastel riiklikel standarditel. Kohandamine on saadaval konkreetsete projektinõuete täitmiseks.

Toote peamised tugevused

1. Konstruktsiooniline hüdroisolatsioon ilma kinnitusavadeta.Ükski kruvi ei tungi paneeli pinda. 360° õmblusega blokeeriv ühendus koos pideva eelpritsitud hermeetikuga vähendab kinnitusavadega seotud lekkeohtu.

2. Kontrollitav ja reguleeritav tuuletakistus.Täismahus tuuletõste testimine kinnitab, et tugevdusklambrid võivad suurendada kandevõimet 4,18 korda. Sellised tegurid nagu võrevahe ja pistiku kandevõime mõjutavad otseselt katuse tuulekindlust.

3. Kohanduv soojuspaisumine ja kokkutõmbumine.Liugklambrid võimaldavad paneelidel piki kalle vabalt laieneda ja kokku tõmbuda. Deformatsiooni suunavad juhtpunktid tagavad liikumise ettenähtud suunas, vältides paneeli paindumist või eraldumist.

4. Erinevad materjalivalikud.Saadaval on alumiiniumi-magneesiumi-mangaani sulam (kasutusiga üle 50 aasta), Al-Zn-kattega teras ja roostevaba teras, mis sobivad erinevatele söövitavatele keskkondadele ja projektinõuetele.

5. Põhjalik standarditugi.Disaini, konstruktsiooni detaile ja paigalduse vastuvõtmist toetavad GB 50345, JGJ 255-2012 ja riiklik standard atlas 24CJ113-1.

Märkused valiku ja paigaldamise kohta

Tuulekindla disaini jaoks:Purnide vahekaugus ja klambri tüüp mõjutavad oluliselt tuuletõstevõimet. Valitud konfiguratsiooni kontrollimiseks tuleks kasutada täielikku testimist või tehnilisi arvutusi. Tugeva tuulega piirkondades võib vaja minna tugevdusklambreid.

Pika paneeliga rakenduste jaoks:Kui paneeli pikkus ületab 25 m, lisage termilise liikumise juhtimiseks deformatsiooni kontrollpunktid. Veenduge, et libiseva klambri detail võimaldab eeldatavat liikumisulatust ilma sidumata.

Korrodeeriva keskkonna jaoks:Valige alusmaterjal vastavalt kokkupuutetingimustele. Al-Mg-Mn sulam ja roostevaba teras sobivad ranniku- või tööstuskeskkonda. Kontrollige katte kokkusobivust kohalike keskkonnateguritega.

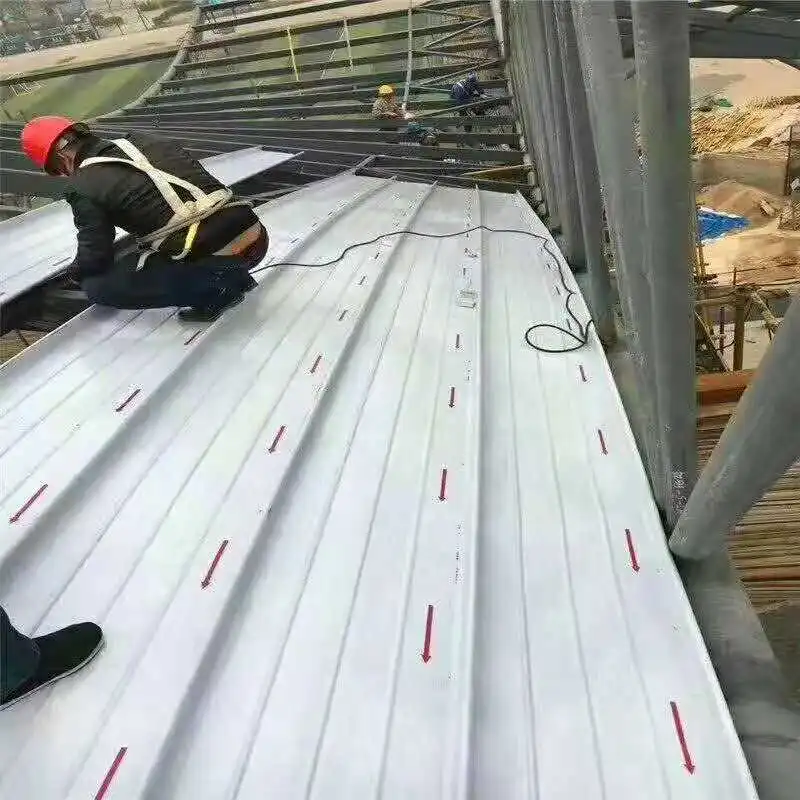

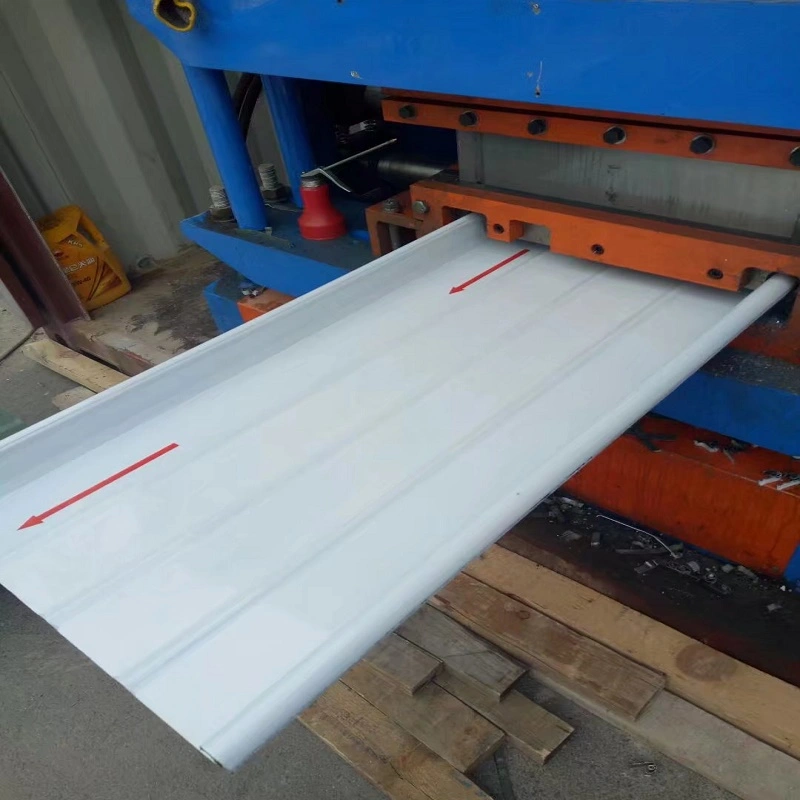

Paigaldamise ajal:Paneelid rullvormitakse tavaliselt kohapeal või tehases. Veenduge, et õmblusprotsess toimuks kalibreeritud seadmetega. Võimaluse korral paigaldage paneelid valitsevast tuulest eemale. Enne õmblust kontrollige, et kõik liistud ja hermeetikud oleksid õigesti paigaldatud.

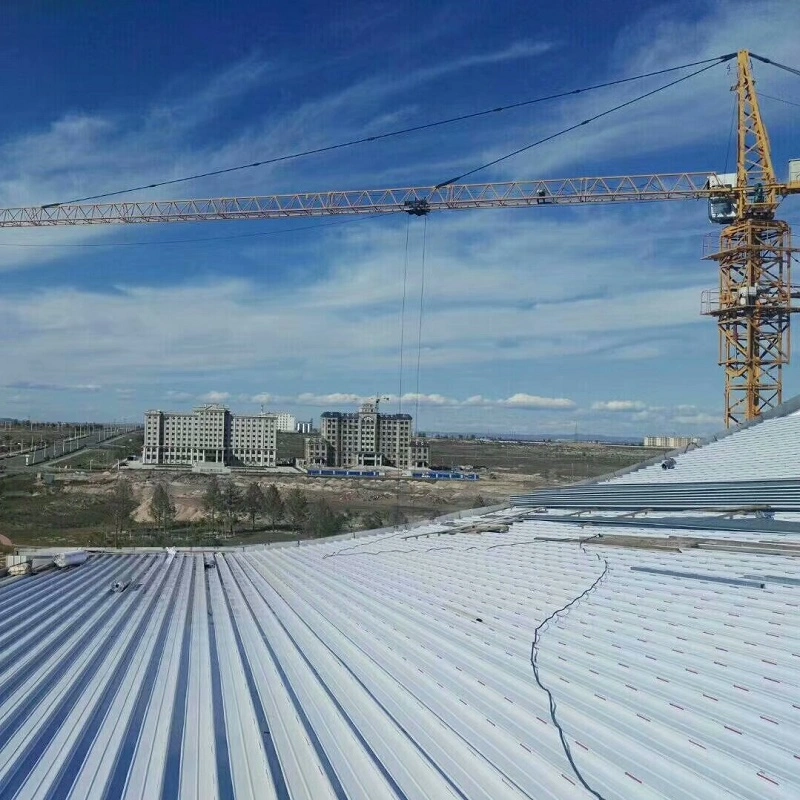

Kus neid paneele kasutatakse

1.Metallist katusesüsteemid suurtele transpordisõlmedele, nagu lennujaama terminalid ja kiirraudteejaamad.

2.Metallist katusekate suurte avalike hoonete jaoks, sealhulgas staadionid, näitusekeskused ja teatrid.

3.Katusekatted suure avaga kõveratele või keeruka kujuga teraskonstruktsioonidele, millel on kaardus- ja painutusvõimalused.

4.Hooned rannikuäärsetes, taifuuniohtlikes piirkondades, mis nõuavad kõrget tuulekindlust, kasutades vajadusel klambrite tugevdamise meetmeid.

Ostjate levinumad küsimused

1. Mis vahe on seisva õmblusega paneelidel ja tavapärastel kruvikinnitusega profiilplekidel?

Tavalised profiilplekid kinnitatakse läbi paneeli pinna kruvidega, luues läbistuskohad, mis võivad aja jooksul muutuda lekketeedeks. Püstõmbluspaneelid kasutavad varjatud klambreid ja mehaaniliselt õmmeldud liigendit, nii et puuduvad katmata kinnitusdetailid. See vähendab vee sissepääsu ohtu ja võimaldab termilist liikumist läbi libiseva ühenduse.

2. Millise alusmaterjali peaksin valima rannikuprojekti jaoks?

Rannikualade või kõrge korrosiooniga keskkondades on tavaliselt soovitatav kasutada alumiiniumi-magneesiumi-mangaani sulamit või roostevaba terast. Al-Mg-Mn sulam pakub head korrosioonikindlust ja pikka kasutusiga, samas kui roostevaba teras tagab tuulekindlate konstruktsioonide jaoks suurema tugevuse. Al-Zn-kattega terast võib kasutada vähem agressiivsetes tingimustes.

3. Kuidas libiseva klambri detail temperatuurimuutusi talub?

Paneelid kinnitatakse konstruktsiooni külge klambrite abil, mis võimaldavad liikumist mööda paneeli pikkust. See tähendab, et paneelid võivad laieneda ja kokku tõmbuda ilma kinnitusdetailidele pinget avaldamata või õlipurustamist põhjustamata. Liikumise suunamiseks ja paindumise vältimiseks võib pikkadel paneelidel vaja minna deformatsiooni kontrollpunkte.

4. Kas arhitektuursetele katustele saab kaarduvaid õmbluspaneele?

Jah. Paneele saab rullida ja seejärel kumerate või nõgusate katusekujude järgi kõverdada. Sellised projektid nagu Xiameni konverentsi- ja näitustekeskus on kasutanud suure laiusega kõverate katuste jaoks seisvaid õmblussüsteeme. Konkreetne kõverusvõime sõltub profiilist ja materjali paksusest.

5. Millised paigaldusstandardid ja vastuvõtukriteeriumid kehtivad?

JGJ 255-2012 annab paigaldustolerantsid, sealhulgas 5–7 mm hälbe pidevate pikisuunaliste komponentide puhul ja +20/+30 mm kõrvalekalde katusekalde puhul. Riiklik standard atlas 24CJ113-1 sisaldab üksikasjalikke ühenduste jooniseid. Veetihedust kontrollitakse tavaliselt visuaalse kontrolliga ja vajaduse korral vooliku või tiigi testidega.
