Värviga kaetud gofreeritud terasleht

Värvkattega lainepapist terasplekk valmistatakse eelnevalt värvitud terasrulli vormimisel laineprofiiliks. Alusmähis on külmvaltsitud või kuumtsingitud terasest selliste klassidega nagu DX51D, Q195 või SGCC. Enne värvimist pind läbib rasvatustamise, fosfaadimise ja kroomimise. Seejärel saab mähis rullkattega viimistluse, tavaliselt polüester või PVDF, mille pealmise külje kuivkile paksus on 15 μm kuni 25 μm ja tagakülje paksus 5 μm kuni 10 μm. SENBO tarnib need lehed pärast pooli paksuse, katte massi ja pinna seisundi kontrollimist ning rullvormimisprotsess hõlmab profiili geomeetria perioodilist kontrolli.

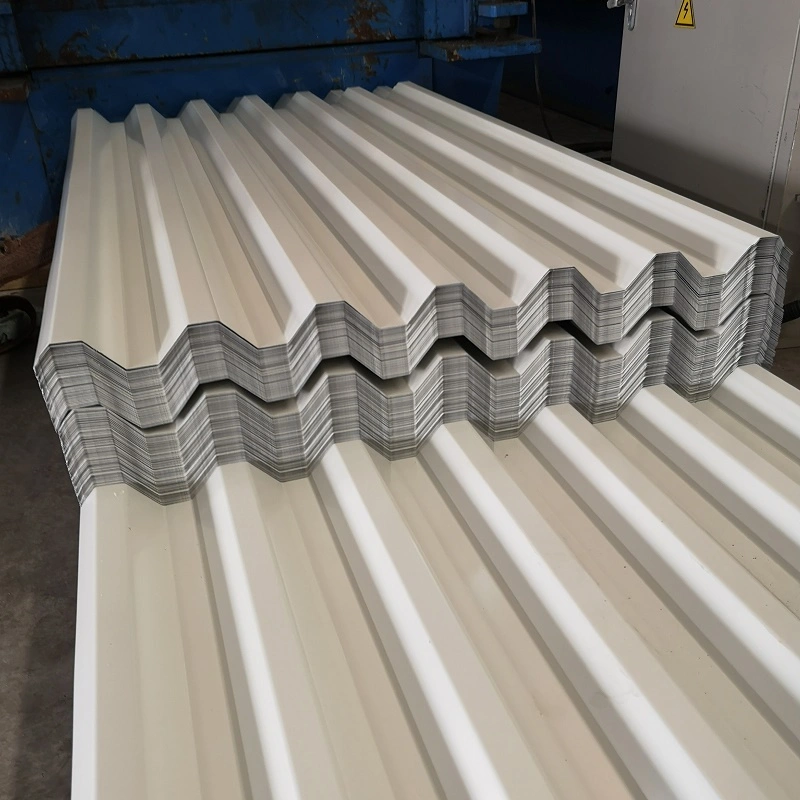

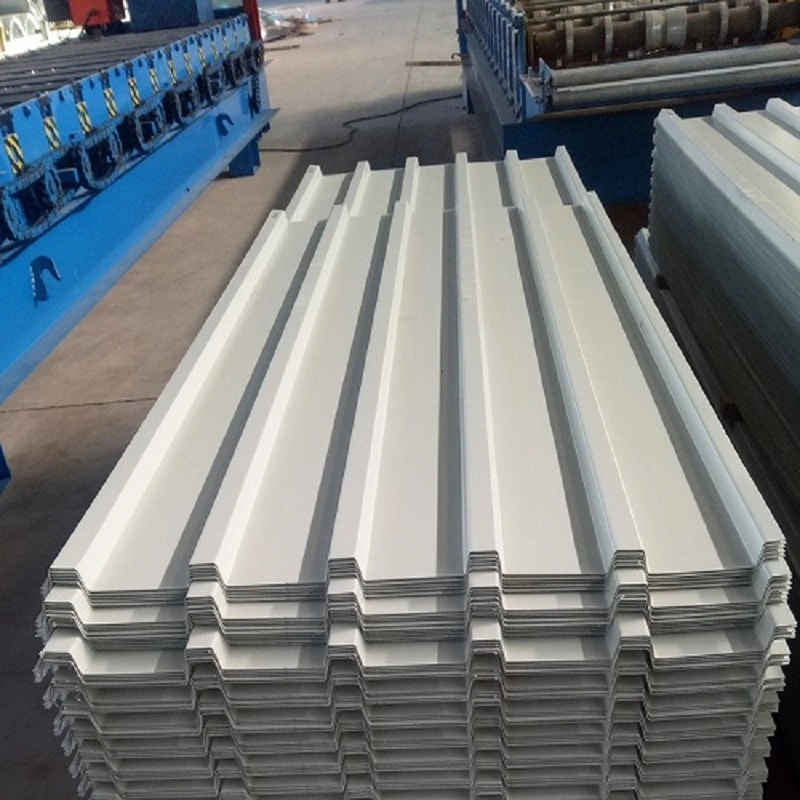

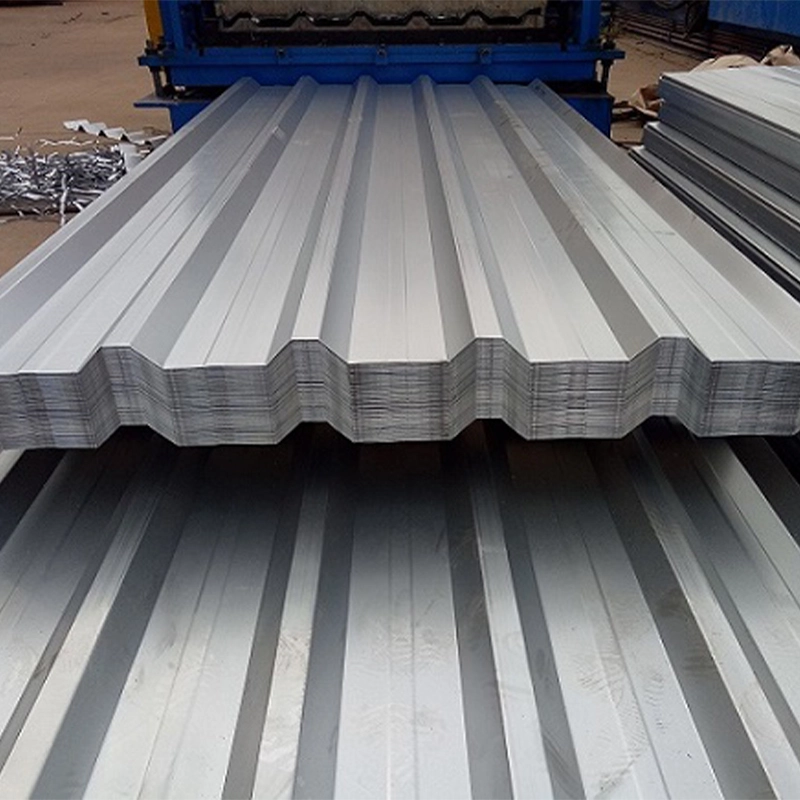

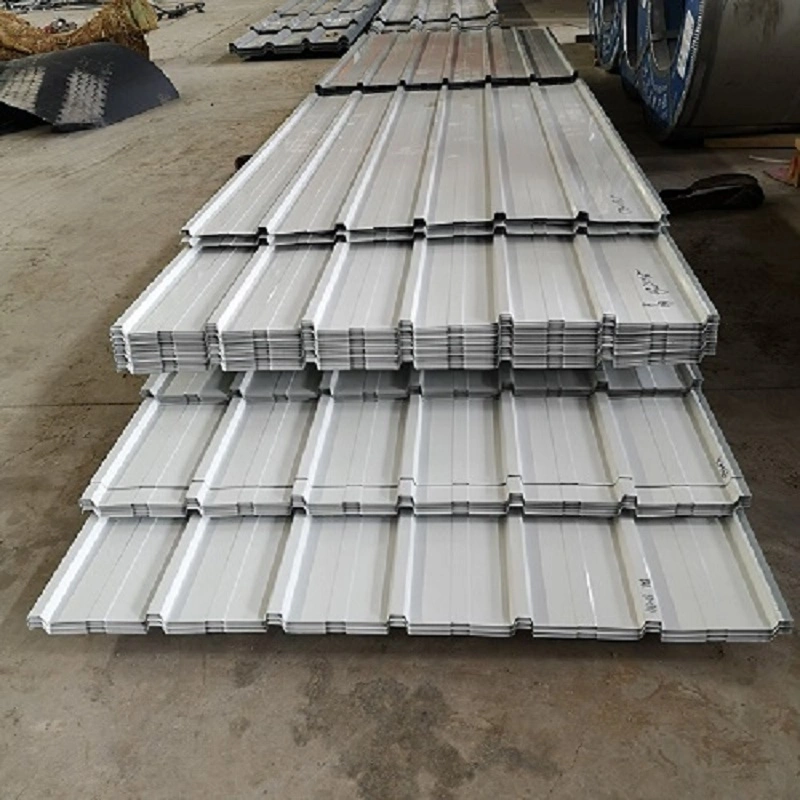

Värvkattega lainepapist terasleht on külmvormitud paralleelsete ribide ja orgude ristlõikeks. See kuju tagab suure pikisuunalise paindejäikuse ja tõhusa vee äravoolu, hoides materjali paksuse vahemikus 0,2–1,2 mm. Levinud profiilid on YX10-130-910, YX15-225-900, YX25-205-820, YX35-125-750 ja YX51-250-750. Efektiivsed kattelaiused on vahemikus 300 mm kuni 1150 mm. Lehe pikkus lõigatakse vastavalt tellimusele. Toode järgib standardit GB/T 12755-2008, mis määrab nõuded materjali koostisele, mehaanilistele omadustele, kattekihile ja mõõtmete tolerantsidele.

Peamised spetsifikatsioonid

Toote omadused

• Kerge kaal piisava jäikusega:Gofreeritud profiil suurendab painde jäikust ilma materjali paksust lisamata, mis aitab vähendada konstruktsioonikoormust.
• Tõhus drenaaž:Paralleelne ribi ja oru muster liigutab vihmavett kiiresti räästa suunas ja vähendab põiksuunaliste ülekatete arvu.
• Korrosioonikaitse:Tsingitud või Al-Zn metallikiht pluss orgaaniline pealiskiht tagab kaks barjääri atmosfääri korrosiooni vastu.
• Värvi ja suuruse paindlikkus:Saadaval on RAL-värvid ning lehe pikkust, paksust ja profiili saab kohandada vastavalt projekti joonistele.
• Kiire paigaldus:Tehases kokkupandavad lehed paigaldatakse otse võredele, mis lühendab kohapealset tööd võrreldes kohapeal valatud või müüritise süsteemidega.

Välirakenduste näited

1. Tööstushoonete katuse- ja seinakarbid

Neid värviga kaetud lainepapist teraslehti kasutatakse sageli tööstusettevõtete ja ladude katuste ja seinte jaoks. 760-tüüpi profiil on levinud katusekatete jaoks, kuna selle geomeetria toetab head drenaaži ja piirab külgmiste ringide arvu. Ühes rannikuprojektis kasutas Southeast Copper Industry 48 000 m² suurune tehas värvilist teraskatust koos hajutatud fotogalvaanilise süsteemiga. Katus toimis piirkonna vihmastes tingimustes vastuvõetavalt, näidates materjali sobivust suurte tehaseümbriste jaoks.

2. Moodulhooned ja ajutised ehitised

Lainepapist värvikattega lehed sobivad hästi moodul- ja ajutise ehitusega, kuna need on kerged, kergesti lõigatavad ja kiiresti paigaldatavad. Shanghai Nanhe Branch Line Parki projekt hõlmas jaama, mis ehitati värvikattega lainepapist katusekattega ja moodulmeetoditega 45 päevaga. Sarnaste rakenduste hulka kuuluvad kokkupandavad kajutid, ajutised kontorid, saidi kaitselauad ja varikatused.

3. Spetsiaalsed korpused

Profiili kasutatakse ka teatud spetsialiseeritud keskkondades, näiteks laevakabiinide siseruumides. Sel juhul tagab lainetus pinna tasasuse ja visuaalse struktuuri, vähendades samal ajal paneeli taga vajaliku kerge terasraami hulka.

Märkused saidi käsitsemise ja paigaldamise kohta

• Hoidke lehti kuivana ja hoidke neid tasastel tugedel. Kui välihoiustamine on vajalik, kasutage hingavat katet ja tõstke virna üles.
• Käsitsege kimpe laiade troppidega, et vältida ribide kahjustamist või värvi kriimustamist.
• Lõikamiseks kasutage kääre või näkse. Vältige abrasiivseid kettaid, mis tekitavad kuumust ja võivad lõikeserva katet kahjustada.
• Määrake galvaanilise korrosiooni minimeerimiseks lehtkattega ühilduvad kinnitusdetailid ja seibid.
• Järgige külgringide ja lõpuringide puhul tootja ringide üksikasju. Kandke hermeetik kohta, kus on näidatud katusekalde ja tuuletsooni jaoks.
• Enne lehtede asetamist kontrollige võre joondamist. Vale joondamine võib põhjustada nähtavat lainetust ja ribide pinget.

Kvaliteedikontroll ja dokumentatsioon

Veski sertifikaadid peaksid kinnitama mitteväärismetalli klassi, tsingitud katte massi ja värvikihi paksust. Tootmise ajal kontrollitakse korrapäraste ajavahemike järel profiili mõõtmeid, nagu ribi kõrgus, samm ja efektiivne laius. Enne saatmist kontrollitakse lehti kattedefektide, pinnakriimustuste ja mõõtmete täpsuse suhtes. Suurte projektide puhul saab vajadusel saata proove kolmanda osapoole soolapihustamiseks või kiirendatud ilmastikukatseteks.

Valiku kaalutlused

• Enne tsingitud katte massi ja värvitüübi valimist tehke kindlaks objekti atmosfääri korrosiooni kategooria.
• Õige lehe paksuse ja profiili valimiseks kinnitage projekteeritud tuulekoormus ja võrevahe.
• Vaadake üle katuse kalle ja drenaaži paigutus, et vältida lombimist ja tagada vee voolamine räästasse.
• Pikkade pidevate lehtede puhul planeerige transpordimarsruut ja juurdepääs objektile. Kui transport on piiratud, võib valikuvõimalus olla kohapealne rullimine.
• Kui hoone asub suure tuleohuga piirkonnas, arvestage, et plekk ise on mittesüttiv, kuid eraldi tuleb hinnata kogu katusekoostu koos soojustusega.

Korduma kippuvad küsimused

Kuidas valida PE- ja PVDF-katete vahel?

PE on standardne ökonoomne viimistlus üldistele tööstushoonetele pehmetes tingimustes. PVDF tagab parema värvi säilimise ja vastupidavuse UV- ja soolapihustustele, muutes selle eelistatavamaks rannikuäärsetes või väga söövitavates kohtades. Valik peaks vastama projekti eeldatavale kasutuseale ja kokkupuutele keskkonnaga.

Kui suur on lainelise värviga kaetud plaatide katuse minimaalne kalle?

Kruviga kinnitatud lapiga süsteemide puhul on tavaliselt soovitatav kalle 5%. Madalamad nõlvad nõuavad täiendavat tihendus- ja drenaažiprojekti ning vastuvõetava miinimumi peaks kinnitama projekti insener, lähtudes kohalikust sademete intensiivsusest.

Kas neid plekke saab paigaldada kõveratele katustele?

Mõningaid profiile saab rullvormimise või presspidurdamise teel suure raadiusega kõverdada. Minimaalne raadius sõltub lehe paksusest, ribi geomeetriast ja katte paindlikkusest. Tarnija peaks enne tellimuse esitamist vormistamislimiidi kinnitama.

Kuidas säilib värvi ühtlus suurel katusel?

Kõik samale pinnale mõeldud lehed tuleks võimaluse korral tellida samast poolipartiist. Kui mitu partiid on vältimatud, taotlege värvinäitu ja leppige kokku tolerantsis, näiteks ΔE ≤ 1,5. Õige ladustamise ja paigaldamise järjestus aitab vältida ka nähtavaid erinevusi.
