Metallist profiilplekk

Metallist profiilplekki, mida nimetatakse ka gofreeritud metallpaneeliks, toodetakse õhukesest terasest või alumiiniumsulamist rullist õhukese ristlõikega õhukese ristlõikega ümbritseva õhu temperatuuril. Alusmaterjal valitakse vastavalt projekti keskkonnale ja koormusnõuetele. SENBO opereerib mitme rulliga pidevvormimisliine ja kontrollib tootmise ajal ribi kõrgust, lehe laiust ja profiili geomeetriat. Ettevõte säilitab ka sissetulevate mitteväärismetalli paksuse ja katte massi kontrollimise dokumente.

Substraadi valikud

• Tsingitud terasleht:Levinud ehitusklasside hulka kuuluvad Z275 ja Z450, mille kahepoolse tsinkkatte kaal on vastavalt 275 g/m² ja 450 g/m². Kattekihi minimaalne paksus külje kohta on ligikaudu 19 μm.
• Al-Zn sulamiga kaetud terasleht:Metallkate sisaldab umbes 55% alumiiniumi, 43,5% tsinki ja 1,5% räni. Korrosioonikindlus on 3–5 korda suurem kui tsingitud terasel. AZ150 on laialdaselt kasutatav mark.

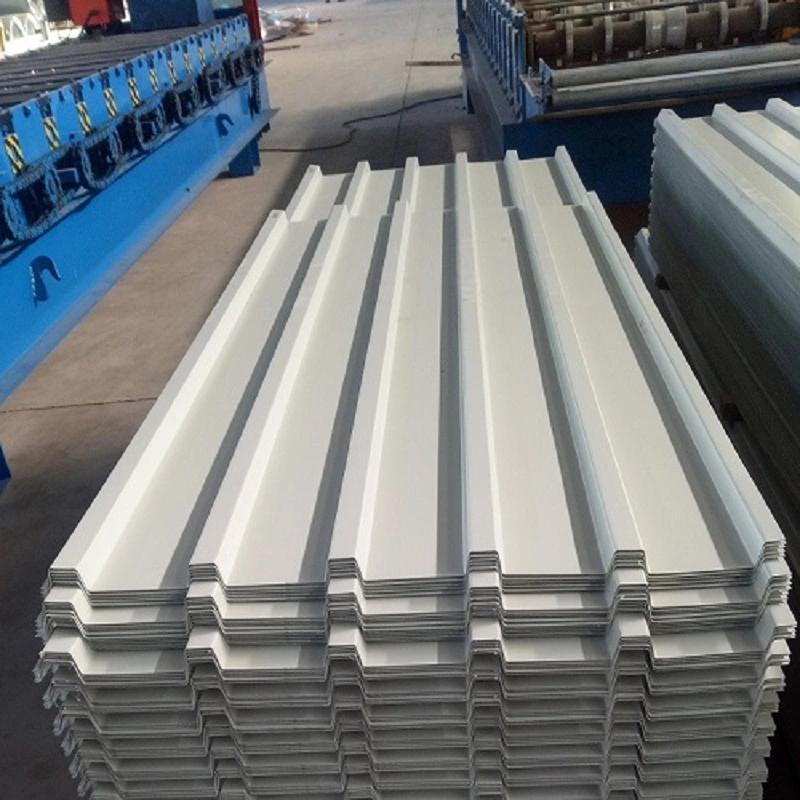

• Värviga kaetud terasleht:Kasutab tsingitud või Al-Zn aluspinda, millel on eeltöödeldud ja orgaaniline kate, nagu polüester, akrüül või fluorosüsinik. See valik ühendab korrosioonikaitse dekoratiivse viimistlusega.
• Alumiiniumisulamist leht:Poolkõvad alumiiniumsulamist lehed paksusega 0,6 mm kuni 1,2 mm pakuvad head korrosioonikindlust ja vormitavust. Erinevate metallidega ühendustel on vaja isoleerivat barjääri, et vältida galvaanilist korrosiooni.

Moodustamine ja klassifitseerimine

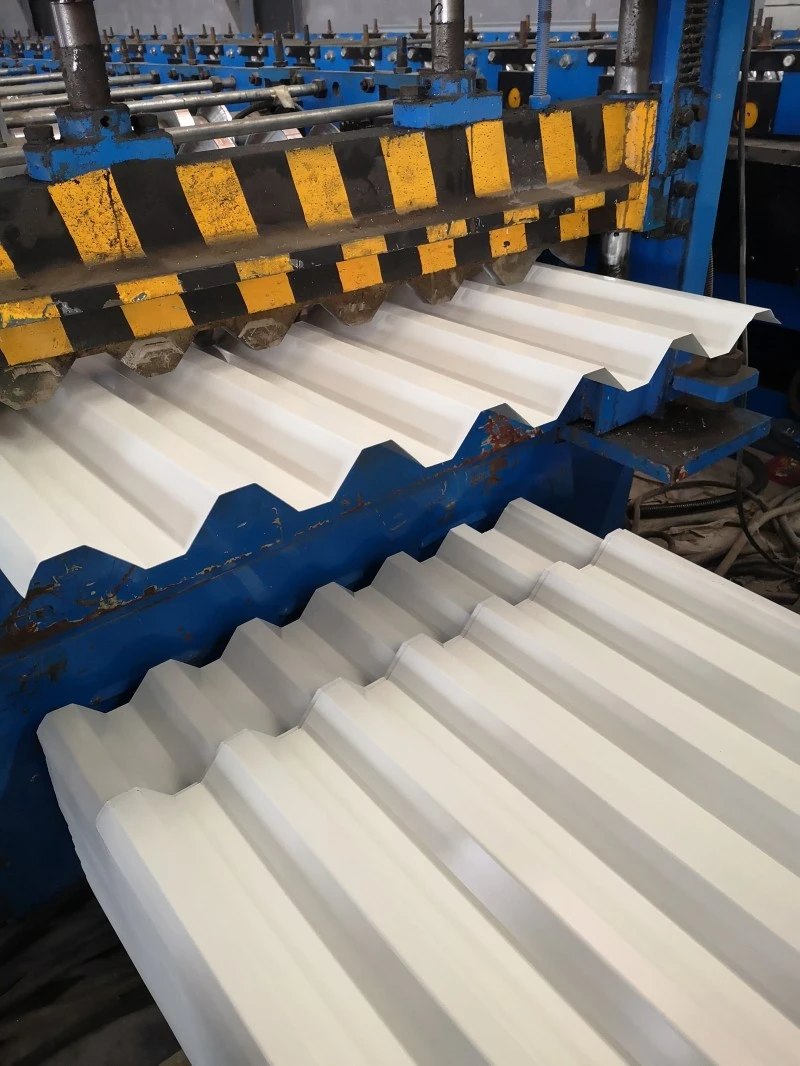

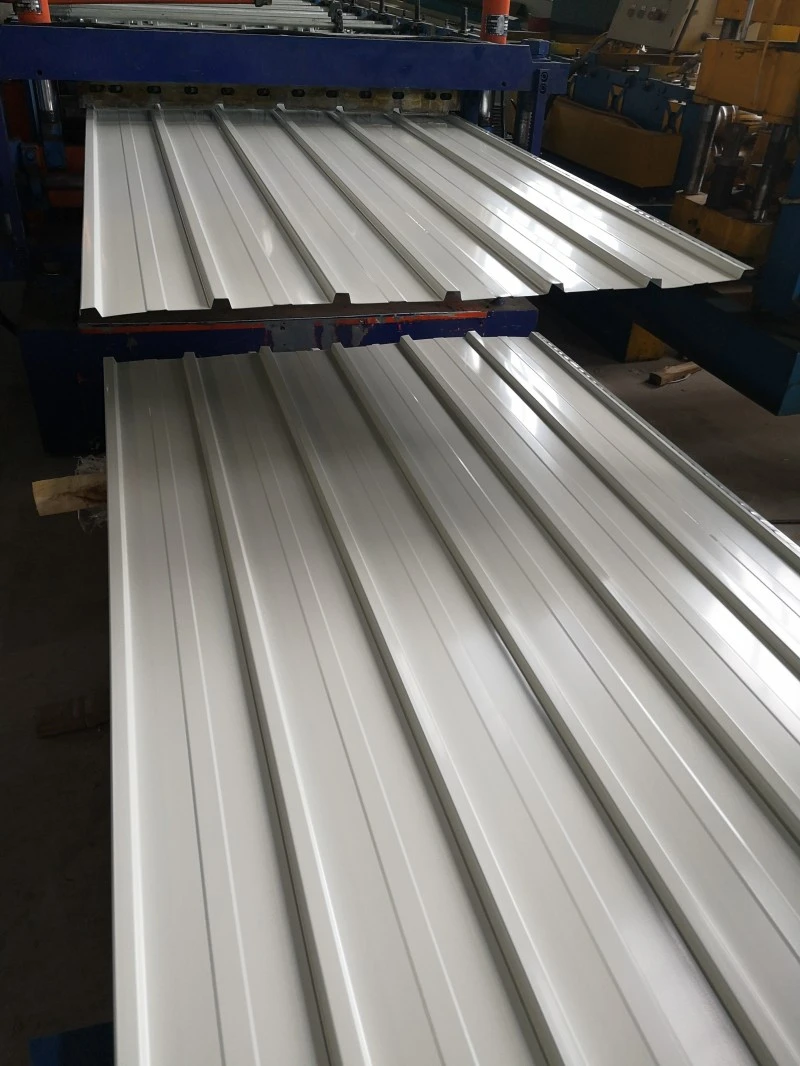

Metallprofiilplekid vormitakse pidevatel rullvormimisliinidel ja neid saab toota mitme meetri kuni kümnete meetrite pikkusi. Tehase eelvalmistamine tagab suure mõõtmete täpsuse, kuid seda piirab transpordi pikkus. Kohapealne vormimine võimaldab lehe pikkust projektiga sobitada, vähendades otsaringe ning säästes materjali ja tööjõudu. Tooted liigitatakse ristlõike järgi V-kujulisteks, U-kujulisteks, W-kujulisteks, soonikuteks, jäigasteks ja tuvisaba-soontega tüüpideks. Rakenduse järgi hõlmavad need katusepaneele, seinapaneele, komposiitpõrandakatteid ja kaarekujulisi konstruktsioonipaneele.

Tehnilised andmed

Projektitaotluse andmed

1. Tööstushooned ja laod

Profiilplekke kasutatakse tavaliselt tööstusettevõtetes ja ladudes katuse- ja seinakarpidena nende väikese omakaalu ja piisava tugevuse tõttu. Soojusisolatsioonita projektide puhul on terase kulu umbes 5 kg/m² kuni 11 kg/m². 2020. aasta juunist 2023. aasta juunini paigaldatud Pingliangi spordipargi kompleksi metallkatuses kasutati katuse aluskihina 0,6 mm paksust Al-Zn-kattega profiilplekki. Projekt sai 2024. aasta hoonete hüdroisolatsioonitööstuse teaduse ja tehnoloogia auhindade jagamisel inseneritehnoloogia hõbeauhinna, mis näitab, et materjal on suures avalikus rajatises vastuvõetavalt toiminud.

2. Komposiitpõrandasüsteemid

Betooniga kombineerituna toimib profileeritud terasplekk nii püsiva raketise kui ka tõmbearmatuurina. Selline lähenemine eemaldab vajaduse traditsioonilise puidust raketise ja ajutise toestuse järele. Terase ja betooni vahelise sideme parandamiseks võib pleki külge eelkeevitada lõikepoldid või vormida lehe kahesuunaliste jäikusribidega. Komposiitpõrandasüsteeme kasutatakse laialdaselt kõrghoonetes ja mitmekorruselistes tööstusrajatistes.

3. Kaarekujulised ja kumerad struktuurid

Metallprofiilplekid saab vormida lamedate või kumerate paneelidena. Kumerad lehed võimaldavad ehitada kaarekujulisi hooneid, mis ühendavad tala, plaadi ja samba funktsioonid üheks struktuurseks vormiks. Katusesüsteeme saab toota kumerate või muudetava osaga paneelidena ning need sobivad I kuni III klassi hüdroisolatsiooniks minimaalse kaldega 1,5 kraadi.

4. Katuse hüdroisolatsioon ja tuulekindlus

Katusesüsteemides kasutatakse tavaliselt kas lapitud kruviga kinnitatud ühendusi või kõrgel seisva õmblusega blokeerivaid konstruktsioone. Seisuõmblusmeetodil kasutatakse peidetud, mitteläbilaskvaid kinnitusvahendeid ja seda on kasutatud sellistes projektides nagu Pekingi pealinna rahvusvahelise lennujaama terminalihooned. SENBO 360° seisva õmblusega profiilplekisüsteemil on paneeli laius 430 mm ja ribi kõrgus 65 mm. See on ette nähtud drenaažikalde jaoks, mis on vähemalt 5% ja võrevahe ei ületa 1,5 m. Varjatud kinnitusmeetod parandab vastupidavust tuule tõusule ja vähendab lekketeid võrreldes avatud kinnitusdetailidega.

Toote omadused

• Kerge ja ökonoomne:Terase kulu 5 kg/m² kuni 11 kg/m² katusekatteks ja ökonoomne vahemik umbes 3,5 m muudavad materjali sobivaks suurte korpuste jaoks.
• Korrosioonikindlus:Al-Zn-kattega lehed tagavad 3–5 korda suurema korrosioonikindluse kui tsingitud teras. PVDF-katted pikendavad veelgi kasutusiga agressiivses keskkonnas.
• Profiili sort:Saadaval on V-kujulised, soonikkoes, jäigastatud ja tuvsabaprofiilid. Kumeraid ja muutuva osaga paneele saab valmistada spetsiaalsete arhitektuurivormide jaoks.
• Kaks tootmisrežiimi:Tehase eeltöötlemine või kohapealne rullvormimine annab paindlikkuse lehe pikkuse ja transpordi planeerimise osas.
• Taaskasutatav materjal:Teras- ja alumiiniumlehti saab kasutuse lõppedes taaskasutada. Lehti saab integreerida ka fotogalvaaniliste süsteemidega energia tootmiseks.

Tüüpilised rakendused

• Katuse- ja seinakattetööd tööstusettevõtetele ja logistikaladudele.
• Metallkatused avalikele hoonetele, nagu staadionid, näitusekeskused ja lennujaama terminalid.
• Komposiitpõrandakate kõrghoonete ja mitmekorruseliste tööstusrajatiste jaoks.
• Kaarkujulised hooned ja ajutised ehitised, mis saavad kasu isemajandavast kestavormist.

Paigaldus- ja käsitsemissoovitused

• Hoidke lehti tasastel tugedel ja hoidke neid kuivana. Kasutage hingavat katet, kui õues hoidmine on vältimatu.
• Tõstke laiade troppide või jaotusvarrastega kimbud, et vältida ribi deformeerumist ja katte kahjustusi.
• Lõika lehed kääride või näksidega. Vältige abrasiivset lõikamist, mis tekitab kuumust ja kahjustab metallist või orgaanilist katet.
• Kasutage galvaanilise korrosiooni vältimiseks seibidega kinnitusvahendeid, mis sobivad lehtmaterjaliga.
• Järgige määratud külgringi ja lõpuringi üksikasju. Suure tuulega piirkondades suurendage kinnitusdetailide tihedust katuse servades ja nurkades.
• Seisvate õmblussüsteemide puhul kontrollige enne järgmise paneeli juurde liikumist klambri haardumist ja õmbluse tihedust.

Levinud küsimused

Kuidas valida galvaniseeritud, Al-Zn-kattega ja värvitud lehtede vahel?

Valik sõltub atmosfäärikeskkonnast ja välimuse nõuetest. Tsingitud lehed on ökonoomsed kergetes tingimustes. Al-Zn-kattega lehed pakuvad paremat korrosioonikindlust ja on eelistatud ranniku- või tööstuspiirkondades. Värviga kaetud lehed lisavad vastupidava dekoratiivse viimistluse ja valitakse siis, kui välimus on oluline või kui on vaja täiendavat kattekaitset.

Kas profiilplekki saab kasutada nii katusel kui ka seinal?

Jah, kuid profiil ja paksus võivad erineda. Katusepaneelid peavad hakkama saama vee äravoolu ja tuuletõusmisega, seinapaneelid aga keskenduvad rohkem tuulekoormusele ja välimusele. Iga rakenduse jaoks õige profiili valimiseks tuleks kasutada tootja ulatustabeleid.

Milline on nende plaatide minimaalne katusekalle?

Kruviga kinnitatud süsteemide puhul on tüüpiline minimaalne kalle 5%. Seisuõmblussüsteeme saab kasutada nii madalatel nõlvadel kui 1,5 kraadi, kui need on paigaldatud õige õmbluse tihendamise ja äravoolu konstruktsiooniga. Arvesse tuleks võtta ka projekti kavandatud tuulekoormust ja sademete intensiivsust.

Kuidas käsitletakse pikkade lehtede soojuspaisumist ja kokkutõmbumist?

Pikad lehed laienevad ja tõmbuvad kokku temperatuurimuutustega. Seisuõmblussüsteemid võimaldavad liikumist läbi libisevate klambrite. Lapiga süsteemide puhul tuleks otsaotsa detaili ja kinnitusdetailide vahekaugus kujundada nii, et need mahuksid termilise liikumisega. Projekti insener peaks lehe pikkuse ja temperatuurivahemiku üle vaatama.

Kvaliteedikontroll ja dokumentatsioon

Tarnijad peaksid esitama mitteväärismetallide ja pinnakatte kaalude kohta veskikatse sertifikaadid. Profiili mõõtmeid, nagu ribi kõrgus, samm ja efektiivne laius, kontrollitakse tootmise ajal ja enne saatmist. Konkreetsete tuuletõmbenõuetega projektide puhul saab esitada katsearuanded või arvutused. Kohapealne kontroll peaks kontrollima lehe paksust, profiili kuju, katte seisukorda ja pikkust vastavalt tellimusele.

Valiku kaalutlused

• Enne alusmaterjali ja katte valimist tehke kindlaks objekti keskkonnakorrosiooni kategooria.
• Õige lehe paksuse ja profiili valimiseks kinnitage projekteeritud tuulekoormus ja vahemik.
• Kontrollige katuse kallet ja äravoolu paigutust, et vältida vee kogunemist ja lekkeid.
• Pikkade katkematute lehtede puhul veenduge, et transporditee mahuks vajaliku pikkuse või plaani kohapealseks rullvormimiseks.
• Kui plekki kasutatakse komposiitpõrandasüsteemis, kinnitage nõutav nihketahvli paigutus ja tulekindlusnõuded.
