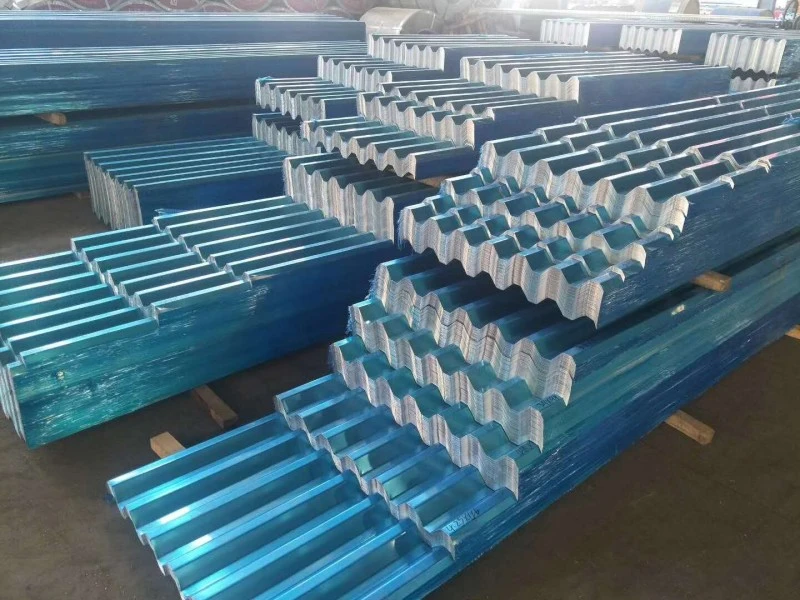

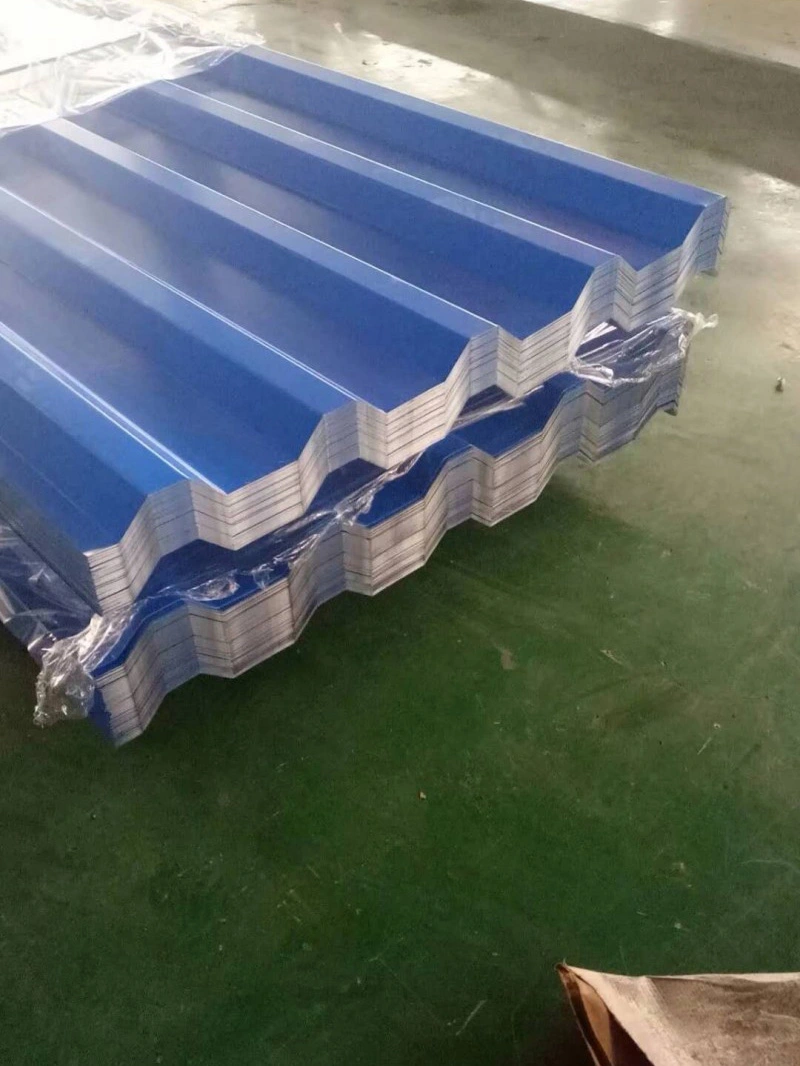

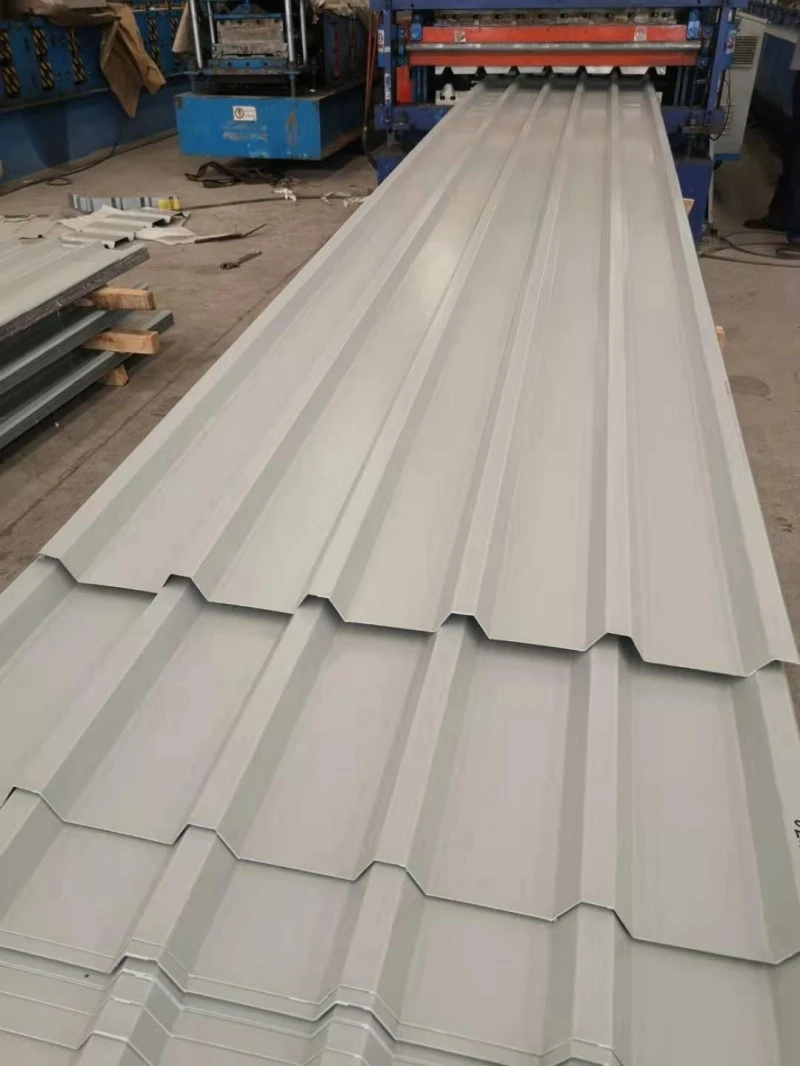

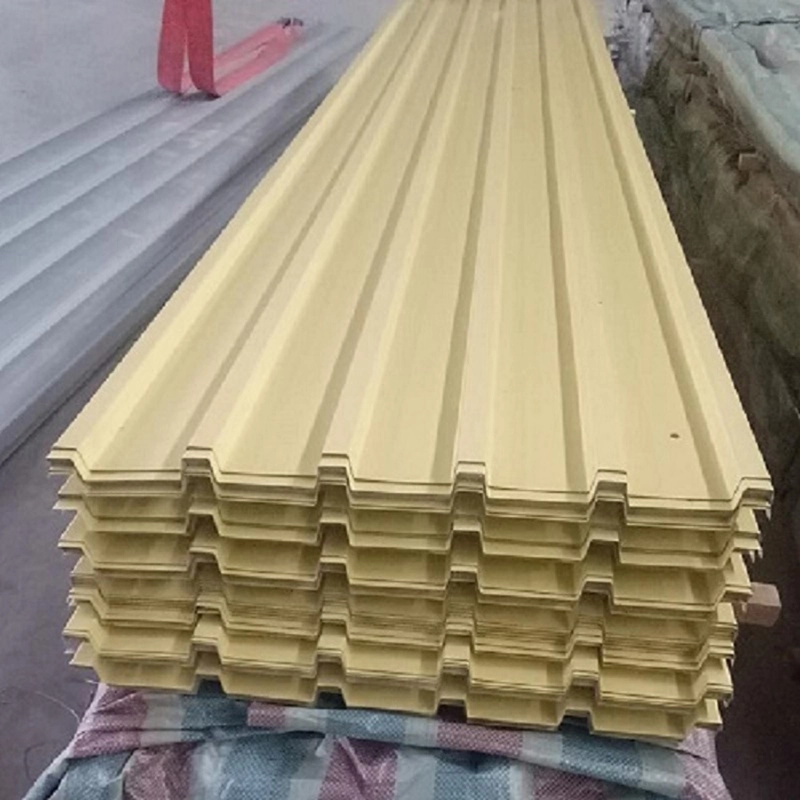

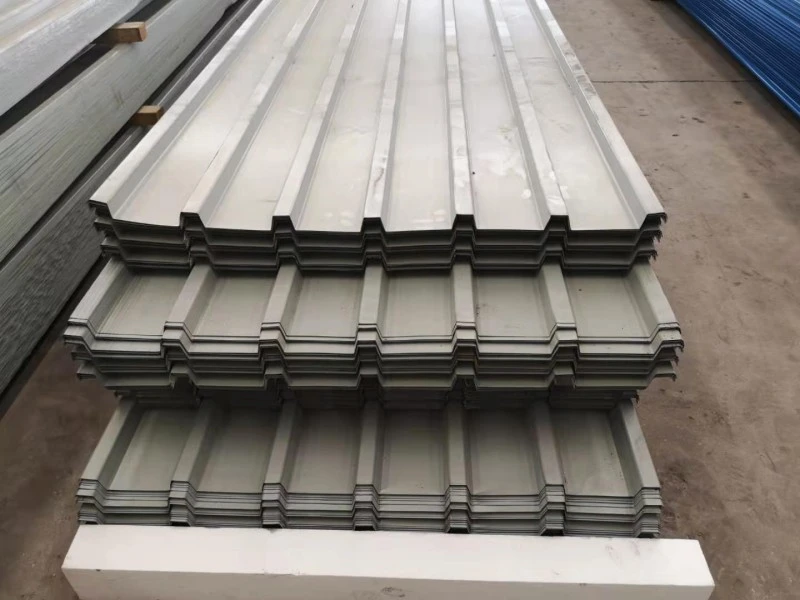

Värvkattega terasest katuseplekk

Värvkattega terasest katusekatteplekid, mis on valmistatud värvitud terasrullist, vormitakse külmvaltsiga, moodustades lainelise profiili. Igas lehes on ühendatud terassüdamik, metallkate mõlemal küljel ja kõvastunud orgaaniline viimistlus. Mitteväärismetalliks on tavaliselt Q235B või DX51D ja kaitsev metallikiht võib olla tsink või alumiinium-tsink, mille katte mass on 40 g/m² kuni 275 g/m² külje kohta. Värvisüsteem sisaldab tavaliselt kruntvärvi ja polüesterkattekihti paksusega vähemalt 20 μm, samas kui PVDF on ette nähtud tugevama UV-kiirguse või soolapihustusega kohtadele. SENBO kontrollib sissetulevat mähise paksust ja katte massi ning rullvormimisliinid on seatud kontrollima ribide geomeetriat ja tegelikku laiust tootmise ajal.

Ühised profiilid ja mõõtmed

• YX35-125-750:ribi kõrgus 35 mm, ribi vahe 125 mm, efektiivne laius 750 mm.
• YX25-210-840:ribi kõrgus 25 mm, ribi vahe 210 mm, efektiivne laius 840 mm.
• YX15-225-900:ribi kõrgus 15 mm, ribi vahe 225 mm, efektiivne laius 900 mm.

Lehtede pikkus lõigatakse vastavalt tellimusele ja kui transport lubab, on võimalik ka pidev pikkus. Profiili valik mõjutab ulatuse mahtu, äravoolu käitumist ja välimust.

Parameetrite tabel

Testi andmed ja projekti tagasiside

Mehaaniline käitumine

Aluspinna tõmbetugevus peab olema vähemalt 270 MPa. YX35-125-750 puhul on survetugevus umbes 200 MPa, mis on piisav mittekandvate ja sekundaarsete konstruktsiooniümbriste jaoks. Paksuse kõikumine on reguleeritud ±0,02 mm-ni ja tasapinnalisus on piiratud 3 mm-ga meetri kohta, et vältida vee kinnipidamist valmis katusel.

Adhesioon ja korrosioonikindlus

Ristlõike testimine eeldab, et katte eraldusala jääks 5% või alla selle. Soolapihustuse jõudlus on standardmaterjali puhul tavaliselt määratud punase rooste puudumisega 500 tunni pärast. Suurem tsinkkatte kaal parandab seda tulemust. Tegelik nõue peaks vastama projekti asukohale ja atmosfääri korrosioonikategooriale.

Vee äravool

Laineline kuju juhib vihmavee läbi künade räästasse. Kattuvad vuugid tihendatakse veekindlate seibide ja hermeetikuga. Soovitatav on minimaalne kalle 5%. Korrektsete võrejoondumine ja kinnitusdetailide paigutus aitavad vältida lombimist ja lekkeid.

Soojusjõudluse näide

Shanghais Chongmingi rajoonis läbiviidud pilootprojekti käigus kanti olemasoleva värvilise teraskatuse peale soojusisolatsioonikate. Pärast töötlemist langes pinnatemperatuur 63°C-lt 33°C-ni ja sisetemperatuur langes umbes 8°C. Kuigi isolatsioonikate andis peamise eelise, näitab juhtum, kuidas metalllehte saab energiasäästu eesmärgil kombineerida täiendavate pinnatöötlustega.

Paigaldamise kiirus

Tehases toodetud lehed saab kiiresti kohapeal paigaldada. Rullvormimise päevane toodang võib ulatuda 3000 meetrini. Teraskarkassiga sidudes saab varikatuse ja laokatused valmis lühikese ajaga. Pikad lehed vähendavad otsaringide arvu, mis vähendab ka võimalikke lekkekohti.

Märkused projekteerimise ja paigaldamise kohta

• Keep coils and sheets dry before installation. Välishoidmiseks on vaja maapinnast kliirensit ja kondenseerumise vältimiseks hingavat katet.
• Kasutage lõiketööriistu, mis ei tooda suurt kuumust. Käärid ja näksijad on eelistatud abrasiivsetele ketastele.
• Parandage lõigatud servad ja kriimud koheselt sobiva parandusvärviga.
• Valige kattekihiga ühilduvad kinnitusdetailid ja seibid, et minimeerida galvaanilist korrosiooni.
• Järgige määratud külgringi ja lõpuringi üksikasju. Suure tuulega piirkondades suurendage kinnitusdetailide tihedust servade ja harjade lähedal.
• Enne lehtede asetamist kontrollige võrevahesid ja joondamist. Valesti joondatud purlinid võivad põhjustada nähtavat lainetust ja pingestada ribisid.

Küsimused projektidest

Millist kallet on vaja katuse jaoks ilma hüdroisolatsioonita?

Ühekihiliste profiilide puhul on tüüpiline kalle 5% või rohkem. Erijuhtudel võib kasutada madalamaid kaldeid, kuid projekti insener peab kavandama ja üle vaatama täiendavad tihendus- ja drenaažimeetmed.

Kuidas valida tsinkkatte kaalu?

Kõigepealt tuleks hinnata saidi atmosfääri söövitamise kategooriat. Kerged maapiirkonnad võivad sobida 40 g/m² kuni 90 g/m². Ranniku- või tööstusvööndites on sageli vaja 150 g/m² või rohkem või samaväärse jõudlusega alumiinium-tsinkkate.

Kas plekke saab paigaldada kõveratele katustele?

Mõned profiilid võivad olla suure raadiusega kõverad. Minimaalne raadius sõltub ribi kõrgusest, lehe paksusest ja katte paindlikkusest. Tootja peaks enne tellimuse esitamist kinnitama vormimislimiidi.

Mis põhjustab partiide värvide erinevusi?

Värvus võib varieeruda, kui rullid pärinevad erinevatest tootmistsüklitest. Suure katuse või seina puhul on kindlam tellida kogu materjal samale pinnale ühest poolipartiist. Kui see pole võimalik, taotlege värvinäitu ja määrake tolerants, näiteks ΔE ≤ 1,5.

Ostu ja ülevaatuse kontrollnimekiri

• Enne tootmist kinnitage veski sertifikaadil substraadi klass ja katte mass.
• Küsige tegeliku värvivärvi näidist ja kinnitage see enne pooli lõikamist.
• Kontrollige vastuvõtmisel lehe paksust, ribi kõrgust ja efektiivset laiust. Materjali tagasilükkamine väljaspool tolerantsi.
• Kontrollige katet kriimustuste, mähise purunemise või ebaühtlase värvi suhtes. Väiksemaid kahjustusi saab parandada, kuid suured kahjustused tuleks asendada.
• Kui katus peab vastama konkreetsele tuuletõsteväärtusele, küsige valitud profiili ja kinnitusdetailide paigutuse katseandmeid või arvutusi.
• Projektide puhul, kus tuleohutus on probleem, pidage meeles, et üksik metallplekk on mittesüttiv, kuid kogu katusekoost võib sisaldada põlevat isolatsiooni või aluskatet, mida tuleb eraldi hinnata.
